身兼數職的安防工程師越來越多，對于系統集成和網絡系統調試的重要性越來越深有體會。一直以來，對于華為、H3C、銳捷交換機的命令配置，三家交換機的配置命令容易弄混，在實際項目配置中出現錯誤。因此，本期介紹這三家交換機的基礎配置命令，大家可以分別來看下他們的命令有什么不同。為了讓大家更加清楚，每行代碼都有解釋。

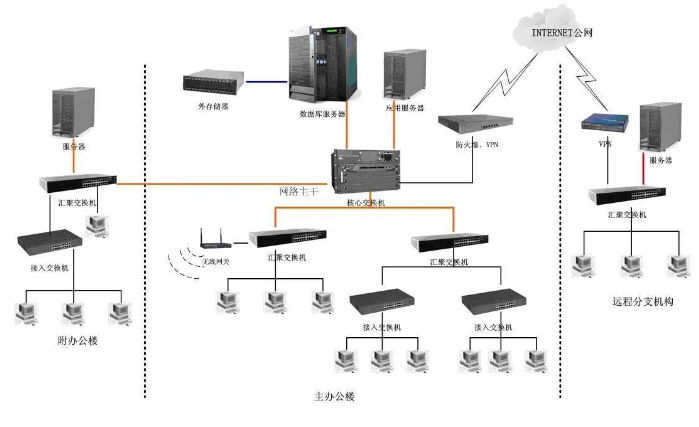

1、創建vlan：

<Quidway> //用戶視圖，也就是在Quidway模式下運行命令。
<Quidway>system-view //進入配置視圖
[Quidway] vlan 10 //創建vlan 10，并進入vlan10配置視圖，如果vlan10存在就直接進入vlan10配置視圖
[Quidway-vlan10] quit //回到配置視圖
[Quidway] vlan 100 //創建vlan 100，并進入vlan100配置視圖，如果vlan10存在就直接進入vlan100配置視圖

[Quidway-vlan100] quit //回到配置視圖

2、將端口加入到vlan中：

[Quidway] interface GigabitEthernet2/0/1 (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access //定義端口傳輸模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100 //將端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit //回到配置視圖

[Quidway] interface GigabitEthernet1/0/0 //進入1號插槽上的第一個千兆網口配置視圖中。0代表1號口
[Quidway- GigabitEthernet1/0/0] port link-type access //定義端口傳輸模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10 //將這個端口加入到vlan10中
[Quidway- GigabitEthernet2/0/1] quit
3、將多個端口加入到VLAN中

<Quidway>system-view
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //將0到29號口加入到vlan10中
[Quidway-vlan10]quit

4、交換機配置IP地址

[Quidway] interface Vlanif100 // 進入vlan100接口視圖與vlan 100命令進入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定義vlan100管理IP三層 交換網關路由
[Quidway-Vlanif100] quit //返回視圖
[Quidway] interface Vlanif10 // 進入vlan10接口視圖與vlan 10命令進入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定義vlan10管理IP三層交換網關路由

[Quidway-Vlanif10] quit

5、配置默認網關：

[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默認網關。

6、 交換機保存設置和重置命令

<Quidway>save //保存配置信息
<Quidway>reset saved-configuration //重置交換機的配置
<Quidway>reboot //重新啟動交換機

7、交換機常用的顯示命令

用戶視圖模式下：
<Quidway>display current-configuration //顯示現在交換機正在運行的配置明細
<Quidway>display device //顯示各設備狀態
<Quidway>display interface ？//顯示個端口狀態，用？可以查看后邊跟的選項
<Quidway>display version //查看交換機固件版本信息
<Quidway>display vlan ？// 查看vlan的配置信息

8、恢復交換機出廠設置

<Quidway>reset saved-configuration //重置交換機的配置

二、H3C交換機的基本配置

我們先來了解下h3c的配置命令與功能，都是常用的，基本上大部分網絡配置都少不了這些命令。

1、基本配置

<H3C> //用戶直行模式提示符,用戶視圖

<H3C>system-view //進入配置視圖
[H3C] sysname xxx //設置主機名成為xxx這里使用修改特權用戶密碼

2、用戶配置

<H3C>system-view

[H3C]super password H3C //設置用戶分級密碼

[H3C]undo superpassword //刪除用戶分級密碼

[H3C]localuser bigheap 1234561 //Web網管用戶設置,1為管理級用戶

[H3C]undo localuser bigheap //刪除Web網管用戶

[H3C]user-interface aux 0 //只支持0

[H3C-Aux]idle-timeout 250 //設置超時為2分50秒,若為0則表示不超時,默認為5分鐘

[H3C-Aux]undoidle-timeout //恢復默認值

[H3C]user-interface vty 0 //只支持0和1

[H3C-vty]idle-timeout 250 //設置超時為2分50秒,若為0則表示不超時,默認為5分鐘

[H3C-vty]undoidle-timeout //恢復默認值

[H3C-vty]set authentication password123456 //設置telnet密碼,必須設置

[H3C-vty]undo set authenticationpassword //取消密碼

[H3C]displayusers //顯示用戶

[H3C]displayuser-interface //用戶界面狀態

3、vlan配置

[H3C]vlan 2 //創建VLAN2

[H3C]undo vlanall //刪除除缺省VLAN外的所有VLAN,缺省VLAN不能被刪除

[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //將4到7號端口加入到VLAN2中,此命令只能用來加access端口,不能用來增加trunk或者h(yuǎn)ybrid端口

[H3C-vlan2]port-isolate enable //打開VLAN內端口隔離特性，不能二層轉發,默認不啟用該功能

[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //設置4為VLAN2的隔離上行端口，用于轉發二層數據,只能配置一個上行端口,若為trunk,則建議允許所有VLAN通過,隔離不能與匯聚同時配置

[H3C]display vlan all //顯示所有VLAN的詳細信息

[H3C]user-group 20 //創建user-group 20，默認只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //將4到7號端口加入到VLAN20中，初始時都屬于user-group 1中

[H3C]display user-group 20 //顯示user-group 20的相關信息

四、交換機ip配置

[H3C]vlan 20 //創建vlan

[H3C]management-vlan 20 //管理vlan

[H3C]interface vlan-interface 20 //進入并管理vlan20

[H3C]undo interface vlan-interface 20 //刪除管理VLAN端口

[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口靜態IP地址

[H3C-Vlan-interface20]undo ipaddress //刪除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1 //指定缺省網關(默認無網關地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown //關閉接口

[H3C-Vlan-interface20]undo shutdown //開啟

[H3C]display ip //顯示管理VLAN接口IP的相關信息

[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息

<H3C>debugging ip //開啟IP調試功能

<H3C>undo debugging ip

5、DHCP客戶端配置

[H3C-Vlan-interface20]ip address dhcp-alloc // 管理VLAN接口通過DHCP方式獲取IP地址

[H3C-Vlan-interface20]undo ip address dhcp-alloc // 取消

[H3C]display dhcp //顯示DHCP客戶信息

<H3C>debugging dhcp-alloc //開啟DHCP調試功能

<H3C>undo debugging dhcp-alloc

6、端口配置

[H3C]interface Ethernet0/3 //進入端口

[H3C-Ethernet0/3]shutdown //關閉端口

[H3C-Ethernet0/3]speed 100 //速率可為10,100,1000和auto(缺省)

[H3C-Ethernet0/3]duplexfull //雙工,可為half,full和auto，光口和匯聚后不能配置

[H3C-Ethernet0/3]flow-control //開啟流控，默認為關閉

[H3C-Ethernet0/3]broadcast-suppression 20 //設置抑制廣播百分比為20%,可取5,10,20,100,缺省為100,同時組播和未知單播也受此影響

[H3C-Ethernet0/3]loopback internal //內環測試

[H3C-Ethernet0/3]port link-type trunk //設置鏈路的類型為trunk

[H3C-Ethernet0/3]port trunk pvid vlan 20 //設置20為該trunk的缺省VLAN，默認為1(trunk線路兩端的PVID必須一致)

[H3C-Ethernet0/3]port access vlan 20 //將當前access端口加入指定的VLAN

[H3C-Ethernet0/3]port trunk permit vlanall //允許所有的VLAN通過當前的trunk端口,可多次使用該命令

[H3C-Ethernet0/3]mdiauto //設置以太端口為自動監測,normal為直通線,across為交叉線

[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //將1-4口加入?yún)R聚組,1為主端口,兩端需要同時配置,設置了端口鏡像以及端口隔離的端口無法匯聚

[H3C]undo link-aggregation Ethernet 0/1 //刪除該匯聚組

[H3C]link-aggregation mode egress //配置端口匯聚模式為根據目的MAC地址進行負荷分擔,可選為 ingress,egress和both,缺省為both

[H3C]monitor-port Ethernet 0/2 //將該端口設置為鏡像端口,必須先設置鏡像端口,刪除時必須先刪除被鏡像端口,而且它們不能同在一個端口,該端口不能在匯聚組中,設置新鏡像端口時,新取代舊,被鏡像不變

[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //將端口3和4設置為被鏡像端口,both為同時監控接收和發送的報文,inbound表示僅監控接收的報文,outbound表示僅監控發送的報文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

<H3C>resetcounters //清除所有端口的統計信息

[H3C]display link-aggregation Ethernet0/3 //顯示端口匯聚信息

[H3C-Ethernet0/3]virtual-cable-test //診斷該端口的電路狀況

7、qos優先級配置

QoS配置步驟：設置端口的優先級,設置交換機信任報文的優先級方式,隊列調度,端口限速

[H3C-Ethernet0/3]priority 7 //設置端口優先級為7，默認為0

[H3C]priority-trustcos //設置交換機信任報文的優先級方式為cos(802.1p優先級,缺省值),還可以設為dscp方式

[H3C]queue-scheduler hq-wrr 2 4 6 8 //設置隊列調度算法為HQ-WRR(默認為WRR),權重為2,4,6,8

[H3C-Ethernet0/3]line-rate inbound 29 //將端口進口速率限制為2Mbps,取1-28時,速率為rate*8*1024/125,即64,128,192...1.792M；

29-127時,速率為(rate-27)*1024,即2M,3M,4M...100M。

[H3C]displayqueue-scheduler //顯示隊列調度模式及參數

[H3C]displaypriority-trust //顯示優先級信任模式

三、銳捷交換機基礎命令配置

連接上交換機后，肯定是需要進行命令配置，我們來看下基礎命令配置。

1、準備命令

>Enable //進入特權模式
#Exit //返回上一級操作模式
#End //返回到特權模式
#copy running-config startup-config //保存配置文件
#del flash:config.text //刪除配置文件(交換機及1700系列路由器)
#erase startup-config //刪除配置文件(2500系列路由器)
#del flash:vlan.dat //刪除Vlan配置信息（交換機）
#Configure terminal //進入全局配置模式
(config)# hostname switchA //配置設備名稱為switchA
(config)#banner motd & //配置每日提示信息 &為終止符
(config)#enable secret level 1 0 star //配置遠程登陸密碼為star
(config)#enable secret level 15 0 star //配置特權密碼為star
Level 1為普通用戶級別，可選為1~15，15為最高權限級別；0表示密碼不加密
(config)#enable services web-server //開啟交換機WEB管理功能
Services 可選以下：web-server(WEB管理)、telnet-server(遠程登陸)等

2、查看信息

#show running-config //查看當前生效的配置信息
#show interface fastethernet 0/3 //查看F0/3端口信息
#show interface serial 1/2 //查看S1/2端口信息
#show interface //查看所有端口信息
#show ip interface brief //以簡潔方式匯總查看所有端口信息
#show ip interface //查看所有端口信息
#show version //查看版本信息
#show mac-address-table //查看交換機當前MAC地址表信息
#show running-config //查看當前生效的配置信息
#show vlan //查看所有VLAN信息
#show vlan id 10 //查看某一VLAN (如VLAN10)的信息
#show interface fastethernet 0/1 //查看某一端口模式(如F 0/1)
#show aggregateport 1 summary //查看聚合端口AG1的信息
#show spanning-tree //查看生成樹配置信息
#show spanning-tree interface fastethernet 0/1 //查看該端口的生成樹狀態
#show port-security //查看交換機的端口安全配置信息
#show port-security address //查看地址安全綁定配置信息
#show ip access-lists listname //查看名為listname的列表的配置信息

3、端口的基本配置
(config)#Interface fastethernet 0/3 //進入F0/3的端口配置模式
(config)#interface range fa 0/1-2,0/5,0/7-9 //進入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式
(config-if)#speed 10 //配置端口速率為10M,可選10,100,auto
(config-if)#duplex full //配置端口為全雙工模式,可選full(全雙工),half(半雙式),auto(自適應)
(config-if)#no shutdown //開啟該端口
(config-if)#switchport access vlan 10 //將該端口劃入VLAN10中,用于VLAN
(config-if)#switchport mode trunk //將該端口設為trunk模式,可選模式為access , trunk
(config-if)#port-group 1 //將該端口劃入聚合端口AG1中,用于聚合端口

4、聚合端口的創建

(config)# interface aggregateport 1 //創建聚合接口AG1
(config-if)# switchport mode trunk //配置并保證AG1為 trunk 模式
(config)#int f0/23-24
(config-if-range)#port-group 1 //將端口（端口組）劃入聚合端口AG1中

5、生成樹

配置多生成樹協議:

switch(config)#spanning-tree //開啟生成樹協議

switch(config)#spanning-tree mst configuration //建立多生成樹協議
switch(config-mst)#name ruijie //命名為ruijie
switch(config-mst)#revision 1 //設定校訂本為1
switch(config-mst)#instance 0 vlan 10,20 //建立實例0
switch(config-mst)#instance 1 vlan 30,40 //建立實例1
switch(config)#spanning-tree mst 0 priority 4096 //設置優先級為4096
switch(config)#spanning-tree mst 1 priority 8192 //設置優先級為8192
switch(config)#interface vlan 10
switch(config-if)#vrrp 1 ip 192.168.10.1 //此為vlan 10的IP地址
switch(config)#interface vlan 20
switch(config-if)#vrrp 1 ip 192.168.20.1 //此為vlan 20的IP地址
switch(config)#interface vlan 30
switch(config-if)#vrrp 2 ip 192.168.30.1 //此為vlan 30的IP地址(另一三層交換機)
switch(config)#interface vlan 40
switch(config-if)#vrrp 2 ip 192.168.40.1 //此為vlan 40的IP地址(另一三層交換機)

6、VLAN的基本配置

(config)#vlan 10 //創建VLAN10
(config-vlan)#name vlanname // 命名VLAN為vlanname
(config-if)#switchport access vlan 10 //將該端口劃入VLAN10中
某端口的接口配置模式下進行
(config)#interface vlan 10 //進入VLAN 10的虛擬端口配置模式
(config-if)# ip address 192.168.1.1 255.255.255.0 //為VLAN10的虛擬端口配置IP及掩碼，二層交換機只能配置一個IP，此IP是作為管理IP使用，例如，使用Telnet的方式登錄的IP地址
(config-if)# no shutdown //啟用該端口

7、端口安全

(config)# interface fastethernet 0/1 //進入一個端口
(config-if)# switchport port-security //開啟該端口的安全功能

a、配置最大連接數限制

(config-if)# switchport port-secruity maxmum 1 //配置端口的最大連接數為1，最大連接數為128
(config-if)# switchport port-secruity violation shutdown
//配置安全違例的處理方式為shutdown，可選為protect (當安全地址數滿后，將未知名地址丟棄)、restrict(當違例時，發送一個Trap通知)、shutdown(當違例時將端口關閉，并發送Trap通知，可在全局模式下用errdisable recovery來恢復)

b、IP和MAC地址綁定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1
//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1進行綁定(MAC地址注意用小寫)

8、三層路由功能(針對三層交換機)

(config)# ip routing //開啟三層交換機的路由功能
(config)# interface fastethernet 0/1
(config-if)# no switchport //開啟端口的三層路由功能(這樣就可以為某一端口配置IP)
(config-if)# ip address 192.168.1.1 255.255.255.0
(config-if)# no shutdown
　　

9、三層交換機路由協議

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置靜態路由

注:172.16.1.0 255.255.255.0 //為目標網絡的網絡號及子網掩碼
172.16.2.1 為下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)

(config)# router rip //開啟RIP協議進程
(config-router)# network 172.16.1.0 //申明本設備的直連網段信息
(config-router)# version 2 //開啟RIP V2，可選為version 1(RIPV1)、version 2(RIPV2)
(config-router)# no auto-summary //關閉路由信息的自動匯總功能(只有在RIPV2支持)
(config)# router ospf //開啟OSPF路由協議進程（針對1762，無需使用進程ID）
(config)# router ospf 1 //開啟OSPF路由協議進程（針對2501，需要加OSPF進程ID）
(config-router)# network 192.168.1.0 0.0.0.255 area 0
//申明直連網段信息，并分配區域號(area0為骨干區域)

可以明顯看出，三家命令大同小異，其實華為與H3C更加類似，畢竟他們從某種程度上曾經有聯系。
