辦公樓門禁系統的功能和作用

門禁系統介紹

     隨著科學技術的不斷進步，人們對工作，生活的自動化水平也提出了越來越高的要求，“智能門禁管理系統”就是為了滿足人們對現代化辦公和生活場所的更高層次安全管理的需要應運而生的。目前智能門禁管理系統已廣泛應用于工廠、學校、寫字樓宇、物業小區、商店、金融系統、電信系統、軍事系統、賓館等多種場合，大大提高了整體的工作效率及系統安全管理需求。傳統的方法是工作人員對出入人員進行登記放行，這種方法費事、費力又容易出錯，而且管理不嚴格。因而智能、安全、高效的現代化門禁管理已經成為社會發展的必然趨勢，同時它也是現代化智能建筑的一個重要組成部分。
    門禁管理是現代安全防范系統的重要組成部分，隨著國內對門禁系統的安全性、先進性和穩定性要求的提高，迫切需要一種高性能的門禁系統，現在比較常用門禁系統主要有生物識別（指紋、掌形、虹膜等）和以射頻卡系統為代表的系統，應用最廣最傳統的還是射頻卡門禁系統。

 1.2. 系統的功能和作用

    ◆ 可以樹立公司、大廈或機關辦公場所規范化管理形象，提高管理檔次，同時規范化內部的管理體制。

    ◆ 一張感應卡可以代替所有的大門鑰匙，且具有不同的通過權限，授權持卡進入其職責范圍內可以進入的門。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。

    ◆ 可以將不受歡迎的人員拒之門外，例如可以杜絕傳銷、保險等行業的業務員在未經許可的情況下擅自闖入您的辦公室，干擾您正常的辦公秩序。同行的競爭者不會輕易地進入您的辦公或開發場所順手拿走您的業務資料或核心技術資料。

    ◆ 如果員工的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入公司，這樣相對與普通機械鎖要方便得多，您不必為了安全起見重新?lián)Q鎖，為每個人重新配鑰匙。對于辭職或開除、離開的人員感應卡采用禁用的方式，該員工以后都無法進入公司進行竊取或破壞等報復活動，如果您不采用感應卡門禁管理方式，您恐怕為了以防萬一必須多次更換大門的鎖。

    ◆ 采用先進的國際內部加密協議，外人無法通過機械或其他高科技方法打開您的電鎖進入您的場所。而其他諸如密碼門禁，機械鎖都無相應安全機制，可以通過電路短路或萬能鑰匙輕易進入您的場所。

    ◆ 可以進行軟件強制性操作，例如您在辦公室里正進行秘密重大的協商或電話，不想被人打擾，您可以通過軟件的功能強制門關閉，這樣即使授權的持卡人員也無法進入，進行完畢后，您可以通過軟件恢復系統正常。

    ◆ 可以實時監控門的狀態和感應卡執卡者的出入狀況，并可以比較顯示照片，避免非法持有者冒充進入。

設計原則

一．由于安全性和高效率管理的需要，門禁系統的設計應遵循下列原則：

·系統的實用性

·系統的穩定性

·系統安全性

·系統可擴展性

·系統易維護性

·先進性

二． 主要設計依據規范

·《國際綜合布線標準》   ISO/IEC11801

·《民用建筑電氣設計規范》JGJ/T 16-92

·《中華人民共和國安全防范行業標準》 GA/T74-94

·《中華人民共和國公共安全行業標準》 GA/T70-94

·《監控系統工程技術規范》 GB/50198-94

門禁系統的設計技術要求及功能特點

（一）門禁系統設計技術要求

1、門禁系統要求安全、可靠，符合安防技術要求，至少通過了一項國家權威機構認證，比如說公安部的MA認證等。

2、系統管理操作為漢字菜單，除系統管理員外，其他任何人無權更改系統數據和實時數據。

3、在系統或采集器出現故障時，應能及時、方便地開啟大門。

4、對每個工作人員可進行開門權限設置，包括開啟的大門和開啟的時間。

5、可采用刷卡或密碼的開門方式。

6、可以實現多人開鎖功能，可以實現365天任意指定時間段組合定義。

7、可實現拆機報警功能,并能輸出報警信號。

8、可實現門磁監測功能,即可以判斷門是否被非法打開或門沒有關好

3.2系統功能

1、輕松完成錄入、記錄、查詢和編輯等工作。

2、系統具備實時監測功能，能夠在上位機實時了解每個門出入的記錄,并能根據不同的條件可以查詢過往的出入記錄。

3、權限設定：完成操作員權限設定，開門邏輯設定等。

4、液晶屏幕中文漢字顯示，方便易用。

5、具有刷卡或密碼的多重客戶身份驗證方式。

6、界面友好，操作簡單，對于還沒有計算機基礎的管理人員，也能掌握領會并可操作使用。

7、通訊功能：可通過RS232/485實現與計算機的連接，同時支持TCP/IP實現局域網、實現各分支機構的聯網，支持?jǐn)?shù)據的匯總、查詢、統計、打印等功能。

8、支持Access以及SQL數據庫，數據存儲安全可靠。

3.3系統特點

1.30000個持卡者, 5萬條事件
2. 內置10cm射頻讀卡器和液晶顯示屏
3.獨立型或者經RS-232連接電腦或經RS-485或者TCP/IP 接口聯接的網絡型
4.獨立的射頻卡,射頻卡+5位密碼,1至5位PIN號碼等驗證方式
5. 用戶可自行設定防脅報警卡或密碼
6. 提供50個時間段，5個分組，10個開門組合，支持多用戶進入,和功能鍵更助于管理
7.16位背光鍵盤可夜間操作
8.符合UL,CE,FCC,MIC 國際標準
9. 硬件設計上，采用國際流行的POE設計，專業的防靜電和抗干擾設計，所有 輸入輸出口均具備過流和過壓保護，具備防拆報警和專業的警報處理功能，具備電壓監控及可編程看門狗監測，品質卓越, 并且能實現完全防水

門禁系統硬件介紹

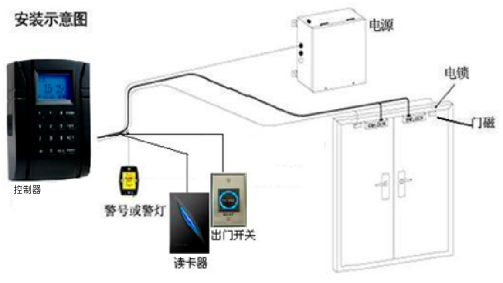

4.1門禁系統最小運行單元結構示意圖：

示意圖解釋說明：

1. 該示意圖是一個門的控制點的結構示意圖，每個門附近都要留一個AC220V的插座，作為取電口。還要布一條8芯的超五類線（一般的計算機網線）到最近的局域網網絡交換機或HUB作為組網線。這兩項工作是必須做的。如果門禁系統采用485的局域網的聯網方式，需要采用雙絞帶屏蔽的線材，以保證系統的通訊穩定性；如門禁系統采用TCP/IP的通訊方式，則選用超5類網線為通訊線材，以保證系統的正常通訊。
2. 對于經常斷電的地方可以自行配蓄電池，蓄電池的容量決定斷點后使用的時間長短，對于不經常斷電的位置可以不安裝蓄電池。本次設計當中，我們的門禁系統將接入U(xiǎn)PS系統，以保證在斷電的情況下仍可以正常的使用。
3. 門磁是檢測門開關狀態的傳感器，如果安裝了門磁，在局域網的管理計算機上可以看到門的開關動作和門的狀態，同樣如果是遠端Internet控制管理，就可以看到幾千公里之外的門的開關動作和門的狀態。如果用戶不需要可以不安裝。門磁的線材選用兩芯線材即可。
4. 出門按鈕可以直接控制開門，輕輕按一下控制器就執行開門動作，出門按鈕可以根據需要并聯安裝很多。出門按鈕一般安裝在前臺接待處和保安處，這樣不需要走到門跟前就可以為客人開門。如果用戶不需要可以不安裝。出門按鈕的線材選用兩芯線即可。

4.2.不同形式的門對門禁系統的安裝要求：
    不同形式的門對門禁系統的安裝要求是不一樣的，而且整個系統運作的好壞在很大程度上和安裝有關，所以系統安裝在整個門禁系統中起了很大的作用，根據現有的門的形式，大體可以分為以下幾類：
4.2.1、單開木門
    這種門一般門上都有球型鎖或更高檔的有鎖栓的機械鎖，可以用機械鑰匙開啟。電鎖推薦用和原有的機械鎖配合的陰極電鎖，陰極電鎖是安裝在門框上的，鎖槽是可以用電控制的，陰極電鎖有2種，一種是通電打開鎖槽，斷電關閉鎖槽；另一種是通電關閉鎖槽，斷電打開鎖槽。建議使用通電打開鎖槽的陰極電鎖。這種鎖外界電源斷電后，電鎖會自動鎖上，而且不影響原有的機械鎖的使用，這樣就保證了各門點的絕對安全性。同時電鎖也可采用斷電開啟的電插鎖或磁力鎖（該類型鎖應用場合要求安全度不太高，供電系統良好，保安系統比較好，防火要求高，防火要求很高的場所不推薦使用門禁UPS），配合門上的拉手使用，刷卡或者密碼后門鎖自動打開。外界電源斷電后，電鎖會自動打開，滿足消防防火安全的要求。門禁機安裝在離地約1.3米高的墻面上。
4.2.2、雙開木門、單開玻璃門及雙開玻璃門
    根據這種類型的門的結構特點，電插鎖和磁力鎖是比較適合的，配合門上的拉手使用，刷卡或者按密碼后門鎖自動打開。外界電源斷電后，電鎖會自動打開，滿足消防防火安全的要求。門禁機安裝在離地約1.3米高的墻面上。

4.2.3、防火門、鐵門
    這種形式的門建議電鎖采用通電開儲能型陽極鎖，自帶機械開啟方式，刷卡或者按密碼后門鎖自動打開。外界電源斷電后，電鎖是鎖上的，可以用機械鑰匙的方式開啟，保證系統的安全性。門禁機安裝在離地約1.3米高的墻面上。

4.2.4、上下無框玻璃門

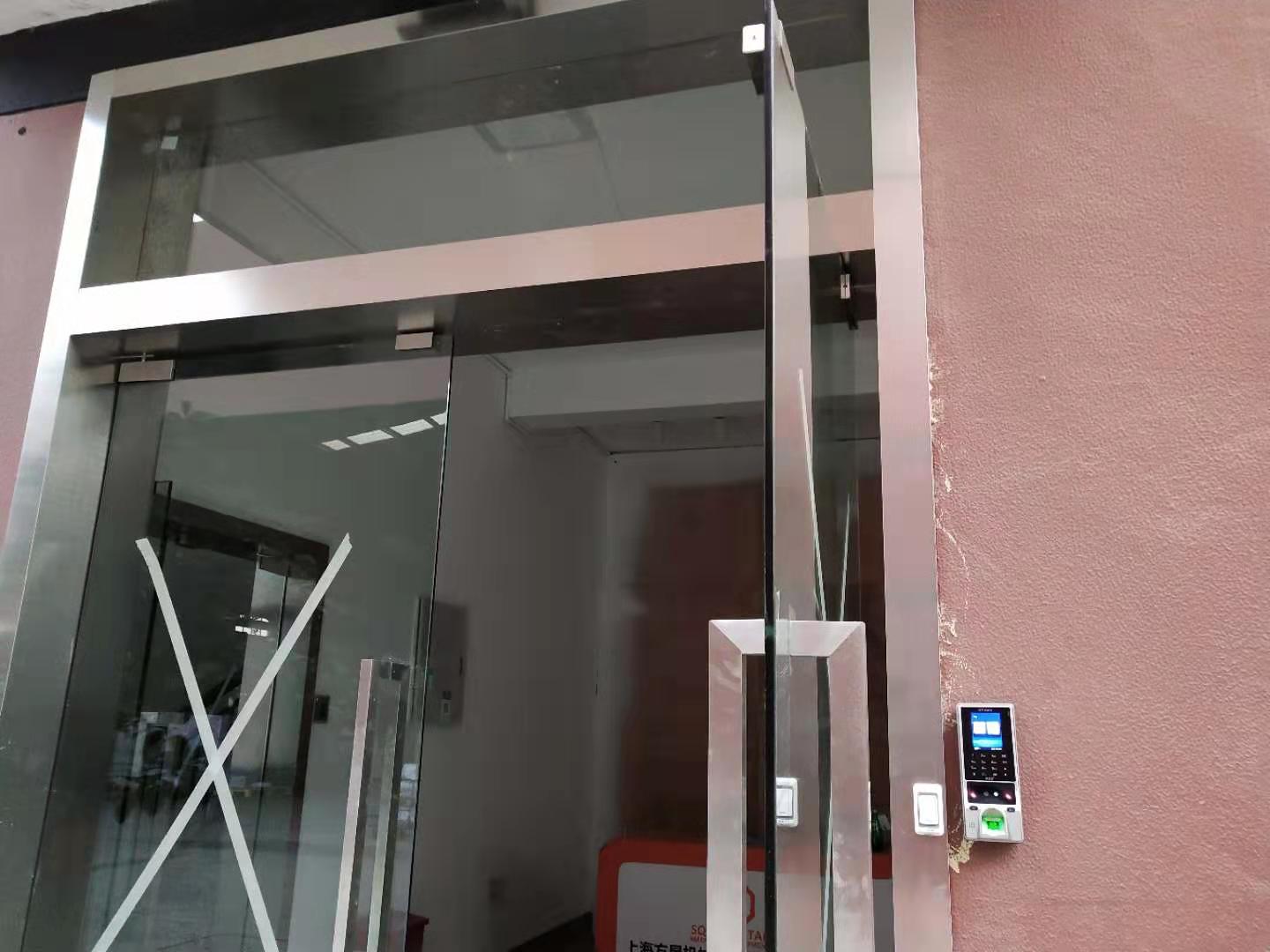

    這種形式的門建議電鎖采用無框玻璃專用電插鎖，該鎖通閉，斷電開門，刷卡或者按密碼后門鎖自動打開，外界電源斷電后，電鎖會自動打開，滿足消防防火安全的要求。門禁機安裝在離地約1.3米高的墻面上。
ZL-100S電插鎖適用于木門玻璃門

iFace702- P

產品類型 混合識別考勤機
驗證方式 人臉+指紋+手掌+密碼
處理器 ZMM220
攝像頭 130萬紅外雙攝像頭
存儲容量 指紋容量：2000枚<span color:#333333;font-style:normal;font-size:9.5000pt;"="">
記錄容量：12萬個
手掌容量：500個（選配1000）
面部容量：500張
采集器 BioID指紋頭
識別算法 ZKFinger高速雙引擎10.0指紋算法+IFace高速人臉識別算法7.0
識別速度 人臉識別速度：≤0.8秒
指紋識別速度：≤1秒

 本項目計劃在大廈的一、二、三、四層及九層機房設置1處門禁管理區,目的是實現對內加強管理，對外安全防范。采用目前國際上最先進的中控門禁管理系統，共有5個管理區域，每個控制點安裝一臺中控門禁機，所有門點入口安裝中控門禁機，出口設置一個出門按鈕，每個門點使用1把電鎖，總共計10臺門禁機，65把電鎖，65個出門按鈕。采用PC機 和WINDOWS2000/XP系統平臺，及中控門禁管理軟件實現卡、人員、門禁權限、時間組等管理。

    根據現場情況，在設備的選用原則，消防通道門必須采用斷電可以打開的電鎖，以保證消防通道在防火情況下的暢通，所以，設計中防火門采用磁力鎖或電插鎖；另外其它需要符合防火要求的門均采用斷電開的電鎖，在本設計中，辦公間門也采用斷電開鎖的電鎖，以保證斷電時辦公室內人員的進出安全，在大樓的裝修中這種方式可以兼顧大樓的內裝修設計。

   在每一個的門禁點，出門處設置出門按鈕，進門處選用中控門禁一體機；由于門禁系統的特殊性，要求對該系統供電良好，建議采用UPS電源，對門禁系統集中供電。為確保消防通道在緊急狀態下通暢，建議在消防通道門旁加裝緊急出門按鈕，在緊急情況下可以在打開通道門。對于門禁系統和消防系統的聯動，不建議由消防系統直接和門禁系統相連，在消防報警產生時直接開啟消防通道門和安全門的方式，因?yàn)橄揽赡墚a(chǎn)生誤報警，并且該方式可能被犯罪分子利用。建議利用門禁系統的輸入接口設置硬件消防報警輸入點（如按鈕），在消防報警產生并經專人確認后啟動該輸入點，開啟相關消防通道門和安全門，另外在控制中心也可通過電腦開啟所有門點。

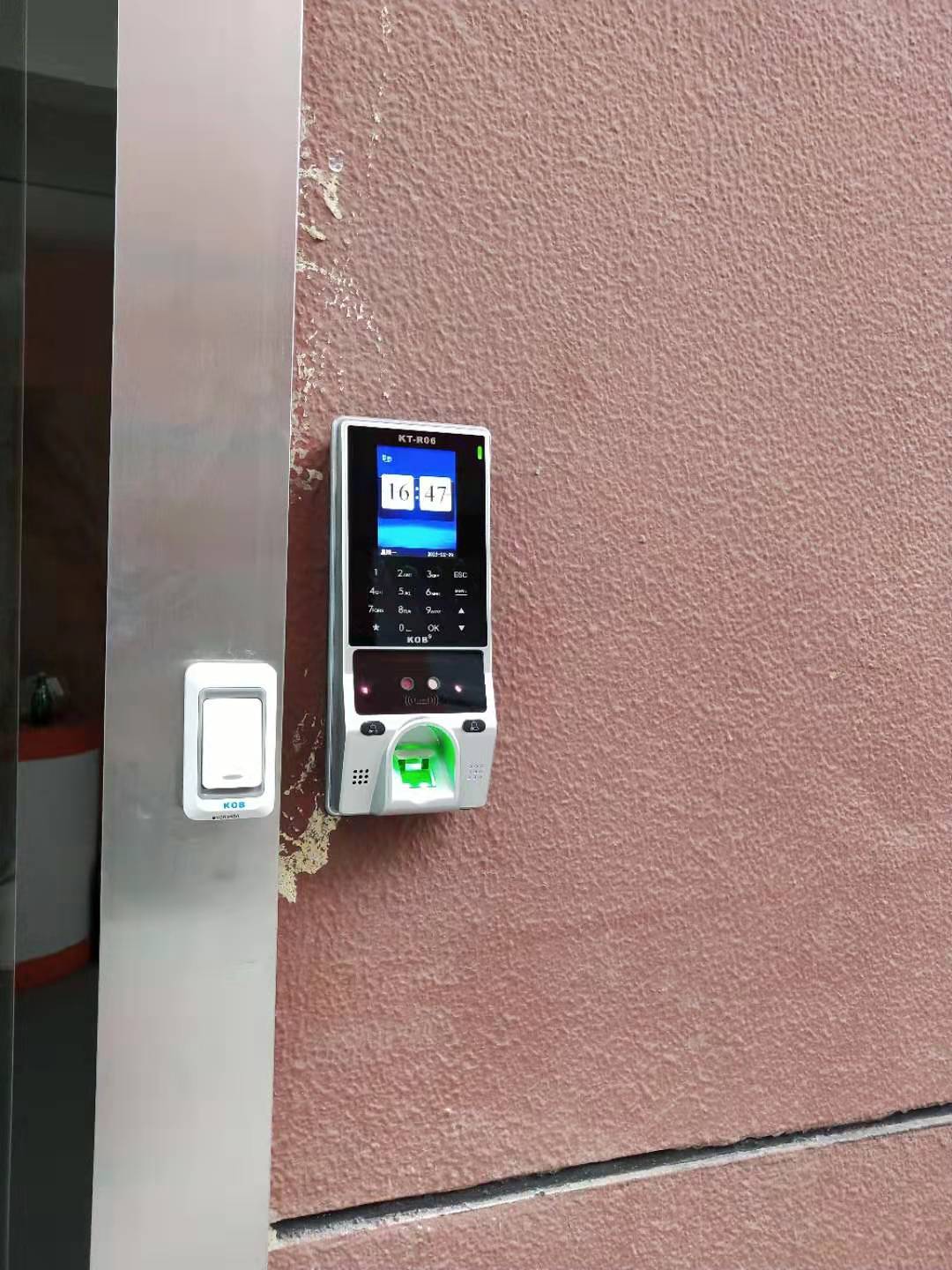

為保證安全性和美觀性，根據現場具體情況建議所有門禁一體機采用明裝的方式?，F(xiàn)場安裝控制器的優點在于節約線材，使用安全。

    門禁系統極為重視使用中的安全性，系統本身具有極高的穩定性和可靠性，在系統的硬件連接中，如果出現某個設備的故障，不會影響系統中其他設備的正常工作，中心會收到報警信息提示設備的損壞和網絡連線的斷路，在電腦故障的情況下，整個系統可以脫機運行，正常紀錄人員的進出信息和報警信息，在系統和電腦重新連接以后，只需將信息上傳到電腦即可，每臺門禁機的操作員也分不同的級別，每個級別只能對各自的范圍內使用操作門禁機，尤其是一般用戶只能使用自己授權的卡或者密碼去操作機器，其他操作均無效；系統在軟件的使用中也充分考慮安全性，系統的操作員可以分為多個級別，級別低的操作員只能對信息進行監視，而級別最高的操作員可以對系統內的任何權限進行修改。

    使用中，管理人員可以根據使用人員的權限分別授權，如部分人員可以在任意時間進出任意的地點，普通人員只能憑授權卡在授權時間內進出授權范圍。所有門禁點的正常開啟和非法開啟都可以由控制中心電腦將數據紀錄保存，如中心電腦因故障或其它原因不能和門禁機連接，門禁系統可以獨立工作，不影響門禁的正常開關，并將數據保存在門禁機中，通訊正常后，可以將門禁機中數據下載查看等，保證了信息紀錄的完整性。
