門禁系統有各種各樣的品牌，原理都是一樣，下面詳細教大家接線。

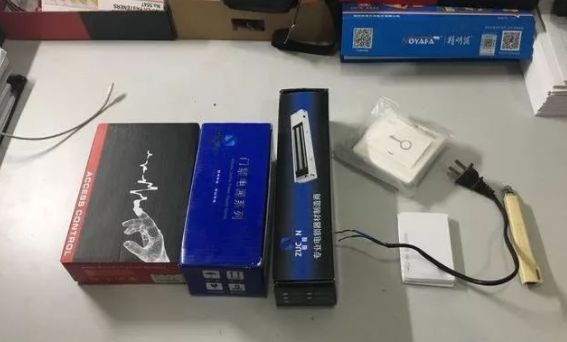

門禁套裝
從左到右分別是門禁一體機，門禁電源（門禁控制器），磁力鎖，開門按鈕，最后長方形白色那個是IC卡，刷卡用。好下面PG电子网址來接線。

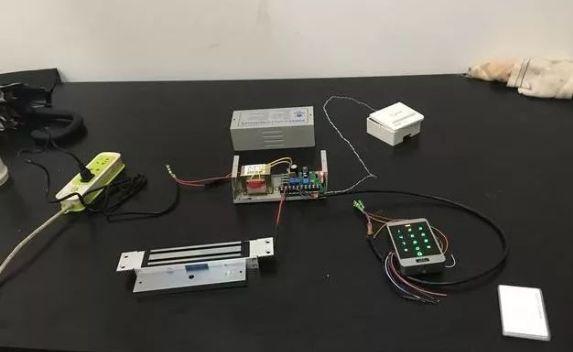

拆開就是這樣

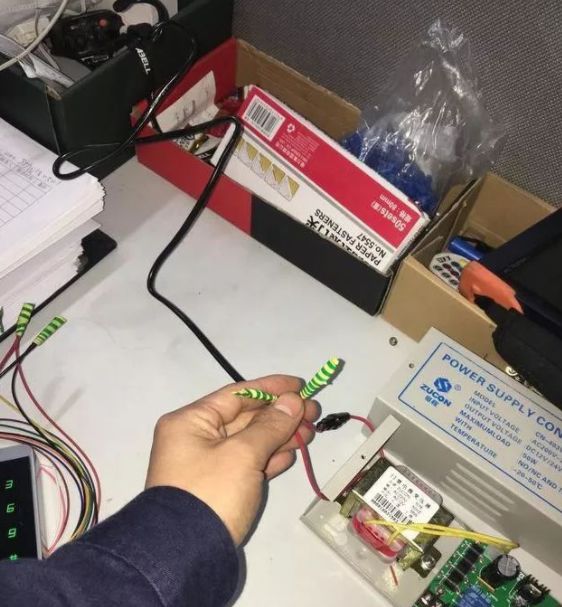

先給門禁電源接220V的電，我手里那兩條紅色的就是接220電壓的線，也就是門禁電源電壓輸入端，接220的電大家都會，這個可以不分火線零線，因為它兩根都是紅色的，接上去膠布纏好，就可以了，記住不要帶電接。
門禁電源接線
接好220V電壓后PG电子网址先來看看門禁電源的接線端口，大家仔細看下圖

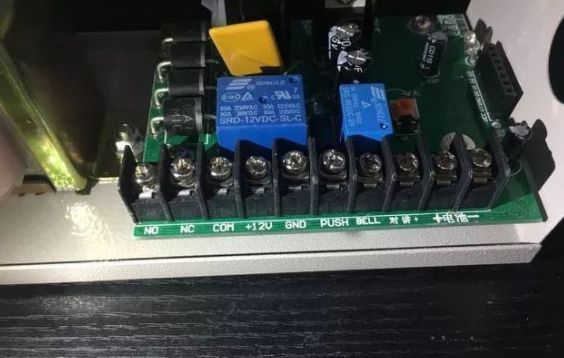

門禁電源接線端子
大家會看到有10個接線端子，NO跟COM接電控鎖的，NC跟COM接磁力鎖，12V跟GND給門禁一體機供電，GND跟PUSH接開門信號，接開門按鈕都可以。后面是接門鈴對講，蓄電池的。下面先接磁力鎖，磁力鎖就紅黑兩根線，如下圖

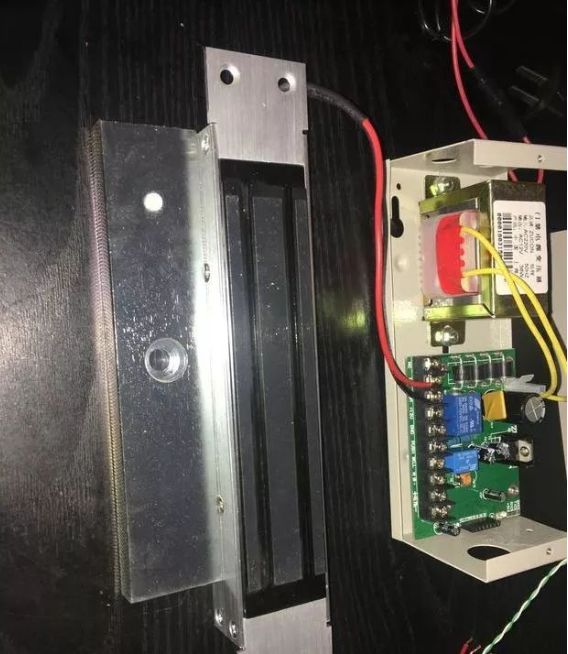

磁力鎖接COM跟NC
紅色線接NC,黑色線COM，螺絲一擰接上去就可以了。下一個PG电子网址接門禁一體機，把門禁電源跟門禁一體機用四芯線(用3芯就夠了）連接，首先把12V電源線接了，紅色是12V正極，黑色12V負極，黃色線是繼電器常開輸出端，這個接門禁電源的PUSH口就可以了。黃色線是開門信號線，不接，門禁就不能刷卡，也不能密碼開門，其它線就是接讀頭信號，接門鈴，接數據拷貝等，看下圖

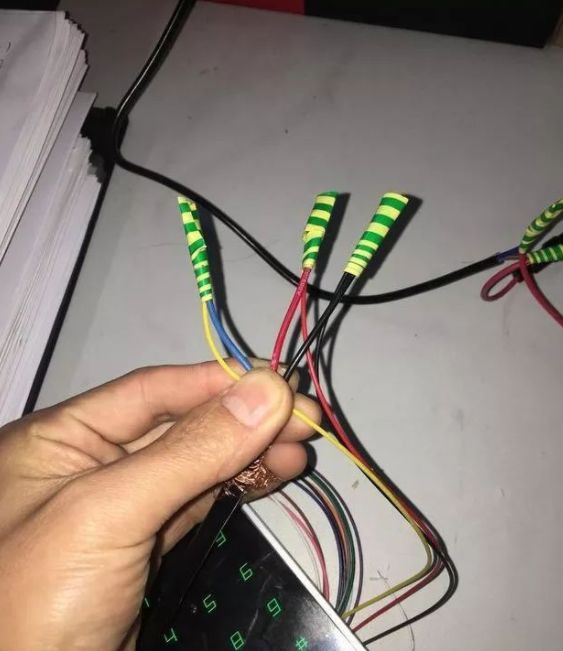

門禁一體機接線
門禁電源這頭接線
這樣接是最簡單最容易理解的，接下來PG电子网址來接開門按鈕，用網線綠和白綠來當信號線。開門按鈕線不分正負，隨便接。如下兩圖

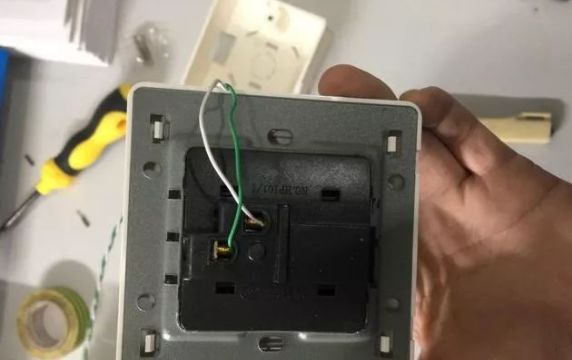

開門按鈕背面
開門按鈕正面
接下來，PG电子网址再看門禁電源這里的按鈕線，GND跟PUSH,下圖

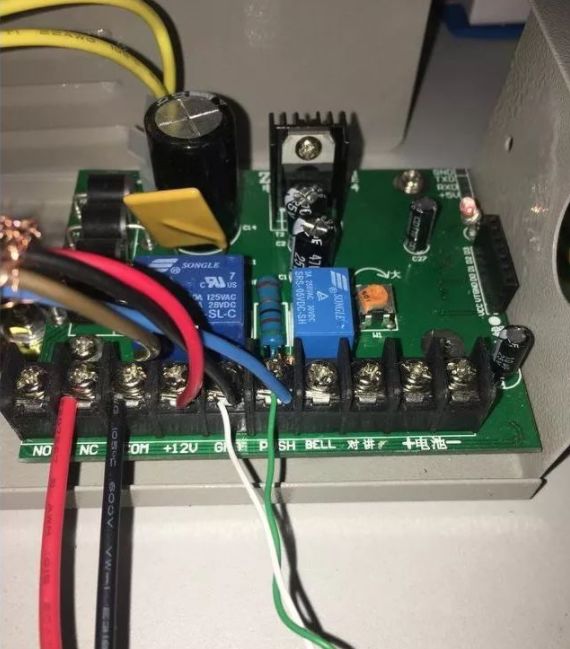

開門按鈕這頭接的是GND跟PUSH
這就接好了。給大家看看現場門禁安裝圖

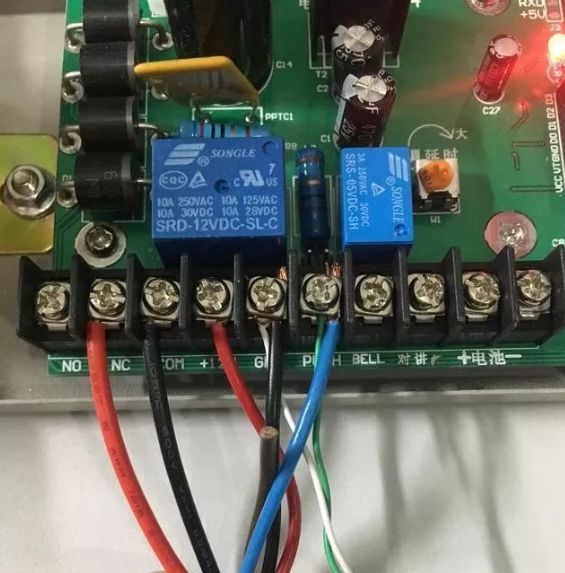

整套門禁接線圖

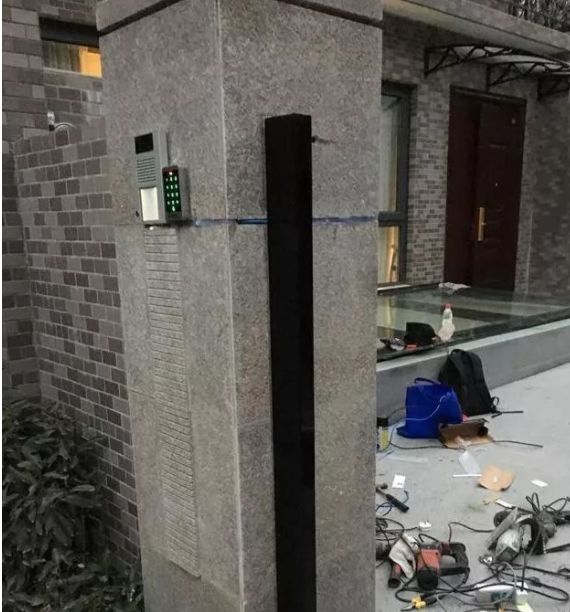

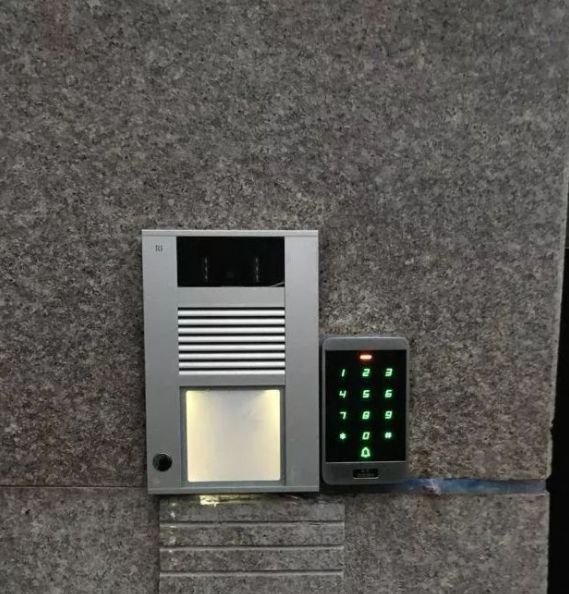

客戶花園門上的門禁與門口機

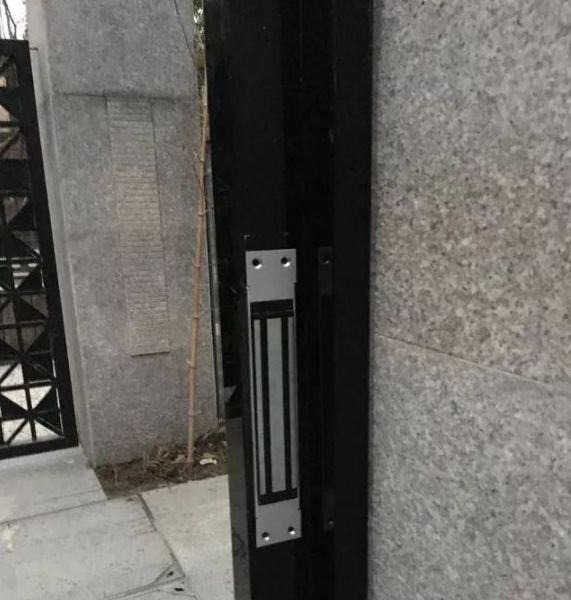

客戶花園裝的磁力鎖

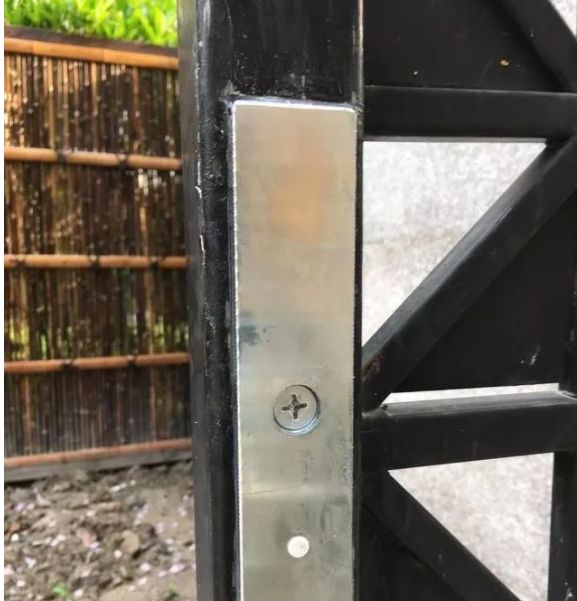

客戶鐵門上的鎖片

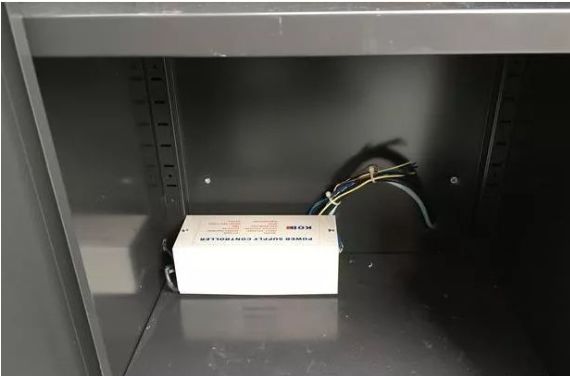

鞋柜下的門禁電源，也叫門禁控制器
施工圖

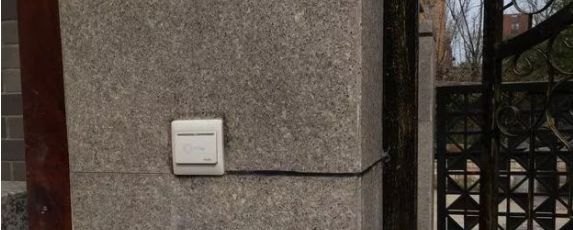

開門按鈕
這就接完了，編程這里就不說了，說明書都有，客戶回家刷卡或密碼開門，或者按門鈴家里人也可以從室內門鈴上按開門鍵開門。出來的話直接按開門按鈕門就開了。
