在土建工程中，PG电子网址要計算墻、柱、梁、板等的工程量，這些構件組成了PG电子网址在主體建筑。而安裝工程中組成整體系統的是各種各樣的電線、電纜、橋架等等材料。
像圖紙有個PVC20，JDG25，你不知道是什么，肯定是無法進行的。安裝中的材料就像土建里的柱、梁一樣重要，你不認識肯定是不行的。

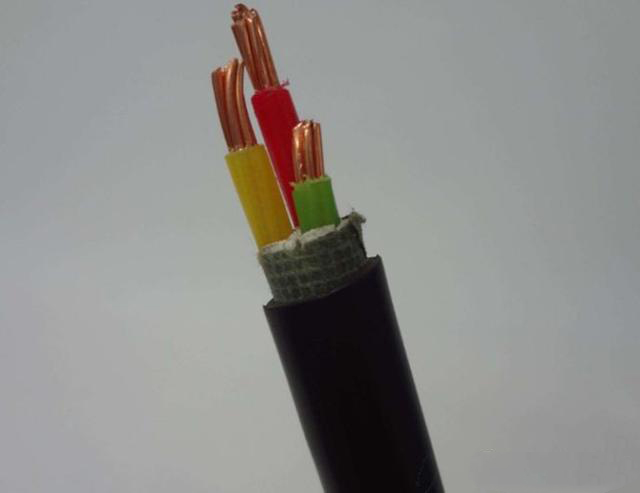

一、電纜
1、定義
由一根或多根相互絕緣的導體和外包絕緣保護層制成，將電力或信息從一處傳輸?shù)搅硪惶幍膶?dǎo)線。
圖1

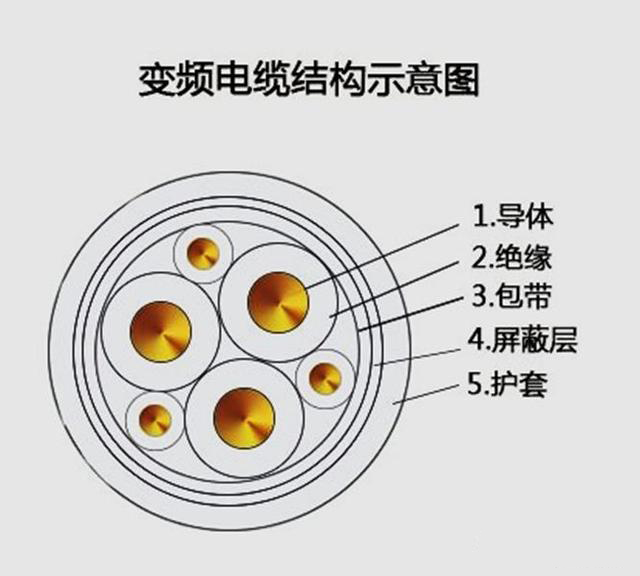

2、電纜結構
電纜的基本結構一般是由導電線芯、絕緣層、屏蔽層和保護層4個主要部分 組成。
導電線芯
線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。用具有較高的導電性、足夠的機械強度 和柔軟性，通常由銅或鋁的多股絞線做成。
絕緣層
絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，用來抵抗電力、電流、電壓、電場對外界的作用，保證電流沿線芯方向傳輸。
絕緣的好壞，直接影 響電纜運行的質量。電纜的絕緣層通常采用紙、橡皮、聚氯乙烯、聚乙烯、聚丙 烯、交聯聚乙烯等材料制成。
屏蔽層
屏蔽層為金屬層，是為了減少電纜工作回路受外界磁場的干擾而添加的，有縱包和繞包兩種。
屏蔽方式及材料有裸鋁帶、雙面涂塑鋁帶、銅帶、銅包不銹鋼 帶、裸鋁裸鋼雙層金屬帶、雙面涂塑鋁鋼雙層金屬帶等。
保護層
保護層簡稱護層，它是為使電纜適應各種使用環境而在絕緣層外面所施加的 保護覆蓋層。其主要作用是保護電纜在敷設和運行過程中，免遭機械損傷和各種 環境因素的破壞，以保持長時間穩定的電氣性能。
圖2

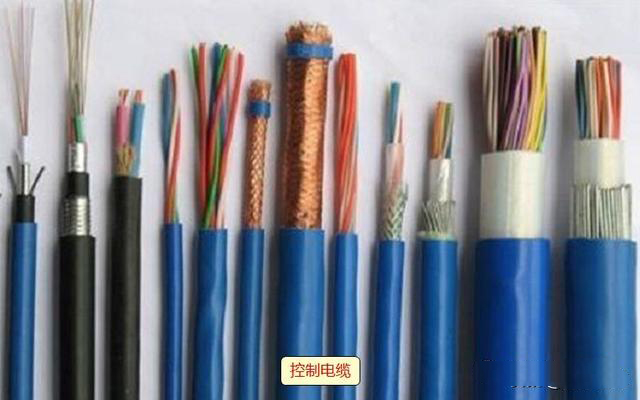

3、控制電纜
控制電纜適用于交流50Hz，額定電壓450／750V，600／1000V及以下的工 礦企業、現代化高層建筑等的遠距離操作、控制、信號及保護測量回路。
作為各類電氣儀表及自動化儀表裝置之間的連接線，起著傳遞各種電氣信號、保障系統安全、可靠運行的作用。
圖3
控制電纜按工作類別可分為普通、阻燃(ZR)、耐火(NH)、低煙低鹵(DLD)、 低煙無鹵(DW)、高阻燃類(GZR)、耐溫類、耐寒類控制電纜等。

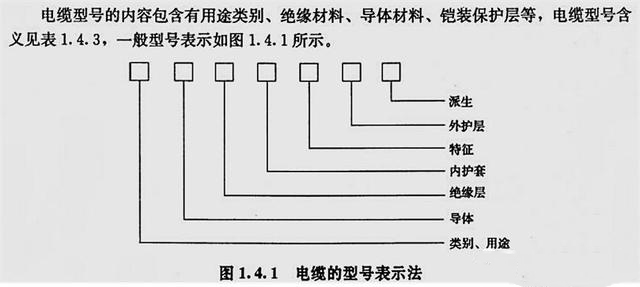

控制電纜表示方法如圖4。
圖4
控制電纜的的類別用字母“K”，表示，電力電纜標注類別，銅芯導體省略標注，特征、派生等一般沒有的，也不注寫，字母表達含義，如下表所示。
圖5
注：銅線代碼“T”，一般都是省略的。
4、常用控制電纜

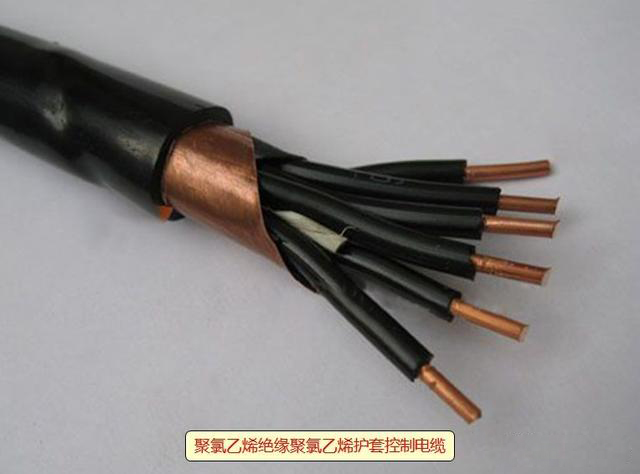

聚氯乙烯絕緣聚氯乙烯護套控制電纜 （KVV）
聚氯乙烯絕緣聚氯乙烯護套控制電纜，適用于交流額定電壓600／1000V及以下控制、監控回路及保護線路等場合，作為電氣裝備之間的控制接線。
具有優良的電氣性能、機械性能、耐熱老化性能、耐環境應力性能、耐化學腐蝕性能和不 延燃性能，以及結構簡單、使用方便、不受敷設落差限制等優點
圖6

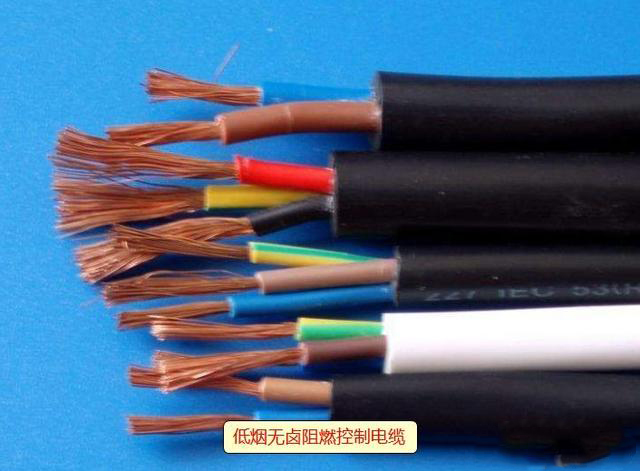

阻燃控制電纜
弱電工程中用到阻燃、耐火類電纜比較多。
阻燃電纜，是指在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。
主要包括阻燃 A類控制電纜、特種阻燃控制電纜、低煙無鹵阻燃控制電纜、低煙低鹵阻燃控制 電纜、交聯聚乙烯絕緣控制電纜及阻燃控制電纜等。
圖7

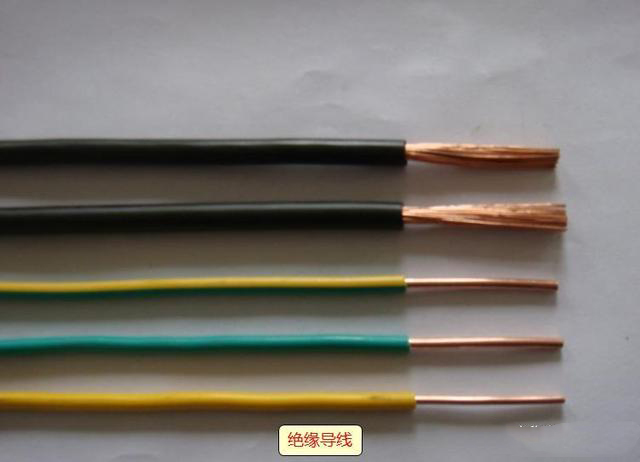

二、絕緣導線
1、分類
絕緣電線按絕緣材料可分為聚氯乙烯絕緣、聚乙烯絕緣、交聯聚乙烯絕緣、 橡皮絕緣和丁腈聚氯乙烯復合物絕緣等。電磁線也是一種絕緣線，它的絕緣層是 涂漆或包纏纖維，如絲包、玻璃絲及紙等。
絕緣導線按工作類型可分為普通型、防火阻燃型、屏蔽型及補償型等。
導線芯按使用要求的軟硬又可分為硬線、軟線和特軟線等結構類型。
圖8
2、常用絕緣導線
圖9
B(B)一第一個字母表示布線,第二個字母表示玻璃絲編制;
V(V)-第一個字母表示聚氯乙烯(塑料)絕緣,第二個字母表示聚氯乙烯護套;
L.(L)-鋁,無L則表示銅;
R一軟線;
S—雙絞;
Ⅹ一絕緣橡膠。
