網格機房機柜、機架內的空間規劃

? 網格機房機柜、 機架（以下簡稱機柜）均按照標準的42U機柜考慮，其中最上方的4U空間為光纖配線架專用，最下方的4U為110配線架專用，這兩種配線架排布和打接時均按由上至下的先后順序排列（如個別機柜中沒有該類配線架則空間預留，不得占用）；另外中間的34U空間為24口模塊式配線架、理線器以及交換機的專用空間，該部分空間中24口模塊式配線架及其相應的理線器占用下半部分，由上至下按照有線網絡、設備管理網絡、無線網絡、有線的順序排布；中間的34U空間的上半部分由交換機及其理線器占用，由上至下按照有線、無線網絡、設備管理網絡、有線網絡的順序排布；其中配線架、交換機以及理線器的具體占用空間和排列由施工單位自行安排，但24口模塊式配線架的最大數量為8個，超出該數量則在下一臺機柜中同步安裝配線架、理線器和交換機。

? 如有一個豎井存在兩個或多個機柜，應將第一個機柜上打齊有線網絡及，將設備管理網絡及無線網絡打到第二個機柜上。具體如下圖所示：

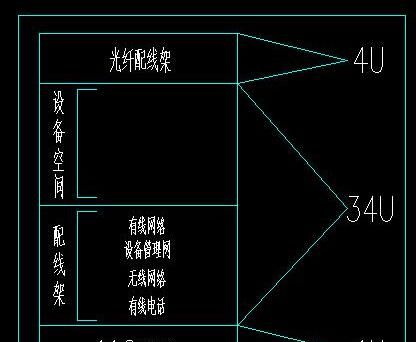

豎井內一個機柜的排列

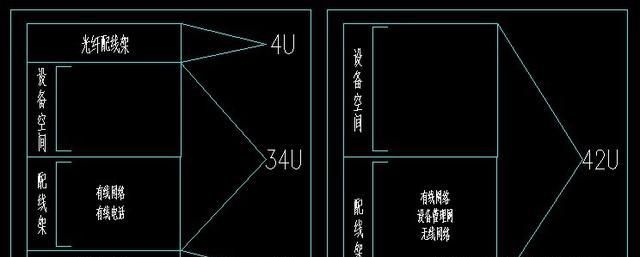

豎井內兩個機柜的排列

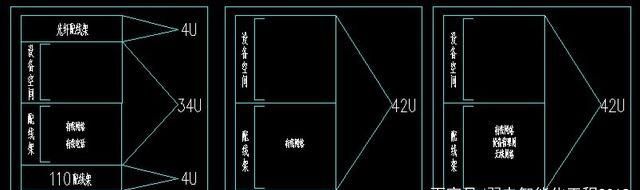

豎井內多個機柜的排列

網格機房機柜及機架安裝金屬底座及線纜固線方式

? 機柜采用下進線方式

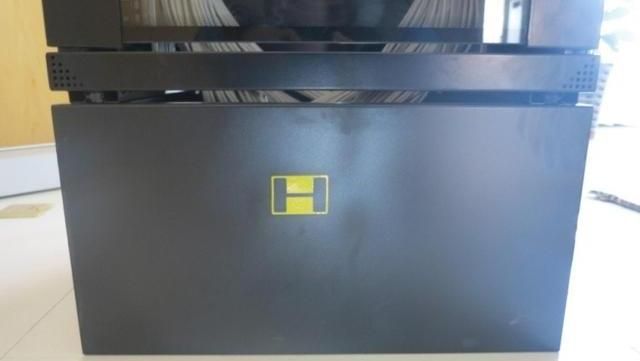

機柜下方應安裝金屬底座，標準底座尺寸為（600*600*300）mm，要求在金屬底座內預留的線纜應能環繞底座內空間一圈（均為1.5米）。底座邊緣尺寸及顏色應與機柜相同。如下圖所示：

? 機柜采用上進線方式

由于弱電井內的空間限制及甲方要求不能拆分網格機房的機柜應采用上進線方式。機柜底部不得用金屬底座固定，機柜應平行緊湊放置，不得將機柜左右橫梁固定，應在機柜底部安裝滑輪便于前后移動。每個機柜上空應有獨立的上進線預留空間，預留空間可以自行定制金屬箱體或者安裝寬橋架。機柜上空預留線纜應考慮前后移動機柜的距離，移動時上空線纜應隨動。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈（均為2.0米）。

? 機柜內線纜固線方式

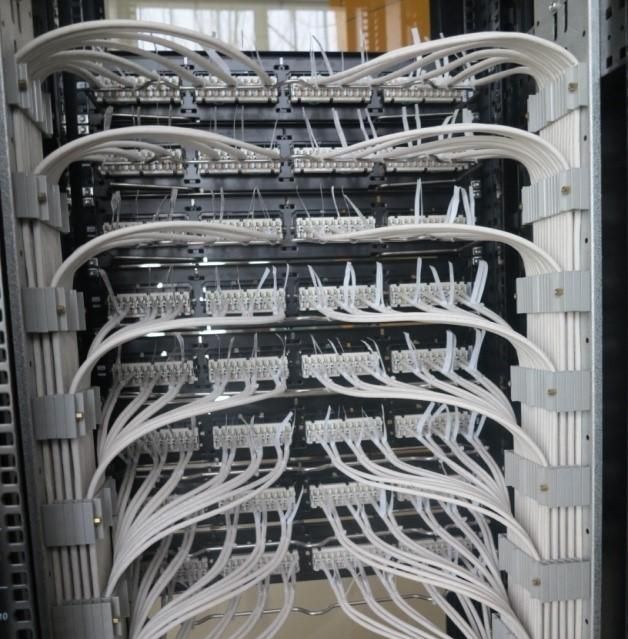

要求所有網格機房內的綜合布線線纜應采用固線器方式固定線纜，要求固線器自上而下排線，左右均勻分線。機柜內固線樣板如下圖所示：

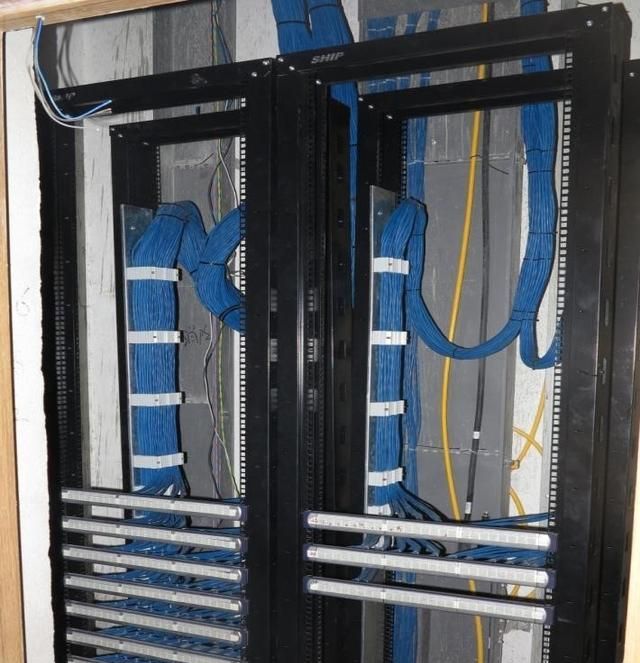

? 開放式機架安裝及固線方式

由于弱電豎井空間的限制，應使用開放式機架。機架應選用落地式，便于左右移動，在網絡機房內采用上進線方式，每個機架上空應有獨立的上進線預留空間，預留空間可以自行定制金屬箱體或者安裝寬橋架。機柜上空預留線纜應考慮左右移動機架的距離，移動時上空線纜應隨動。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈（均為2.0米）。配線架線纜應按照以上條款固線。

綜合布線線纜的編碼標簽制作

? 材質：采用防水、防油，防曬、耐高低溫，高強度的加強型合成紙材質，帶有工業級粘膠。具有多種底色，方便彩色區分管理。

? 制作和安裝工藝：采用激光打印進行標簽的打印，標簽安裝工藝。

在永久鏈路網線兩端均按上述方式貼好，一端粘貼到面板內線纜處，另一端粘貼到進入網絡配線架的連接處。

永久鏈路均采用T型合成紙標簽，左側編碼號，打印字號按校方規定的字號統一設置，打印字體為宋體，T型標準底色為白色。

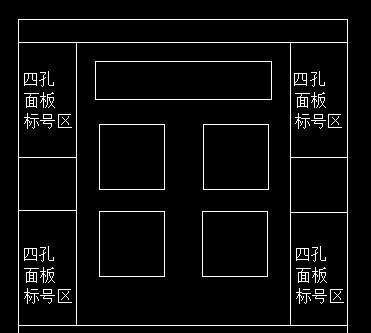

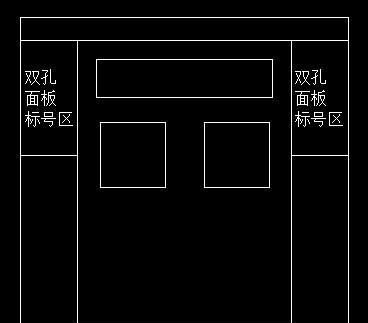

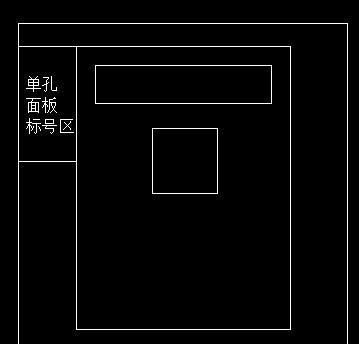

面板統一尺寸為（86*86）mm，面板型號分為單孔面板、雙孔面板、四孔面板三種類型。標號區如下圖所示：

面板標簽采用亞銀紙，大小按照現場實際情況確定。

配線間機柜光纖配線架、網絡配線架、110配線架編碼的內容如下：

縱向排列方式

根據網絡機房機柜內的空間規劃，統一編制配線架形式，排列順序?yàn)楣饫w配線架、網絡配線架、110配線架。例如，機柜內有兩個光纖配線架，因?yàn)樗跈C(jī)柜最上，標示為“A、B”；機柜內有八個網絡配線架，標示為“C、D、E、F、G、H、I、J”；機柜內有三個110配線架，標示為“K、L、M”。如果在另一個機柜上也有配線架，應按照以上順序重新排列。標簽紙統一采用（15*15）mm正方形亞銀紙。

橫向排列方式

光纖配線架橫向標識

標簽紙采用（100*14）mm亞銀紙標簽。

室內光纜12芯的標示為“01、02、03、04、05、06、07、08、09、10、11、12、”。字號規定的字號統一設置，打印字體為宋體，居中打印。

銅芯多股絕緣軟線標簽制作要求

銅芯多股絕緣線纜是指用在報警系統、門禁系統、校園廣播系統、燈控系統、能源管理、樓宇自控系統等中用于傳輸電源、信號、控制的弱電專用線纜。編碼標記制作要點如下：

標簽打印機采用傳統合成紙打印機，標簽帶寬度為9mm，使用大號字體，標簽底色為白色。

根據所編制的編碼字體長度，可以自動剪切。

標簽制作圖樣如右圖所示，要求雙面打印。

標簽標號內容應根據線纜的走向進行標記，例如：弱電豎井為起點到本層門禁電源線標記為“ MJD 3-12”解釋為到三層門禁點位的電源線，在平面圖上應有“MJD 3-12”的標記。右如：校園廣播系統擴聲系統采用手拉手串聯形式，弱電豎井為起點到本層擴聲信號線標記為“GBX 2-01—2-08”，解釋為到二層廣播前端擴聲設備為8個，從弱電豎井到第一個擴聲設備的標號為“GBX 2-01”、第二個擴聲設備的標號為“GBX 2-02”，以此類推。在平面圖上應有“GBX 2-01—GBX 2-08”的標記。
