弱電系統不同于其他系統的一個顯著特點，就是弱電線纜常常會受到傳輸距離的限制，這是由其基本特性決定的，也是大家做方案經常犯難的地方。今天和大家一起來總結一下弱電系統常用的線纜傳輸距離。
今天我們要說的線纜包括：光纖、網線、同軸電纜、HDMI高清線、DVI接口線、VGA視頻線、RS232和RS485線、USB線。

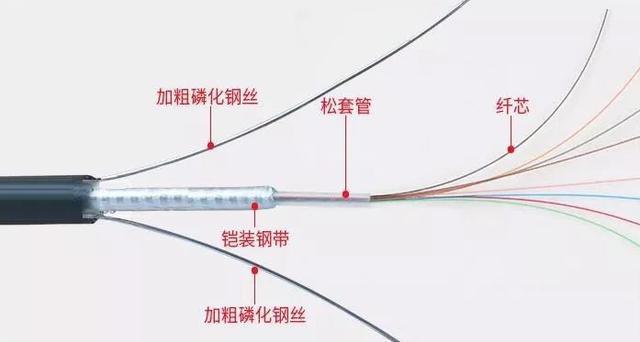

1、光纖線
現在實際弱電工程中，很多傳輸線纜都采用了光纖，在網線傳輸距離受限的地方基本會采用光纖代替，那么知道光纖傳輸較遠，但是具體能傳輸多遠呢，我們也需要了解。
總的來說，光纖根據自身傳輸特點分為單模和多模光纖，傳輸距離從小到大排序是：網線＜多模光纖＜單模光纖。
百兆網絡中，多?？梢灾С?000米的長距離傳輸；千兆網中，多?？梢灾С?50米的距離傳輸。
隨著網絡帶寬的加大，多模逐漸使用得少了。
單模光纖不管是百兆網還是千兆網中，都可以支持5000米距離以上的傳輸。

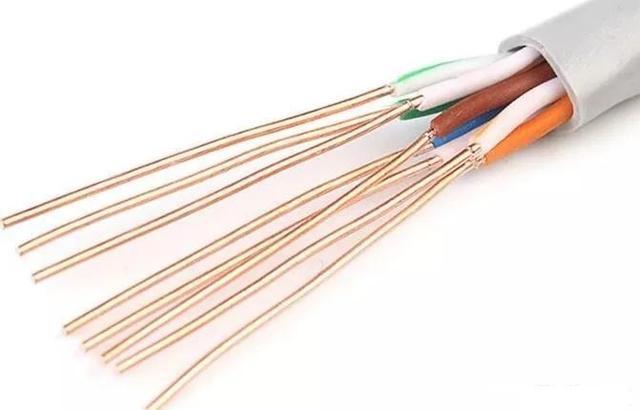

2、網線
網線也稱對絞線、雙絞線，是由相互扭絞的對稱線組成的電纜產品，我們只說最常用的五類線和六類線。
五類線多用于百兆網絡中，六類線多用于千兆網絡中。都可以用作垂直干線，水平布線，設備連線及跳線。使用長度應小于100米，如果網線質量不達標傳輸距離可能80-90米。
如果網線要加大傳輸，在兩段網線間可以接交換機或者集線器，理論上最多安裝4個交換機，也就是傳輸理想距離最多可達500米。

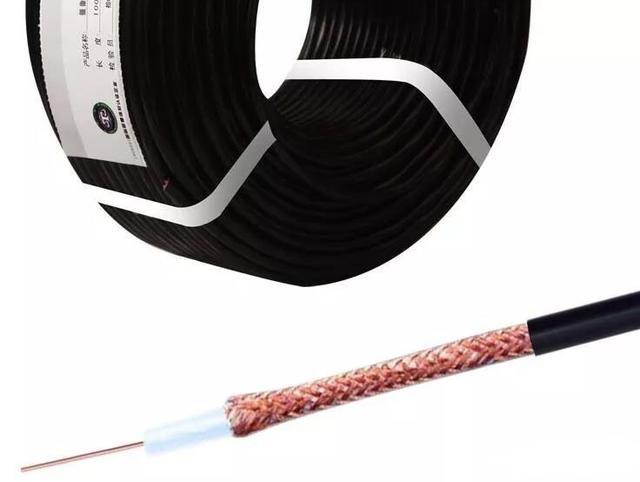

3、同軸電纜
同軸電纜俗稱視頻線，現在用過的人可能并不多了，之前模擬監控傳輸和有線電視傳輸都是采用的同軸電纜。常用的型號有：SYV75-3；SYV75-5及SYV75-9。
SYV表示同軸射頻電纜，75表示抗阻性，3、5和9表示線纜絕緣外徑。
傳輸距離上，75-3傳輸距離300米以內，75-5傳輸距離800米以內，75-9傳輸距離1500米以內。如果遇到干擾環境可能會更短。

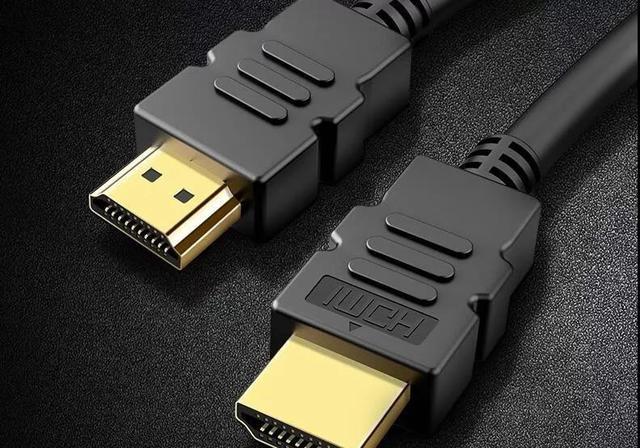

4、HDMI高清線
高清顯示器上使用的HDMI接口線纜，用來傳輸高清音視頻信號。
HDMI線纜一般傳輸距離為30米以內。所以市場上HDMI成品線也幾乎沒有30米以上的。如果長距離傳輸HDMI信號的話，可以采用網線和光纖作為中介傳輸介質，分別用到網線延長器和光纖延長器，距離就是網線和光纖的傳輸距離。

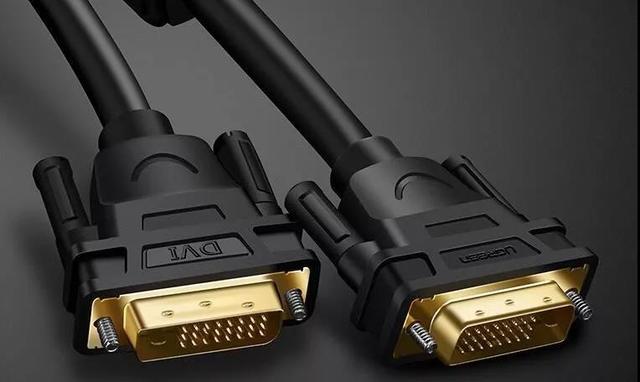

5、DVI數字接口線
DVI數字接口線，是一種國際開放接口標準，在電腦，DVD，高清電視和高清投影儀等設備上應用廣泛。
通常DVI線纜傳輸距離5米左右，再長就會衰減，其中DVI-D只可接收數字信號；DVI-I可接收數字信號和模擬信號，傳輸距離也就7-15米，所以傳輸距離短的問題也極大限制了DVI設備的普及應用。

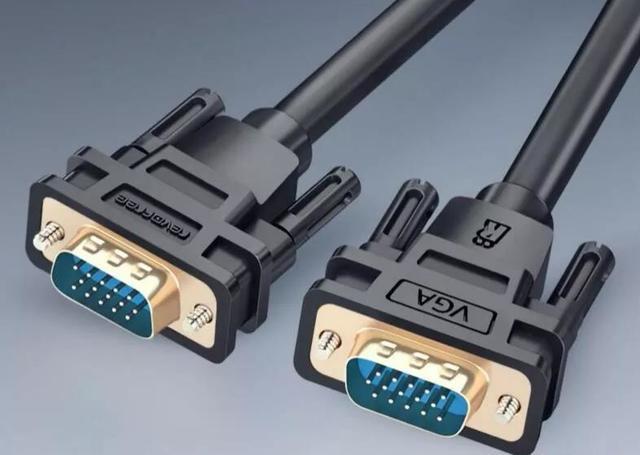

6、VGA線纜
VGA是傳輸?shù)哪M數據信號，最常見的就是電腦顯卡和電腦顯示器的連接了，另外也可以和電視機連接。
VGA線纜負責把視頻信號傳輸給顯示器，傳輸距離最長可達40米。

7、RS232和RS485線
RS232是目前最常用串行通信接口之一，它是點對點傳輸，最大傳輸速率為20KB每秒，傳輸距離15米左右。
RS485傳輸距離最大可達1200米，RS485是在RS232接口只能實現點對點，不能實現聯網的背景下產生的，在RS485通信網絡中一般采用的是主從通信方式，一個主機帶多個從機，同一個總線上最多可以有32個節點。

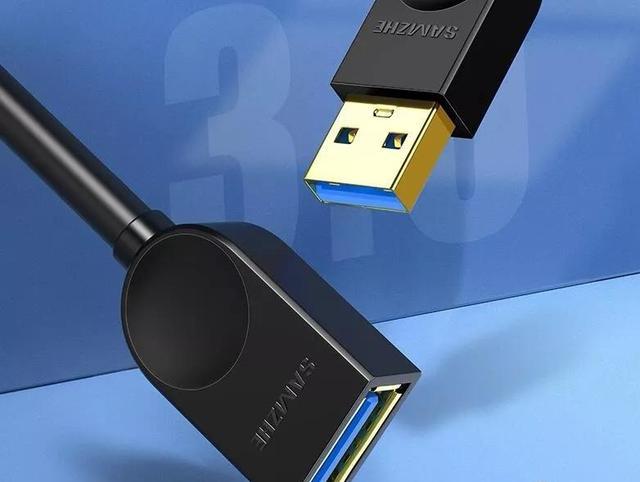

8、USB線
USB接口相信大家都很熟悉，其實USB它是一個外部總線標準，是通用串行總線，連接設備通訊，支持熱插拔。
USB線傳輸距離為5米。如果需要延長也可通過USB延長器實現。

  ▼▼▼
