單模光纜的傳輸

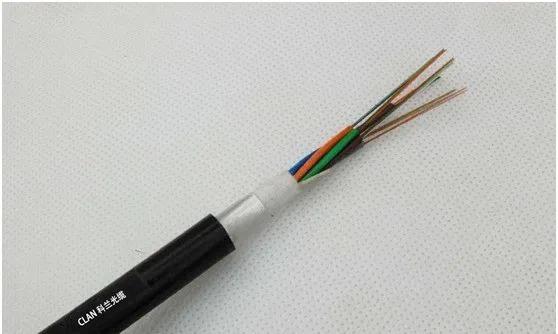

單模光纜實際用于傳輸?shù)氖侵虚g纖芯，稱為光纖。即單模光纜是由光纖+外護套+中間介質的組成。在光纖通信中，單模光纖（SMF）是一種在橫向模式直接傳輸光信號的光纖。單模光纖運行在100M/s或1 G/s的數據速率，傳輸距離都可以達到至少5公里。

單模光纖：中心玻璃芯很細(芯徑一般為9或10μm)，只能傳一種模式的光纖。因此，其模間色散很小，適用于遠程通訊，但還存在著材料色散和波導色散，這樣單模光纖對光源的譜寬和穩定性有較高的要求，即譜寬要窄，穩定性要好。

多模光纜的傳輸

多模光纜主要用于短距離的光纖通信，如在建筑物內或校園里。典型的傳輸速度是100M/s，傳輸距離可達2km，1 G/s可達1000m，10 G/s可達550m。有兩種類型的折射率：漸變折射率和階躍折射率。

多模光纖：在給定的工作波長上傳輸多種模式的光纖。

按其折射率的分布分為突變型和漸變型。由于多模光纖中傳輸?shù)哪Ｊ蕉噙_(dá)數百個，各個模式的傳播常數和群速率不同，使光纖的帶寬窄，色散大，損耗也大，只適于中短距離和小容量的光纖通信系統。

單模光纜和多模光纜的區分？

型號：GYFTY、GYFTZY一般為多模；GYXTW、GYTS一般為單模。

顏色：室內多模光纜為橙色，室內單模光纜為黃色。

標識：MM為多模，SM為單模。傳輸模式：按光在光纖中的傳輸模式區分。

▼▼▼
