很多朋友經常會提到一個問題，監控項目從開始到結尾需要用到那些設備，是如何規劃的？這些問題問的好，其實這個就是監控基礎到入門的過程，今天就更詳細的來了解下100路網絡攝像機監控方案怎么實現？如何選設備。
PG电子网址
PG电子网址
首先要確定每個攝像頭的視頻輸出所需要的帶寬。攝像頭參數介紹里一般叫“壓縮輸出碼率”。
幾乎所有的攝像頭，這個參數是可以手動調整的，一般可調范圍在幾百K到8M或16M。不同廠家不同型號的可調整范圍不同，這需要根據你對圖像清晰度要求自行決定。
例如這里假定每個攝像頭的壓縮輸出碼率為4兆。100個攝像頭則為400兆。所以，當PG电子网址監控達到一定數量，畫面如果有些卡的話，首先可以降低下攝像機的碼率試試，來緩解下。
PG电子网址
PG电子网址
一般是幾個攝像頭共用一個交換機。與攝像頭直接相連的交換機可以使用百兆交換機。根據攝像頭地理分布決定幾個攝像頭連在一個交換機上。那么百兆交換機可以選擇5口、8口、12口的百兆交換機。它們分別對多可以連4個、7個和11個攝像頭。所艱PG电子网址把這種與攝像頭直接相連的交換機稱為“接入層交換機”。
當然，如果部分?jǐn)z像頭比較集中，12口或24口交換機即可連接11個或23個攝像頭，并且攝像頭輸出碼率比較大，總輸出碼率超過60兆的話，那這臺交換機就要考慮使用千兆交換機，可以是22口百兆+2口千兆的交換機。
這里面說上百兆交換機為什么是60M而不是100M？一般交換機的使用率為60%比較穩定，接攝像機差不多12個左右即可。
PG电子网址
三、那么100攝像機怎么接入交換機呢

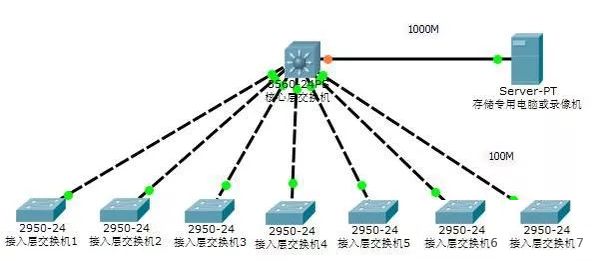

假如接入層交換機為8口的，每個都連7個攝像頭。那么100路攝像頭需要15個接入層交換機即。那么核心層交換機選擇24口交換機即可，是那種有20或22個百兆接口，4個或2個千兆接口的。
PG电子网址
但是，如果接入層交換機有千兆交換機，那么核心層交換機必須所有口都是千兆，這個PG电子网址在組網的時候需要注意。
一種特殊情況，100個攝像頭分布區域很大。連個設備之間網線長度不能超過100米。
補充：
PG电子网址
如果有部分接入層交換機與核心交換機之間的距離較遠，可以在接入層交換機與核心層交換機之間再加一個過渡的交換機做接力。
這樣就可以延長距離了。
肯定有朋友會問，如果距離很遠怎么辦？
如果距離再遠一些，例如七、八百米，甚至更遠，那就不使用交換機做接力。使用一對光纖收發器，一個在核心層交換機旁用網線相連，另一個在接入層交換機旁與網線相兩。兩個光纖收發器之間用光纖相連。
不過需要注意，單模光纖和多模光纖問題。如果是單模光纖，收發器也必須是單模的，只需要用一根光纖，距離幾公里范圍內完全不用考慮長短問題，因?yàn)閱文９饫w傳輸?shù)木嚯x比較遠。
如果是多模光纖，收發器必須是多模光纖，一對光纖，距離少的五、六百米，多的2公里。
那么可能涉及一個問題，到底用單模還是多模呢？這里面補充下區別
其實沒有好壞之分，只有用途不同，多模光纖多用于短距離建筑配線間之間，核心設備到核心設備之間的通信，其優點是通信帶寬大，多支持萬兆，缺點是相比單模光纖傳輸距離短。
四、計算需要的硬盤存儲量
經過計算，假如攝像頭壓縮輸出碼率為2M（注意它的單位為b/s或bps，小寫b為位），1天1個攝像頭將產生20GB（注意大寫為字節）數據量。
PG电子网址
100個攝像頭30天，就60000GB數據量。（注意壓縮輸出碼率為2M）。
如果為4M，則120000GB數據量。
如果為8M，則240000GB數據量。
公式如下：
碼率×3600×24÷8÷1024÷1024=1天

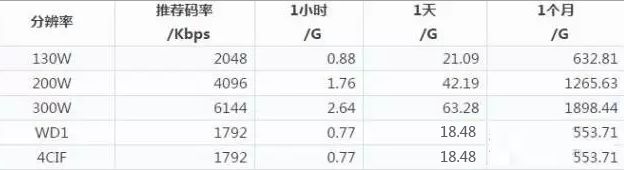

大家如果覺得算的麻煩，記住下面表就行了，這個是以h.264計算。
如果是H.265呢?
在保證清晰度的同時，降低了碼流。差不多提升了一倍的效率，也就是說對于一般的監控系統來說，H.265可以節約近一半的存儲空間，同時降低近一般的網絡帶寬。
在計算上可以理解為H.265相對于H.264的存儲空間減少了40%。
130W≈12G/天
200W≈25G/天
300W≈37G/天
400W≈48G/天
其實H.265 就是壓縮了碼流，使碼率比H.264減少了40%左右。
PG电子网址
以市場上4T硬盤計算，它在電腦上顯示約3700GB。在考慮硬盤中文件系統本身維護數據也要花費一定 比例空間，估計真正能夠使用約3500GB。
100個攝像頭存儲一個月硬盤計算
1M碼率，30000GB，需要9塊硬盤。
2M碼率，60000GB，需要18塊硬盤。
4M碼率，120000GB，需要35塊硬盤。
8M碼率，240000GB，需要69塊硬盤。
如果是用支持h.265的硬盤錄像機，硬盤可以減少40%左右。
PG电子网址
硬盤錄像機一般的是2盤位和4盤位，也有部分是8個硬盤或16盤位的，海康的NVR最大的有支持24盤位，最大每個接口容量支持8TB。
也可以使用存儲服務器。2M碼率和4M碼率等需要兩臺服務器。8M碼率，可以一個48盤位服務器，一個24盤位服務器?；虿捎么鎯?chǔ)服務器+硬盤柜方案。這些方案可以自己項目預算權衡考慮。
PG电子网址
PG电子网址

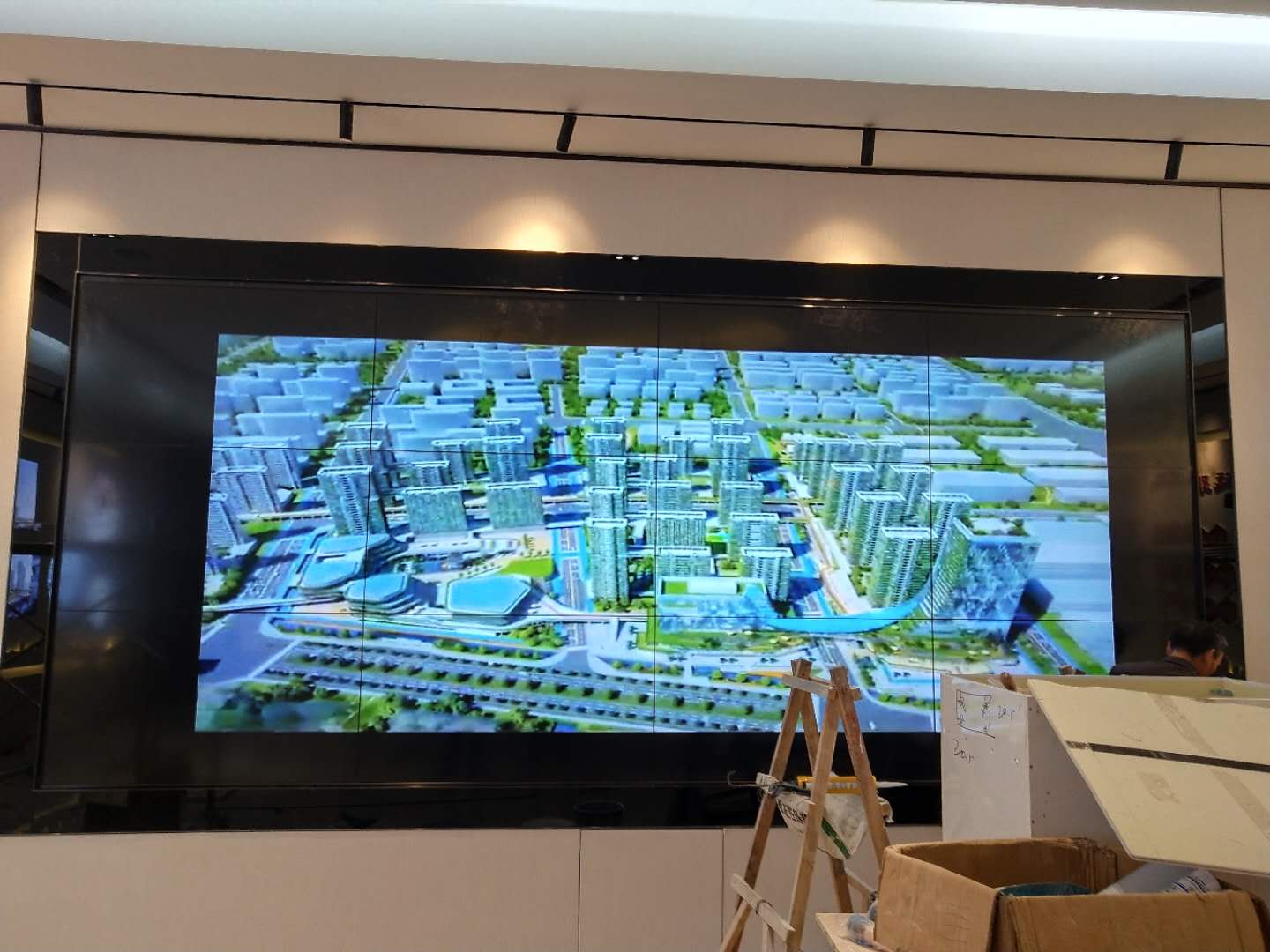

如果需要一百多路監控信號上屏同時顯示，那么對液晶拼接屏的數量有一定的要求，數量少了肯定達不到要求，一般情況下，為了達到最佳的觀看效果，一塊液晶拼接屏基本上都是分割成4路、9路或者16路監控畫面共同顯示。
雖然也可以達到36路分割，但是分割后整個畫面太小，稍遠一點就看不到具體內容。所以如果想要達到最佳的顯示效果，PG电子网址以單屏9路監控信號顯示來算，100路監控就至少需要12塊屏幕以上才行。
PG电子网址
PG电子网址

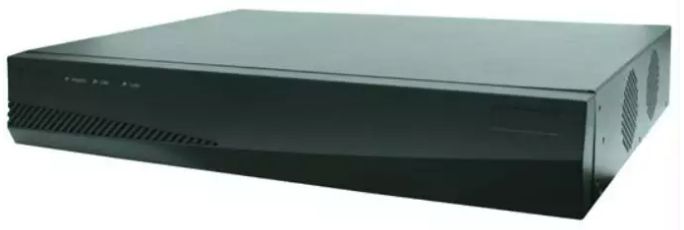

100路監控上墻PG电子网址就需要使用到了解碼器了，基本上每個品牌的監控廠家都有配備一個自家品牌的解碼器，像?？档腄S-6400HD-T系列，最多支持16路輸出，也就是16塊液晶拼接屏以內都可以使用，支持8路800W，或16路500W，或24路300W，或32路1080P，或64路720P，或100路4CIF及以下分辨率。
也就是說，PG电子网址上面算出了100路監控分割成單屏9路監控信號的話，需要12塊屏，PG电子网址選用一臺支持16路的解碼器上墻就行了，就可以把12個拼接屏的畫面全部解碼上墻。
但是這種方式也有缺點，那就是同一品牌的解碼器只能解碼自己品牌的監控?cái)z像機，如果用戶前端有多個品牌的監控，那么就不能兼容。
這個時候就可以使用數字矩陣了，

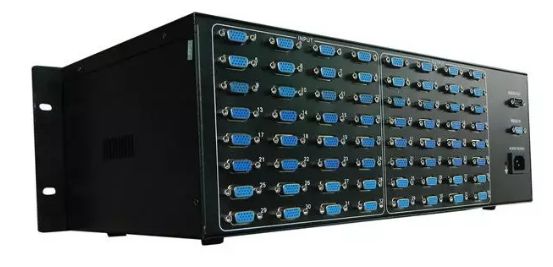

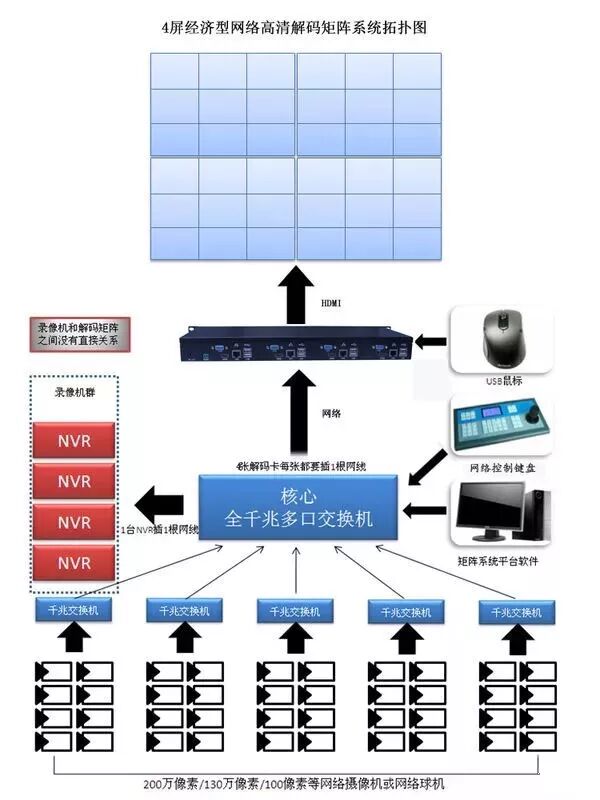

數字矩陣是一款將前端數字視頻信號進行解碼上墻的中高端解碼設備,其信號的輸入端為千兆網口，輸出端為標準的VGA/DVI/HDMI視頻接口，可直接連接顯示屏，也可連接拼接控制器。
它除了解碼器的全部功能之外，還具有更多的功能和更強的解碼能力?？梢灾С植煌瑥S商的DVR、DVS、IPC、NVR設備同時解碼上墻，并具有視頻切換、畫面分割、畫面拼接、輪循顯示、云鏡控制、錄像回放、報警聯動等功能，控制畫面能力更強。
PG电子网址
PG电子网址

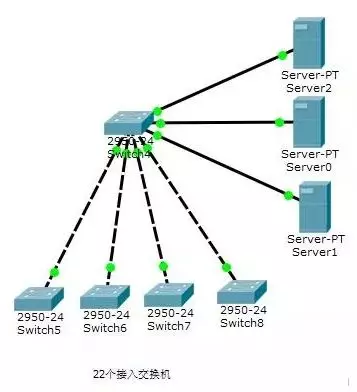

方案一、一個網絡
PG电子网址上面說了，100路監控，所以需要的接入層百兆交換機為15個，15個接入交換機借助光纖收發器進入機房，連核心交換機，核心交換機在連NVR，核心交換機使用千兆24口交換機。
其中核心交換機15個口連接接入層交換機，其它的口可以接NVR，如果100路交換機使用32路的NVR的話，那么需要4臺NVR，是完全夠用的。

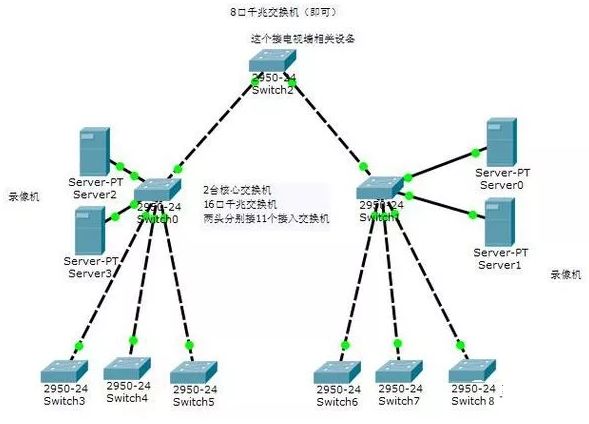

方案二、拆分兩個網絡
當然也可以將整個監控網絡拆成兩個部分，用兩臺16口千兆交換機，一個接七臺，一個接八臺接入層交換機。
這樣剩余七個口左右，1個口連頂段的交換機，剩余口可以各連NVR。
這里假定PG电子网址上面算了要用4臺NVR。那1個核心交換機只要連2個，另一側的核心交換機同理。
當然方案這種方法根本沒必要，但是對于方案1中，如果接入層交換機的數量比較大的話，核心交換機的口不夠，那么就可以采用方案2了。
▼▼▼
