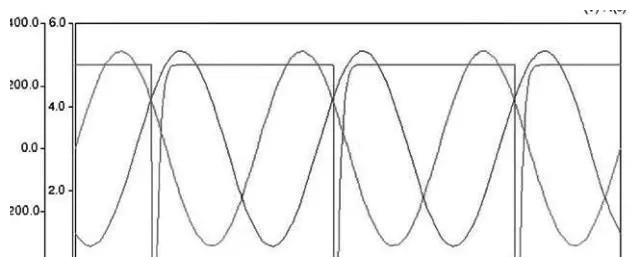

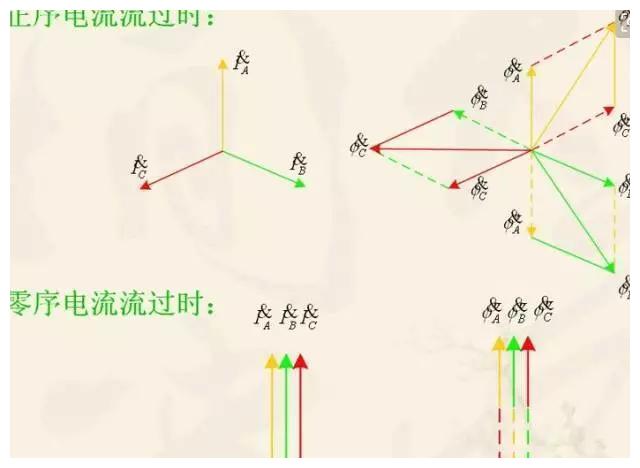

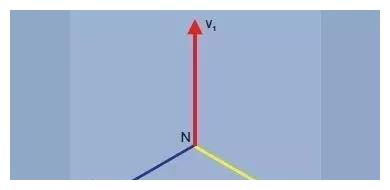

代表ABC各相，三相系統中規定B相比A相滯后120度，C相比B相滯后120度，所以有相序的問題。A,B,C三相分別用黃，綠，紅表示。不同相之間由于有相位差，也就有電壓差，不能接在一起，如果辦公樓等地方引入了三相電但又是單相電器為主的地方就要注意了，千萬不要隨便把兩根火線接起來，一定要保證同一相才行。至于相序的問題是否重要就要看具體的電器了，如果是電熱設備就無所謂，如果是電動機就不行，相序搞錯了電機轉動方向就相反了。
ABC，BCA，CAB的相序是一樣的，CBA,ACB,BAC的相序則和前面三個相反。相序可以用相序儀來測量，也就是先假定一個是A相，然后判斷出B和C。
用導線的顏色區分ABC相；
全是火線，線電壓為380V，每條線針對于零線都是220V。
ABC是用來區分電力相序的，在電力中一般用顏色來區分相序，一般黃色的線(或用黃色標志）代表A相，綠色代表B相，紅色代表C相；
火線的說法一般是指380V以下的低壓，低壓的接線一般是三相四線制（也就是三根火線（帶點的）一根零線（不帶電））和三相五線制（比三相四線多一根保護線），采用那種方式一般是取決于接地和保護方式。區分相序的主要作用是保證負荷的平衡。

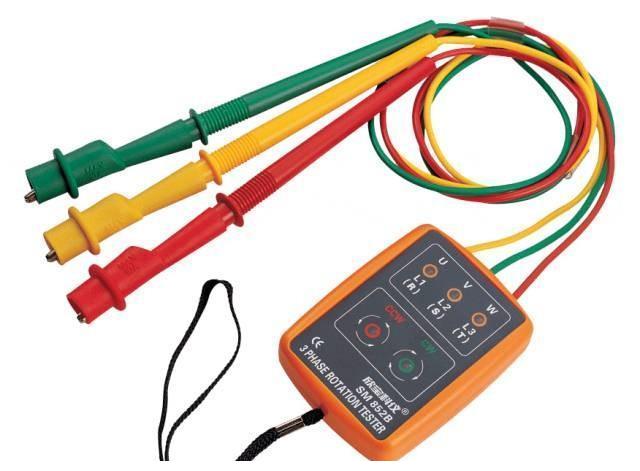

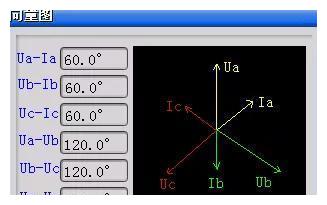

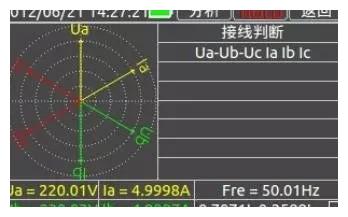

用相位檢測儀來檢測ABC相；
用相位檢測儀來檢測ABC相；

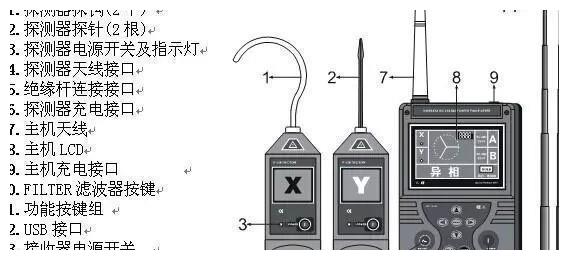

相位檢測儀 相位檢測儀可分為兩大類：一是無線相位檢測儀，二是有線相位檢測儀；
一、相位檢測儀
相位檢測儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（EMC）標準要求，適應各種電磁場干擾場合。被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由接收器接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
主要特點：
>屏幕顯示內容：無線核相儀、不同相、同相、X、Y及其波形、相位角度。
>電源：主機一只電池（NEDA-604/6F22）或同等型號。X和Y采集器5節AG13電池。
>自動關機：開機后15分鐘左右主機自動關機。
>背光源：在檢測相位過程中，如果光線太暗，致使讀取數據困難可按動背光開關。
主要技術指標：
>準確度：自校誤差≤2°現場測試：同相誤差≤10°不同相誤差≤15°
>采樣速率3次/秒
>主機電源為9V±2V
>X和Y采集器電源電壓為7.5V±1.5V
>主機工作電流≤7mA
>X和Y采集器工作電流≤4mA
>主機和X、Y采集器的視距傳輸距離為X≥80m Y≥50m
>工作環境：-35℃-+45℃ 濕度≤95%RH
>儲存環境：-40℃-+55℃ 濕度≤95%RH
>電壓等級：6～10KV、35KV、110KV、220KV、330KV、500KV
二、相位檢測儀
相位檢測儀，可以分別在6﹑10﹑35﹑110﹑220﹑330﹑500千伏系統確定兩個電源（發電機組）相位，以便確定并網。它具有重量輕（約2～4公斤）、體積小、操作簡便的特點。
主要技術參數：
>環境溫度：-10～40℃
>環境濕度：20～80%RH
>顯示方式：數字顯示被測電壓。
>電源開關：自動。
>可用220V低電壓檢驗核相儀表是否正常。
>相位不同時，發出語言“相位不相同”并有燈光顯示。二、相位檢測儀
相位檢測儀，可以分別在6﹑10﹑35﹑110﹑220﹑330﹑500千伏系統確定兩個電源（發電機組）相位，以便確定并網。它具有重量輕（約2～4公斤）、體積小、操作簡便的特點。
主要技術參數：
>環境溫度：-10～40℃
>環境濕度：20～80%RH
>顯示方式：數字顯示被測電壓。
>電源開關：自動。
>可用220V低電壓檢驗核相儀表是否正常。
>相位不同時，發出語言“相位不相同”并有燈光顯示。
最簡單的方法：用電燈泡檢測。
用電壓互感器找的相序，比較簡單好用，高壓接兩組電源的各一項，然后負載接燈泡，同相燈滅。另外，供電局有一種類似驗電器的相序辨別器，不過買是很貴的，可以讓他們做。
電纜一頭某相接地，在另一頭用萬用表對地測導通，通的那一相和接地那一相同相（PG电子网址用的指針式萬用表），10KV電纜PG电子网址就是這么測得。
▼▼▼
