智能化弱電基礎：綜合布線系統基本知識！

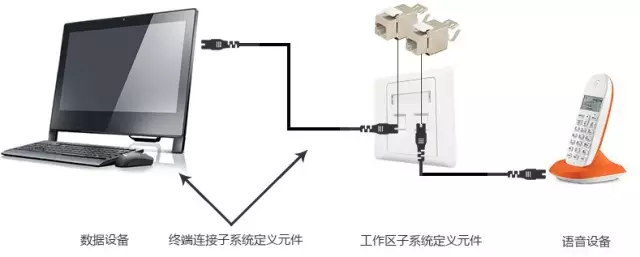

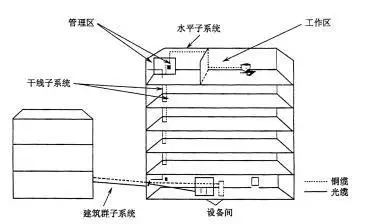

工作區子系統

工作區子系統由終端設備連接到信息插座之間的設備組成。包括：信息插座、插座盒、連接跳線和適配器組成。

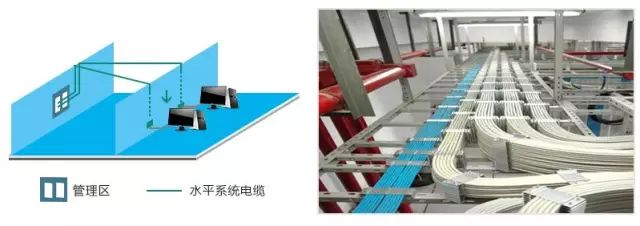

水平區子系統

水平區子系統應由工作區用的信息插座，樓層分配線設備至信息插座的水平電纜、樓層配線設備和跳線等組成。水平子系統根據整個綜合布線系統的要求，應在二級交接間、交接間或設備間的配線設備上進行連接，以構成電話、數據、電視系統和監視系統，并方便地進行管理。

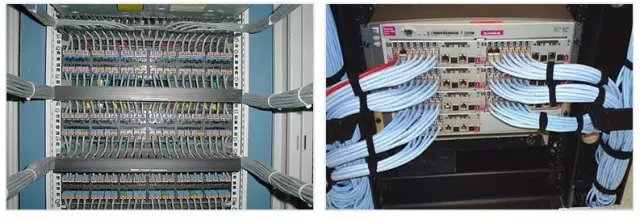

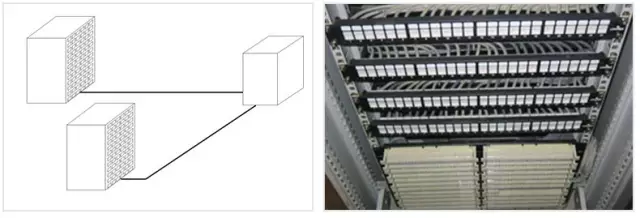

管理子系統

管理子系統設置在樓層分配線設備的房間內。管理間子系統應由交接間的配線設備，輸入/輸出設備等組成，也可應用于設備間子系統中。管理子系統應采用單點管理雙交接。

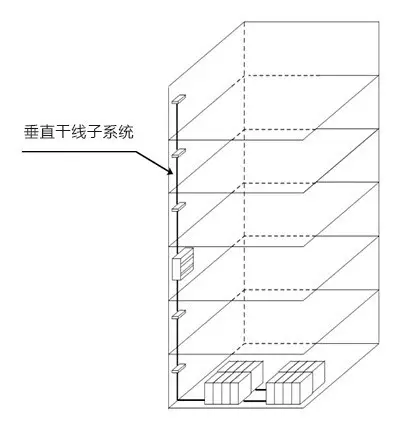

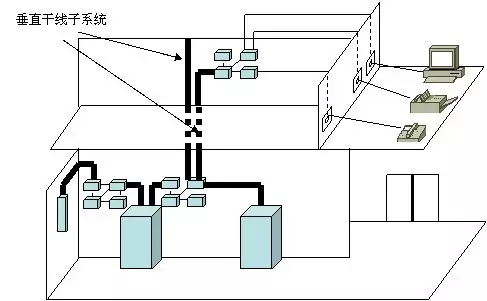

垂直干線子系統

通常是由主設備間（如計算機房、程控交換機房）提供建筑中最重要的銅線或光纖線主干線路，是整個大樓的信息交通樞紐。一般它提供位于不同樓層的設備間和布線框間的多條聯接路徑，也可連接單層樓的大片地區。

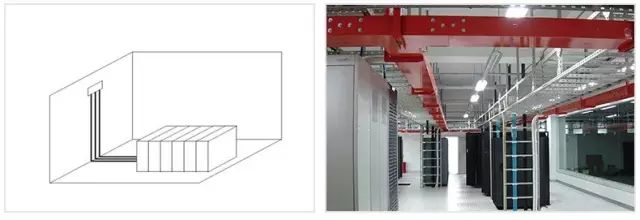

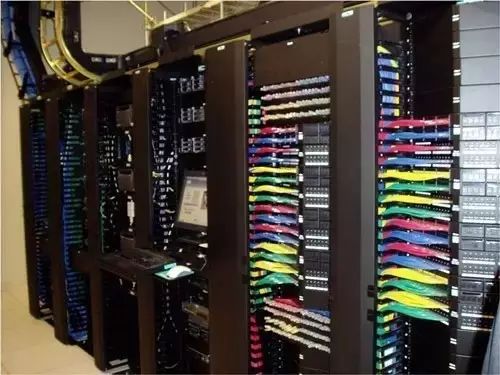

設備間子系統

設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備，進行網絡管理以及管理人員值班的場所。設備間子系統應由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。

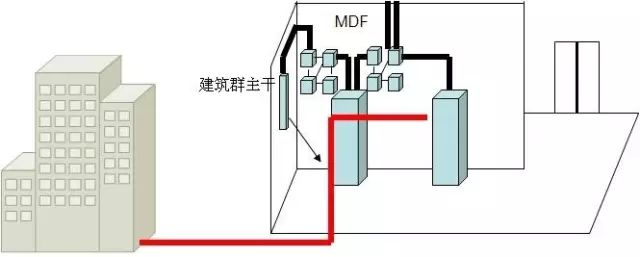

建筑群子系統

建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。它包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設備。

常用名詞：

1、應用系統：應采用某種方式傳輸信息的系統，這個系統能在綜合布線上正常運行。　　

2、線纜：線纜是指與信息技術設備相連的電纜、光纜及各種軟電纜。　　

3、綜合布線：綜合布線是由線纜及相關連接硬件組成的信息傳輸通道，它能支持多種應用系統。綜合布線中不包括應用系統中的各種終端設備和轉換裝置?！　?/span>

4、建筑群、園區：一個或多個建筑物構成的區域。例如：學校、工廠、機場、小區或軍事基地等?！　?/span>

5、建筑群干線電纜、光纜：在建筑群內，連接建筑群配線架與建筑物配線架的電纜、光纜。這種電纜、光纜還可用來直接連接不同建筑物間的建筑物配線架。

6、水平電纜、水平光纜：連接樓層配線架與信息插座之間的電纜、光纜。

7、設備電纜、光纜、軟線：把應用系統的終端設備連接到配線架的電纜、光纜組件。

8、工作區電纜、光纜、軟線：在工作區內，把終端設備連接到信息插座的電纜、光纜組件。工作區電纜、工作區光纜一般稱為軟電纜或跳接線。

9、電纜單元、光纜單元：型式和類別相同的電纜線對或光纖的組合，電纜單元可以帶有屏蔽層。

10、非屏蔽雙絞電纜、對絞電纜：由非屏蔽線對組成的電纜(簡稱非屏蔽電纜)。當有總屏蔽時，稱作帶總屏蔽的非屏蔽電纜。

11、屏蔽雙絞電纜、對絞電纜：由屏蔽線對組成的電纜(簡稱屏蔽電纜)。當有總屏蔽時，稱作帶電總屏蔽的屏蔽雙絞電纜。

12、混合電纜、光纜：兩個或多個不同型式或不同類別的電纜、光纜單元構成的組件，外面包覆一個總護套。護套內還可以有一個總屏蔽。其中，只由電纜單元構成的稱為綜合電纜;只由光纜單元構成的稱為綜合光纜;由電纜單元組件和光纜單元組件構成的稱為混合電纜。

13、跳線：不帶連接器的電纜線對或電纜單元，用在配線架上交接各種鏈路。

14、接插線：一端或兩端帶有連接器的軟電纜或軟光纜。用在配線架上連接各種鏈路，接插線也可用于工作區中。

15、配線架：使用接插線連接鏈路的一種交接裝置，通過配線盤可以方便地改換或斷開鏈路。

16、交接：使用接插線或跳線連接電纜、光纜或設備的一種非永久性連接方式。

17、互連：不用接插線或跳線，一根電纜或光纜直接連接到另一根電纜或光纜及設備的一種連接方式。

18、配線架：電纜或光纜進行端接和連接的裝置。在配線架上可進行互連或交接操作。

19、建筑群配線架：端接建筑群干線電纜、光纜的連接裝置。

20、建筑物配線架：端接建筑物干線電纜、干線光纜并可連接建筑群干線電纜、干線光纜的連接裝置。

▼▼▼
