電梯內安裝監控環境比較特殊，電梯要不停的上下運動，電梯網絡監控攝像機的安裝布線傳輸也就有了特殊的要求。目前來看，比較常用的主要有專用網線傳輸、無線網橋傳輸、電力貓傳輸方三種方式。

方案一：使用電梯專用網線傳輸

由于在電梯內安裝監控環境比較特殊，電梯要不停的上下運動，因此如果采用有線傳輸方式時需采用電梯專用的抗拉網線，不能使用普通網線，時間久了很容易被拉斷從而影響信號傳輸。

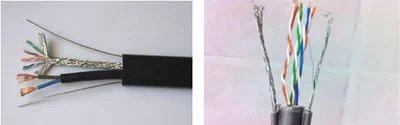

電梯專用網線可分為兩種，一種由雙絞線+兩芯電源線+鋼絲組成（如圖1所示），另一種由雙絞線+鋼絲組成（如圖2所示）。兩種線纜的共同點都是通過鋼絲提高線纜的抗拉性，不同點是一種含電源線，一種不含電源線，如果采用不支持POE供電的網絡監控攝像頭，可選擇第一種網線，如采用支持POE供電的網絡監控攝像頭，可選擇第二種。

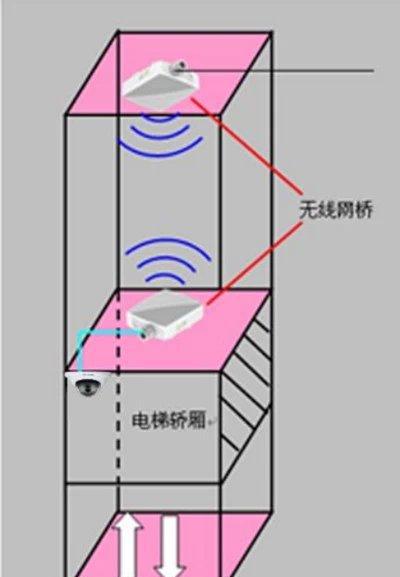

方案二：使用無線網橋傳輸方式

普通網線的最遠傳輸距離為100米，如采用宙視達科技視頻監控專用智能交換機可以傳輸250-300.如果樓層較高，也可采用無線傳輸方式，無線網橋發送端固定在轎廂頂部，無線網橋接收端固定在電梯井的頂部，電梯網絡攝像機供電可以直接采用轎廂頂部的AC220V電壓轉DC12V供電。使用無線網橋傳輸時應注意在設備調試過程中充分保證無線網橋的信號強度，確保視頻信號的流暢傳輸。

方案三：采用電力貓傳輸方式

電梯內安裝網絡攝像機也可以采用電力貓設備，利用電梯轎廂上的220V插座實現視頻數據的傳輸。電力貓即“電力線通訊調制解調器”，是通過電力線進行網絡傳輸?shù)腗odem俗稱。電力線是電梯中的必備線纜，利用電梯內現有的電力線和插座組件局域網絡，傳輸實時的高清視頻信號，可免除了巨額的鋪設電纜投資，節省了大量的人力物力。同時具有即插即用的特點，使用較為方便。

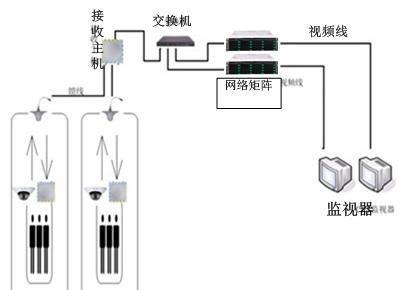

方案四：模擬高清攝像機同軸線傳輸+視頻編碼器的方案。

普通網線的最遠傳輸距離為100米，如果樓層較高，也可采用同抽高清攝像機+同軸線纜傳輸方式，75-5的視頻線可以傳輸300左右，然后通過編碼器轉成網口可以跟網絡攝像機同時通過光纖傳到監控機房，同時可以通過NVR集中存儲或者網絡矩陣集中解碼上墻。

▼▼▼
