1.要確認電纜的拉力

　　當電纜在兩個終端有多余時，應該按照需要的長度將其剪斷，而不應將其卷起并捆綁起來。電纜的接頭處反纏繞開的線段距離不應超過2厘米。過長會引起較大的近端串?dāng)_。在進行認證測試的時候，NEXT近端串?dāng)_就無法通過了。在接頭處，電纜的外保護層需要壓在接頭中而不能在接頭外。因為當電纜受到外界的拉力時受力的是整個電纜，否則受力的是電纜和接頭連接的金屬部分，會使接頭和模塊之間端接不牢靠。在電纜接線施工時，電纜的拉力是有一定限制的，一般為9公斤左右。請和電纜的供應商確認其拉力，過大的拉力會破壞電纜對絞的勻稱性。

　　2. 打線技巧要規范

　　有些施工工人在做條線的時候，并不是按照568A或者568B的打線技巧進行打線的，而是按照1、2線對打白色和橙色，3、4線對打白色和綠色，5、6線對打白色和藍色，7、8線對打白色和棕色，這樣的條線在施工的過程中是能夠保證線路暢通的，但是它的線路指標卻是很差的，特別是近端串?dāng)_指標特別差，會導致嚴重的信號泄漏，造成上網困難和間接性中斷。因此，項目經理一定要提醒制作工人不要犯這樣的錯誤。

　　3. 抗干擾有方案

　　在綜合布線系統中，水平線纜的管路盡量采用鋼管，主干線纜的敷設盡量采用橋架，然后在施工的過程中，做好鋼管與鋼管之間、鋼管與橋架之間、橋架與橋架之間的接地跨接工作。這樣的管路，我們再將非屏蔽線纜和大對數線纜敷設其中，可起到有效的屏蔽作用，減少外界干擾對綜合布線系統信號傳輸?shù)挠绊懀瑥浹a非屏蔽布線系統的不足。

　　4. 線槽最好安裝在吊頂內

　　在安裝線槽時應多方考慮，盡量將線槽安裝在走廊的吊頂內，并且去各房間的支管應適當集中至檢修孔附近，便于維護。集中布線施工要趕在走廊吊頂前即可，不僅減少布線工時，還利于已穿線纜的保護，不影響房內裝修。一般走廊處于中間位置，布線的平均距離最短，節約線纜費用，提高綜合布線的性能(線越短傳輸?shù)钠焚|(zhì)越高)，盡量避免線槽進入房間，否則，不僅費線，而且影響房間裝修，不利于以后的維護。

　　5. 分清大對數電纜的線序

　　在實際的施工中，經常會碰到25對或者100對大對數線纜的打接問題，不容易分清，在這里，為大家進行簡單的參數。以25對線纜為例說明。線纜有五個基本顏色，順序為白、紅、黑、黃、紫，每個基本顏色里面又包括五種顏色順序，分別為藍、橙、綠、棕、灰。即所有的線對1～25對的排序為白藍、白橙、白綠、白棕、白灰……紫藍、紫橙、紫綠、紫棕、紫灰。

　　對于100對線纜里面用以25對線纜為例說明。100對線纜里面用藍、橙、綠、棕四色的絲帶分成四個25對分組，每個分組再按上面的方式相互纏繞，我們就可以區分出100條線對。這樣，我們就可以一一對應地打在110配線架的端子上，只要在管理間和設備間都采用同一總打線順序，然后做好線纜的標識工作，就可以方便地用來傳輸電話了。

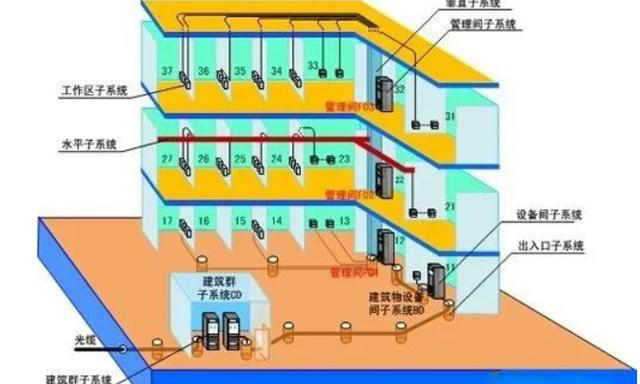

　　1、系統結構設計

　　一般大廈布線系統采用光纖 -UTP銅纜混合方案?？紤]到樓群的結構及多模光纜、雙絞線支持的最遠距離，設立計算機中心機房，在其它大樓各設1個樓宇配線間。樓群配線間與樓宇配線間的數據主干系統采用六芯室外多模光纜連接，可支持從傳統以太網、令牌環網、100Mb/s快速以太網、FDDI，622Mb/s ATM、千兆位高速以太網等多種應用，水平子系統布線采用超五類非屏蔽雙絞線，可支持高達622Mbps ATM和550MHz帶寬圖像應用，能更有效地減低串音干擾，使語音、數據及圖像傳輸更清晰、更有效。

　　2、工作區子系統

　　工作區子系統為用戶提供一個滿足高速數據傳輸?shù)臉?biāo)準信息出口，并實現了信息口與設備終端的匹配、連接。該部分主要包括跳線、軟線等非有源器件，其數據部分采用（ RJ45-RJ45）超五類壓接跳線，每個信息插座應可支持如下的終端設備：數據通信、語音通信、圖像傳輸?shù)取?/span>

　　3、水平（配線）子系統

　　水平（配線）子系統由信息插座、信息插座至樓層配線設備的電纜或光纜、樓層配線設備和跳線組成。信息插座均為 RJ-45制式。每一條數據水平雙絞線的長度均不應超過90米。水平雙絞線布線從房間內的信息點引出并布到相應的樓宇配線柜內。整個布線為星型拓?fù)浣Y(jié)構連接方式。其敷設采用PVC線槽安裝。

　　4、管理子系統

　　管理應對設備間、交界間和工作區的配線設備、線纜、信息插座等設施，按一定的模式進行標識和記錄，并符合以下規定：

　　1）規模較大的布線系統宜采用計算機進行管理，簡單的布線系統宜按圖紙資料進行管理，并應做到記錄準確，及時更新、便于查閱。

　　2）每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。

　　3）配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料。

　　4）電纜和光纜的兩端均應標明相同的編號。

　　5、設備間子系統

　　整個大廈的主設備間（計算機中心機房），主要放置主配線機柜、網絡服務器、交換機及其它網絡設備等?？紤]到大樓的高度及寬度，在樓層間分別設立分配線間。為了保證系統的安全可靠性，所有的配線設備及網絡設備必須置于機柜內。

　　設備間 (機房)的環境要求：

　　1）溫度、濕度要求

　　根據綜合布線系統有關設備和器件對溫、濕度的要求，設備間安 B級執行。即溫度為12～30攝氏度，相對濕度為35％～70％，溫度變化率

　　2）隔熱、防塵、防火、防靜電要求

　　這些因素會對計算機系統的性能及安全帶來嚴重的影響，為了使系統安全、可靠地運行，在對計算機機房裝修材料的選用、施工工藝等方面應加以考慮。建議地板選用抗靜電活動地板，墻壁采用防火涂料或裝金屬塑鋁板，天花吊頂選用金屬天花。

　　3）照明要求

　　設備間在距地面 0.8m處，照度不應低于200Lx。

　　4）供配電要求

　　設備間的供電電源應滿足以下要求：頻率：50Hz；電壓：380V/220V；建議提供獨立電源。

　　6、（垂直）干線子系統

　　干線系統是指從主配線間至樓層配線間的電纜。本綜合布線系統由于沒有另外設置樓層配線間，故不考慮垂直干線子系統的設計。

　　7、建筑群子系統

　　建筑群子系統將一個建筑物中的線纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上。它是整個布線系統中的一部分（包括傳輸介質）并支持提供樓群之間通信設施所需的硬件，其中有銅線，光纜等。

　　8、機房建筑要求

　　1）房屋凈高：3.0米。

　　2）樓地面采用活動防靜電地板(600x600mm)，其離地高度為300mm。

　　3）樓頂面采用T型明鋁合金龍骨架、微孔鋁天花板（600x600mm）吊頂。吊頂高度離活動防靜電地板面3.0米。

　　4）中心機房的新鮮空氣補給及排氣，采用換氣扇方式。預留換氣扇孔安裝高度為離地面3.5米。

　　9、 機房工作環境要求

　　1）溫度、濕度及空氣含塵濃度要求

　　開機時機房內溫、濕度應符合下表的規定：

　　項目

　　A級 B級

　　夏 季 冬 季 全年

　　溫度（℃） 23±2 20±2 18-28

　　相對濕度（ %） 45-65 40-70

　　溫度變化率（℃ /h）

　　關機時機房內溫、濕度應符合下表的規定：

　　項目

　　A級 B級

　　溫度（℃） 5-35 5-35

　　相對濕度（ %） 40-70 20-80

　　溫度變化率（℃ /h）

　　開機時主機房內的溫、濕度應執行 A級，基本工作間可根據設備要求按A、B兩級執行，其他輔助房間應按工藝要求確定；

　　主機房內空氣含塵濃度，在靜態條件下測試，每升空氣中≧ 0.5μm的塵粒數應少于18000粒。

　　2）噪聲、電磁干擾、振動及靜電

　　主機房內的噪聲，在計算機系統停機的條件下，在操作人員位置測量應小于 68dB(A)；

　　無線電波的干擾影響到很多電子設備工作的穩定性，計算機工作屬于弱小信號類，對干擾極為敏感，因此要做必要抗干擾的處理 ----接地或屏蔽，讓工作環境的無線電波干擾場強，當頻率為0.15-1000MHz時應低于126dB；

　　工作環境要防永磁場或電磁場干擾，其值不應小于 800A/m。為此，計算機等設備的放置位置與變電站等高壓強設備的距離保持5M以上；

　　主機房地面及工作臺面的靜電泄漏電阻，應符合國家標準《計算機機房用活動地板技術條件》的規定； 主機房內絕緣體的靜電電位不應大于 1kV。

　　3）機房的接地

　　根據國家標準 2887-89《計算機站場接地技術要求》中規定計算機機房應采用下列四種接地方式：

　　交流工作接地，接地電阻不應大于 4Ω；

　　安全保護接地，接地電阻不應大于 4Ω；

　　直流工作接地，可以分為直流地懸浮和直流地直接接大地兩種，從安全角度來講，直流地應直接接大地；

　　防雷接地，接地電阻不應大于 10Ω。

　　中心機房中，交流工作接地、安全保護接地、直流工作接地和防雷接地共用一組接地裝置，其接地電阻小于 1Ω。

　　4）機房的消防報警與滅火系統

　　計算機機房設置火災自動報警系統；

　　在機房吊頂上設置火災自動探測器，采用均布方式，每個探測器的保護面積為 10-15平方米；

　　火災自動探測器采用感煙探測器；

　　根據計算機中心的情況，機房內的滅火系統設置二氧化碳或鹵化烷固定滅火系統。

　　5）通風要求

　　為了保證中心機房內的新鮮空氣不斷得到補充和舊空氣不斷得到排出室外，需在中心機房設置換氣扇。

　　6）檢修電源考慮

　　依據相關的要求中心機房各房間及各樓宇配線間應裝設交流 220v維修用電源插座。電源插座安裝高度為距離活動防靜電地板面300mm。

　　10、系統屏蔽與接地

　　1）屏蔽效應

　　當綜合布線系統的周圍環境存在電磁干擾時，應采用屏蔽措施，以抑制電磁干擾。電纜即是電纜干線的主要發生器，也是主要的接收器，作為發生器，它向空間輻射電磁噪聲場；靈敏的電視機、計算機、通信系統和數據系統通過它們的天線，互連線和電源線接收這種電磁噪聲。

　　采用屏蔽系統最基本的是為了保證在有干擾環境下布線系統的傳輸性能。這里的干擾包括兩個部分：減少電磁輻射，即減少布線系統本身向外輻射能量。以及提高抗外來電磁干擾能力。線對單獨屏蔽的線纜還具有降低線對間串?dāng)_的能力。

　　為了消除干擾，除了要求屏蔽層設有間斷點外，同時還要求屏蔽系統必須達到完全連續的 360度完全屏蔽。一個完整的屏蔽系統要求處處屏蔽，一是有任何一點的屏蔽不能滿足要求，將勢必會影響到系統的整體傳輸性能。地線與一個點對點的連接來說，這個要求很難達到的。因為其中的信息插口，跳接線等。都很難做到屏蔽，因此，采用屏蔽并不能完全消除電磁干擾。另外，屏蔽層接地點之間的電壓差會導致接地噪聲，比如接地電阻過大，接地電位不均衡等。這樣在傳輸系統的某兩點間便會產生電勢差，進而產生金屬屏蔽層上的電流。這時，屏蔽層本身已經成為一個最大的干擾源，因而導致其性能遠不如非屏蔽的雙絞線。

　　對于屏蔽系統而言，單單有了一層金屬屏蔽層是不夠的，更重要的還要有正確、良好的接地系統，把干擾有效地引入大地，才能保證信號在屏蔽系統中安全，可靠地傳輸。

　　2）接地的類型

　　綜合布線系統接地要與其設備間，配線間放置的有源設備接地系統一并考慮。符合有源設備要求的接地系統也一定滿足綜合布線系統接地的要求。

　　接地分為直流工作接地、交流工作接地、安全保護接地、防雷保護地、防靜電接地和屏蔽接地等類型。

　　在接地系統中，用接地電阻來表示與大地結合好壞的指標，接地電阻值在《計算站場接地技術要求》中規定如下：

　　直流工作接地電阻不應大于 4Ω；

　　交流工作接地電阻不應大于 4Ω；

　　安全保護接地電阻不應大于 4Ω；

　　防雷保護接地電阻不應大于 10Ω。

　　綜合接地的接地電阻不應大于 1Ω。

　　3）配線柜接地要求

　　所有屏蔽線的屏蔽層都應良好地接地，屏蔽層首先連接到樓層配線柜的接地端上，每個樓層配線架接地端子應與配線間的接地裝置相連。

　　從樓宇配線架至接地裝置接地導線的直流電阻不得超過 1Ω并永久性地保持其連通。

　　4）接地導線要求

　　在距離接地體 30米以內（距合適的接地點），接地導線用直徑4毫米的外包絕緣套的多股銅芯線。

　　若距離接地體超過 30米時，接地線的直徑參考表如下：

　　距離（米） 導線直徑（毫米）

　　≤ 30 4.0

　　30-48 4.5

　　48-76 5.6

　　76-106 6.2

　　106-122 6.7

　　122-150 8.0

　　151-300 9.8

　　配線間中每個配線架均要可靠的接地到配線架（柜）的接地排上，其接地導線應不小于 2.5平方毫米，接地電阻小于1Ω。

　　11、 系統測試

　　1） 銅纜測試

　　對于每一個超五類信息端口都執行基本連接測試 (Basic Link Test)，其測試項目包括：

　　工作區的信息口和連接器

　　工作區到電訊間的水平線

　　電訊間的配線架接口

　　在測試過程之中，以下所有參數必須達到 EIA/TIA 568A TSB 67所定之標準：

　　線路連接圖 (wiremap)正確

　　水平雙絞線長度 (length)

　　線路衰減 (Attenuation)

　　近端串?dāng)_ (Near End Cross-Talk / NEXT)>24dB

　　2）光纜測試

　　測試標準 :光纜傳輸性能的測試可參照GB/T 8401執行。

　　（1）光衰減

無論是水平布線子系統，建筑物主干布線子系統還是建筑群主干布線子系統，光纜中的每芯光纖的光衰減不應超過下表的規定值。

　　光纜布線各子系統光衰減:

　　類型 單模光衰減 (dB)1310nm 單模光衰減 (dB)（1550nm） 多模光衰減 (dB)（850nm） 多模光衰減 (dB)1300nm

平布線 (100m) 2.2 2.2 2.5 2.2

　　建筑物布線 (500m) 2.7 2.7 3.9 2.6

　　建筑群布線 (1500m) 3.6 3.6 7.4 3.6

　　（2）全程光衰減

　　由若干子系統組合成的光纜布線鏈路，在工作波長點，每芯光纖的全程光衰減不應超過 11dB。上述測試方面，在從配線架連接到數據網絡設備之所有雙絞線電纜都要執行。在測試過程中，如有任何信息端口不能通過測試，需作出檢查，維修或更換，直至全部通過測試為止。而當整個布線工程完成后，全部之測試報告則會連同其他文件一并交到用戶手上作為紀錄。

▼▼▼
