安防行業中，經常會接觸到高清設備接口，通常碰到的高清接口有DVI、HDMI、VGA。

我們一般會在網絡上或者技術雜志上了解高清接口概念，但因為有些技術文章寫的籠統混淆，會對這些接口產生了一些技術誤解。

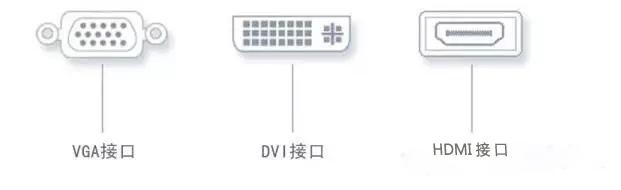

那么這三種接口之間有什么區別呢？拋開你的誤解，正確認識DVI、HDMI、VGA。

VGA

VGA（Video Graphics Array）還有一個名稱叫D-Sub。VGA接口共有15針，分成3排，每排5個孔，是顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口。它傳輸紅、綠、藍模擬信號以及同步信號（水平和垂直信號）。使用VGA連接設備，線纜長度最好不要超過10米，而且要注意接頭是否安裝牢固，否則可能引起圖像中出現虛影。

VGA支持在640×480的較高分辨率下同時顯示16種色彩或256種灰度，同時在320×240分辨率下可以同時顯示256種顏色。

DVI

DVI即數字視頻接口，是一種高速傳輸數字信號的技術，不再經過數模轉化。DVI接口有多種規范，常見的有DVI-A、DVI-D和DVI-I。DVI視頻傳輸避免了模擬視頻信號傳輸過程中發送端（一般為顯卡）的數模轉換和接收端（一般為LCD顯示器）的模數轉換過程，同時也避免了模擬信號傳輸過程中的噪聲干擾的問題，因此圖像無損失。

特點：

1、數字信號，避免了模/數轉換過程，信號沒有衰減，色彩更

純凈、逼真。

2、只傳送視頻信號，不傳送音頻信號。

3、支持多種格式，包括1920*1080全部高清格式。

4、有效傳輸距離僅5米左右。

HDMI

高清晰度多媒體接口（英文：High Definition Multimedia Interface，HDMI）是一種數字化視頻/音頻接口技術，是適合影像傳輸?shù)膶Ｓ眯蛿?shù)字化接口，其可同時傳送音頻和影音信號，最高數據傳輸速度為5Gbps。同時無需在信號傳送前進行數/?；蛘吣?數轉換。

特點

1、可以傳送無壓縮的音頻信號及高分辨率視頻信號，數字信號，質量高。

2、提高高達5Gbps的數據傳輸帶寬。

3、最高能支持1080P視頻。

4、理論20m，實際一般為3m左右。

5、同時傳輸音頻、視頻、版權保護，在消費電子領域非常受歡迎。

6、HDMI是外部接口，對于視頻的分辨率和色深的提升能力有限。

7、HDMI兼容性不好。

誤解一：HDMI是高清，VGA不是。

這三者不是等同關系，HDMI和VGA均是是信號傳輸方式，而高清是指一種視頻分辨率。HDMI支持高清，VGA也同樣支持。HDMI目前最高支持1920*1080P的高清格式，VGA支持從640*480一直到高達2560*1600的各種分辨率。高清是指一種清晰度極高的分辨率，包括：1280*720i、1280*720P、1920*1080i、1920*1080P等格式。從現有的分辨率上看，VGA可以支持遠遠高于高清的分辨率。

誤解二：HDMI帶寬高，VGA帶寬低。所以HDMI比VGA好。

HDMI的帶寬是數字信號帶寬，VGA是模擬信號帶寬，這是兩種不同技術的傳輸方式。如果要比較的話，可以在傳輸同樣的分辨率的情況下進行比較，比如高清，HDMI需要2.2GHz帶寬，而VGA僅僅需要172MHz帶寬。但是帶寬高并不等于HDMI傳輸了更多的視頻信號，這僅僅是因為傳輸技術的不同而已。

誤解三：HDMI信號不需要數模轉換，沒有信號損失；VGA信號需要數模轉換，信號損失大?！?/strong>

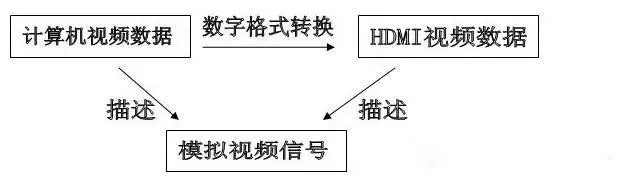

HDMI雖然不需要數字模擬轉換，但是還是要經過數字對數字的轉換。無論它是怎么樣的轉換過程，轉換成什么，終究是對模擬電信號的描述。他們的關系如下圖：

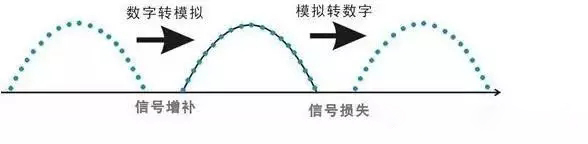

數字信號描述的信號是由一個個點組成的，在信號的變化中是不連貫的，而模擬信號的變化是一個連續的曲線，所以模擬信號的給人的真實感更好。當數字信號轉換至模擬信號的時候，直接出來的也是一個個的點（數字信號的采樣點），而沒有描述的部分會由轉換程序自動生成（類似與3D的抗鋸齒技術）以形成連續的模擬信號波形。模擬信號轉換至數字信號的時候，連續的模擬信號轉換為描述一個個點的數字信號，信號變得不完整。從這個過程看，數字信號轉換為模擬信號是有增強而不是有損失，而模擬信號轉換到數字信號才會有損失。

而在VGA傳輸過程中，VGA轉LVDS驅動液晶面板的信號損失可以忽略，因為在前后端數字采樣率相同的情況下，這些損失的信號本來就是（將數字信號轉換為模擬信號的時候）程序自動填補的部分，不是數字信號源原本信號的損失。如圖：

誤解四：HDMI是數字信號，對信號的衰減有很強的糾錯能力。

HDMI信號采用的是TMDS技術，屬于實時傳輸。TMDS結構不同于數據封包技術，只有數據封包的傳輸才具有一定的信號糾錯功能，比如：IP數據包技術和Displayport視頻的微封包技術。

誤解五：HDMI 的最高色深達到48位，所以效果好。

受液晶面板技術的制約，我們所看到的液晶電視機和顯示器的圖像均是8位或者10位的，因為目前液晶面板技術只能達到這一步。不僅僅液晶面板如此，連我們在網絡上下載的高清片源也是8位或10位的。不管是從信號片源還是終端顯示設備來看，高色深還僅僅是個概念性的東西，無任何實用價值。如果大家現在面前是液晶顯示器，可以現場調一下，將顯示屬性的32位真彩，改為16位，看看你的面前的圖像有沒有變化。

▼▼▼
