一、了解建筑物的功能

了解建筑物的功能包括辦公樓、出租寫字樓、政務辦公樓、學校、住宅、商業等單一功能或多功能建筑。了解建筑物內所涉及的弱電各系統(如通信網絡系統、計算機網絡系統、建筑設備自動化系統、安全防范系統)的功能和構成。

二、考慮建筑的所有相關問題

了解整體建筑結構(鋼筋混凝土、預制或后加固鋼筋混凝土、鋼筋混凝土金屬蓋板等)；了解各功能用房的使用性質及物理結構(拆裝墻板、混凝土或預制、擋板式空間)，了解家具安裝的類型(獨立辦公桌、配置線路的家具)。根據建筑結構的類型選擇系統使用的主干或配線子系統線纜路由；根據功能用房的性質選擇安裝水平介質時采用的組合方式；根據家具安裝的類型選擇插座的種類。

三、確定綜合布線系統的類型

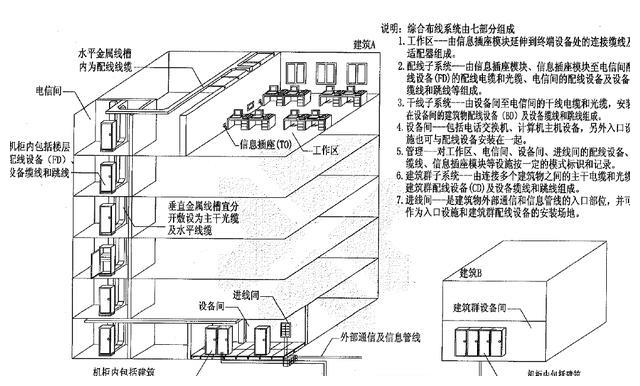

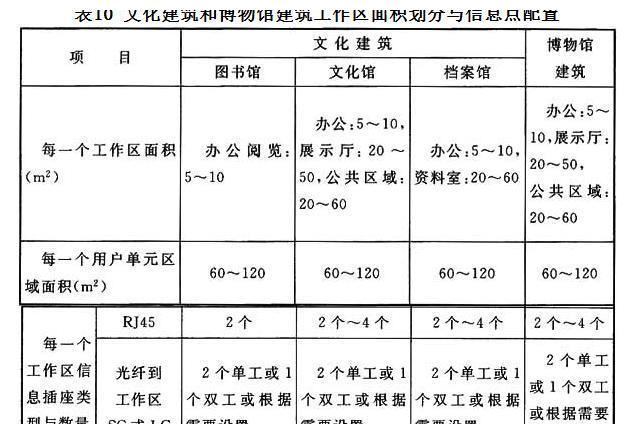

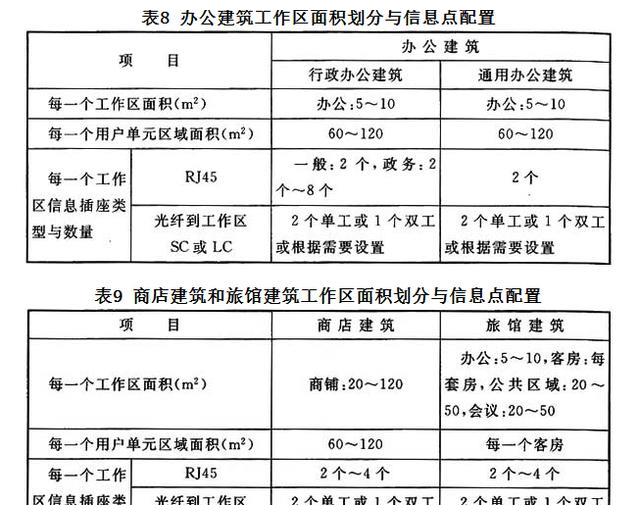

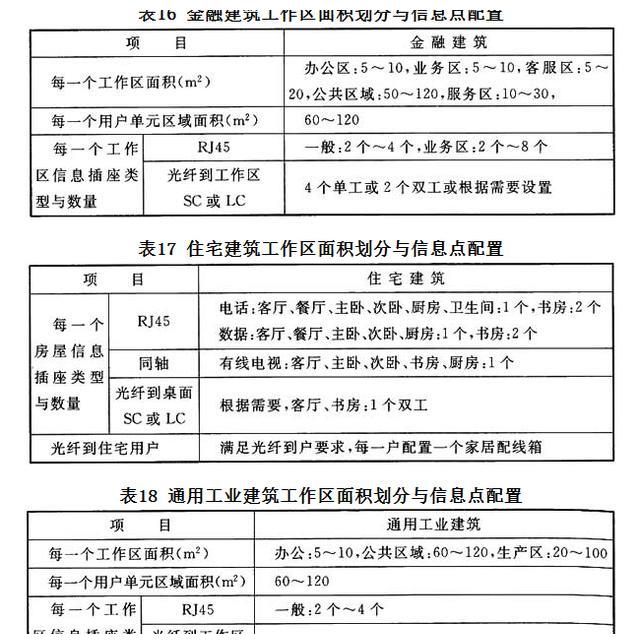

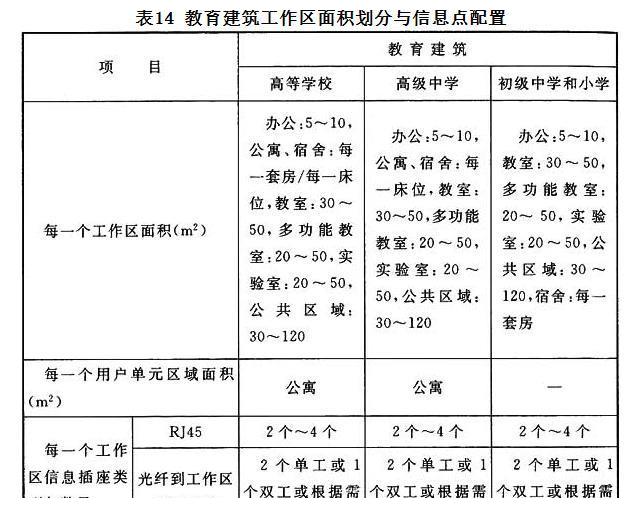

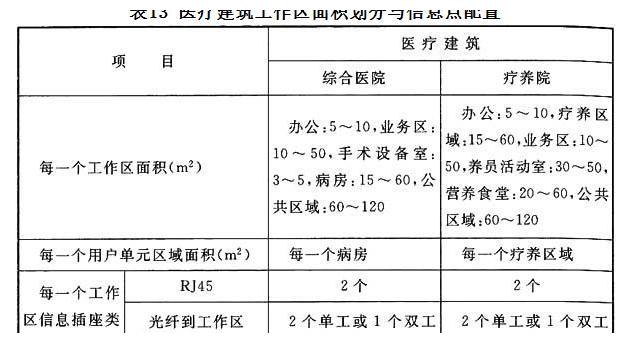

依據GB50311-2016、GB/T50314-2016和建筑功能及用戶提出的對綜合布線系統的要求，確定建筑各功能區的信息點數量配置類型。

四、確定綜合布線系統的等級

根據用戶的建設要求或建筑物內綜合布線系統所涉及的弱電各系統(通信網絡系統、計算機網絡系統、建筑設備自動化系統、安全防范系統)的傳輸標準要求，選擇綜合布線系統的等級(如D+級、E級、F級或光纖)

五、工作區設計

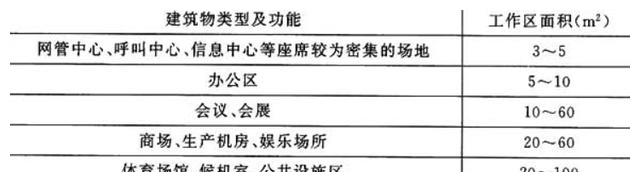

工作區面積需求劃分與建筑物的功能類型對應表。

六、配線子系統設計

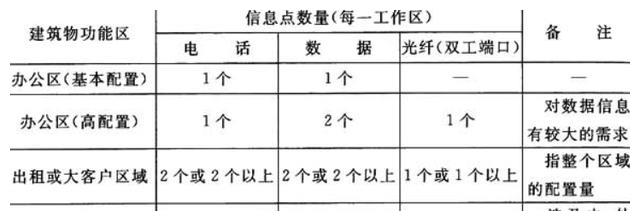

依據建筑平面圖紙，確定各平層布線系統配線設備放置位置(電信間)水平配線路由，滿足配線設備與工作區信息插座之間的水平纜線長度在90m范圍內。每個工作區信息點數量按用戶的性質、網絡構成和需求確定。

辦公型大開間區域可考慮終端未來可能產生的移動、修改和重新安排的條件，采用多用戶信息插座和集合點的配置方式。

用戶對電磁兼容性要求較高的區域，按照屏蔽布線系統設計，并注意與其他系統保持必要間距。

七、干線子系統設計

確定干線纜線中語音主干和數據主干的線纜選型，語音主干采用大對數線纜，網絡主干采用光纜或4對對絞線纜，對數或芯數的確定應滿足工程的實際需求，并留有適當?shù)膫浞萑萘俊?/span>

語音主干對數按每一個語音信息點(8位模塊)配置1對線，當采用ISDN用戶終端(S接口——4線接口)時，主干線纜應按2對線配置；并在總需求線對的基礎上至少預留約10%的備用線對。數據主干光纜芯數按照網絡配置情況而定。光纜分為多模光纖和單模光纖，不同介質支持網絡及傳輸距離。

八、設備間設計

確定設備間與網絡機房、程控交換機房(模塊局)的關系，確定設備間的位置及空間大小，向相關專業提出設備間的工藝要求，包括溫濕度、通風、供電、接地等條件。

九、管理

管理分為配線色標和標簽兩部分，配線色標用于區分干線電纜、配線電纜或設備端點；標簽表明端接區域、物理位置、編號、容量、規格等，便于維護人員的操作。

十、建筑群子系統設計

根據各建筑子系統的相互關系、連接路由條件及相互的間距，確定建筑群子系統的纜線類型、敷設路由及根數。

十一、系統對供電及接地系統提出的要求

電信間、設備間的供電要求，工作區的供電方式要求。系統在遇到外界干擾時采取的防護措施，系統接地、系統屏蔽接地、系統配線設備接地、系統信息插座接地、系統金屬保護管(槽)接地、系統受到供電系統影響的保護，系統過壓過流及諧波干擾保護。

十二、施工圖紙平面圖設計

依據建筑各功能用房劃分，確定工作區配置原則，設置信息出口。根據各層電信間的位置及其管理的信息出口分布情況，確定配線子系統路由，在平面圖上畫出管槽路由，標注管槽的規格及敷設方式。根據設備間、電信間的位置及干線子系統路由，在平面圖中畫出千線管槽，標注管槽的規格、型號及敷設方式。確定電信間及設備間位置，并畫出相關設備布置圖。根據各建筑物的位置，確定建筑群子系統的路由，在室外總平面圖上畫出直埋纜線或地下管道、電纜溝、架空纜線、墻壁纜線的路由。根據設備間的位置及室外電信的引入條件，預留室外電信光纜或大對數線纜引入口位置及引至設備間的路出。當本地設置由信模塊高時，數線纜引入口位置及引至設備間的路由。當本地設置電信模塊局時，要向相關專業索取模塊局專用機房的工藝要求。

十三、施工圖紙系統圖設計

將平面圖中所畫的工作區信息插座出口按末端支持應用劃分，分別標出數量；畫出語音、數據等各種主機設備及其配線設備。

十四、綜合布線系統的設計、施工說明應包含以下內容：

設計依據、用戶要求、系統設計類型、各子系統設計原則、外線條件、施工做法、電氣防護及接地要求和線纜防火的要求說明。
