有朋友問到如何判斷網線的好壞?我們都知道,項目中經常出現的一些小故障,其實很大一部分原因跟網線是有直接關系的。
尤其是在監控項目中,往往故障最容易忽略的就是網線的問題,網線作為最常用的傳輸載體,我們有必要了解如何識別它的優劣,本文和大家一起來看下。
其實劣質的網線無非兩種:
一種是線芯的材質,銅包鐵、銅包鋼、雜銅等。
另一種是線徑的尺寸,會比國標小很多。
關于網線的材質,弱電君這里不詳說,大家可以看下面這篇擴展閱讀,很詳細。
擴展閱讀:網線的六種材質,認清了可以防坑
那么如何判斷網線的優劣呢?
一、從網線的柔韌性辨別
因為好的網線一般采用純銅制作的,而用純銅生產出來的網線呢在摸上去感覺應該比較軟而且手感飽滿,可以任意彎曲,彎曲后會慢慢恢復原形;
而一些廠商在生產網線時為了降低成本,在銅中添加了其他的金屬元素,做出來的導線比較硬,不易彎曲,有凹陷感,彎曲后不易恢復原形在使用中容易產生斷線。
二、從網線的可燃性去辨別
一般來說組成網線的材料必須要求有抗燃燒性,因此大家在選擇網線時,可以檢查網線外皮的可燃燒性,以辨別真?zhèn)巍?/span>
在具體測試時,大家可以先用剪刀切取2厘米左右長度的網線外皮,然后用打火機對著外皮燃燒,正品網線的外皮會在焰火的燒烤之下,逐步被熔化變形,但外皮肯定不會自己燃燒起來;
可以找來一段正品網線與偽劣網線,并同時用打火機點燃它們,幾秒鐘后,正品網線應只是冒白煙并隨著時間推移,逐步熔化變形,而偽劣網線不到2秒鐘,就會被輕易點燃了,而且伴有大量黑煙產生。

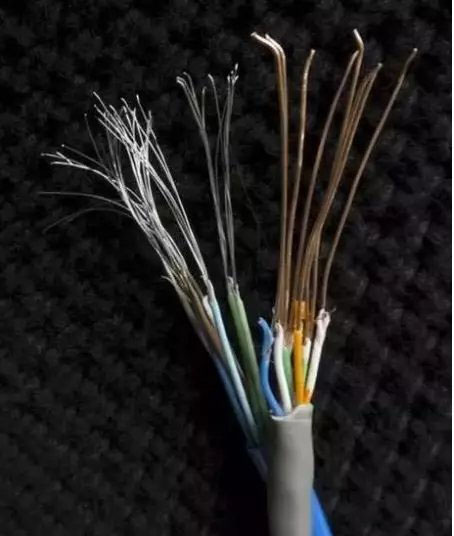

三、從網線線芯成色純度去辨別
剪開護套外層,將絕緣拔去,剪開導體一小節觀察看橫截面銅色是否均勻,如果是純銅,就會呈均勻黃金色;但如果里面參雜了鐵或鋁,或者其他合金則可看到明顯的白色雜點或黑色。
另外,用陽火燒導體銅的表面會呈現外色變黑,而內色仍是不變的黃色,擦去燒完變黑的部分后銅仍保持原來的顏色;但如果含鐵無論你怎么擦它都是暗淡的黑色。
判斷網線是否夾雜鐵嚴重,可以剪一小段銅芯,去除包住的塑料,看是否能用螺絲刀提起就行了,因為螺絲刀頭帶有磁性,如果是純銅則無法吸附,摻雜鐵后則不同,假貨摻雜鐵可降低成本,但會引起電纜電阻不匹配,會縮短傳輸距離、降低傳輸速度等。

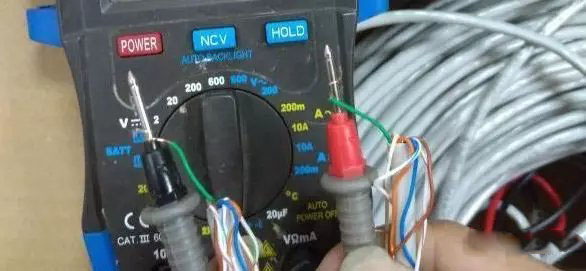

四、測網線電阻值法判斷
這個是最直接的方法,也是最有說服力的。
我們采用數字萬用表的電阻檔對網線的相對應芯線進行測量,所得阻值可以根據下面所給的參數進行比較,從而得知網線的好壞。
關于萬用表的詳細使用,推薦下面這篇,很詳細。
關于萬用表的使用:萬用表如何使用?一文全了解
如何測量呢?
測量網線時,可以將單芯銅絲纏繞在萬能表上,將手放開,這種測出來的電阻是正常的。一般來說,不同的材質會有不同的電阻值。注意的是網線單芯測試電阻,一定是要是同一條芯測試,也就是顏色一樣。
以300米的網線長度為準:
超五類無氧銅的單芯標準阻值為28歐姆左右;
六類無氧銅的單芯標準阻值為21~23歐姆。
超五類銅包鋁的單芯標準阻值為85歐姆左右;
超五類鐵的單芯標準阻值為170歐姆;
銅包銀網線45歐姆左右;(這里所謂的銀是一種進口高純度鋁);
相同長度相同線徑線纜:鐵的電阻是銅的7倍左右,鋁是銅的1.7倍左右。
那么網線電阻的標準是多少呢?
達到標準是百米小于等于9.5歐姆。
超五類線或超6類線整箱(300米)的測試電阻值超過30歐姆,就肯定是非銅或線徑不足。
