門禁系統在我們的生活工作中使用較多，但對于門禁系統安裝，大家又知道多少呢？下面就給大家分享一下門禁系統安裝的內容。

門禁系統是現代商業大廈、小區、學校、企業等使用較多的安全保安系統。門禁系統是先選 個現代化安全管理系統，集微機自動識別技術和現代安全管理措施為一體。下面圖為門禁安裝示意圖：

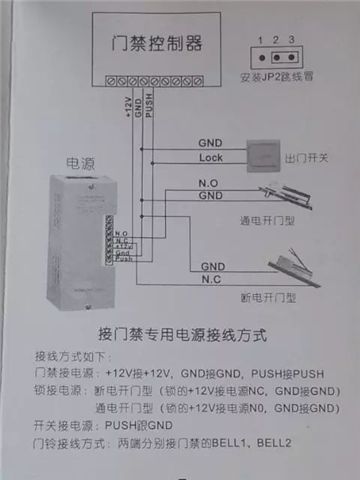

下面圖為常規門禁系統接線圖

一、設備安裝前考慮事項

安裝門禁前，勘查現場需要了解一些什么情況

首先要確定是裝聯網型還是獨立型。聯網型比較復雜，須了解門的結構裝什么鎖，讀卡機的安裝位置，管理中心的位置以及它與控制主機、讀卡器的距離，走線方式，另外還有電源的位置，管路是否到位等。

注意什么樣的門配什么樣的鎖時，千萬不要把鎖孔的位置開錯了或是開偏了，比如玻璃門，有無框玻璃門和有框玻璃門。玻璃門一般都裝電插鎖，有框玻璃門一般是把插片放在門框上，所以鎖孔是正對著門開的。如果是無框玻璃門就要用到玻璃門夾，所以鎖孔肯定偏向內側。木門，如果厚度不夠安裝電插鎖，就要裝電磁鎖，支架放什么位置要選好。還有一些問題在實際操作中可能會碰到，如開孔的地方是什么裝飾材料就會有相應問題，大理石的材料就要在裝上去以前就確定好位置開好孔，不然會給開孔帶來麻煩。

門禁的安裝一般包括讀卡器、控制器、門鎖、按鈕的安裝。在詳細介紹如何安裝之前，我們先來說一下門禁的安裝位置，因為門禁的安裝位置直接影響到門禁的刷卡使用和施工難度，這是比較重要的。

1、如果是水泥墻或者是石墻，可以采用管線外置或者避開大理石；　　

2、如果是鐵門或者是不銹鋼門，門禁安裝的時候要避開金屬物，可以把門禁安裝位置的金屬切掉。讀卡器可用塑膠片墊高，以避免干擾；

3、為了保證通訊效果和以后設備的增加升級，控制器安裝位置也要注意。如果控制器與電腦采用TCP/IP網絡通訊，在布線方便的情況下，可將所有控制器放到溫控環境更為完備的中心機房或弱電井，便于維護。如距離過遠，也可將控制器就近連接網絡。

讀卡器到控制器的線

建議用8芯屏蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線），數據線Data1Data0互為雙絞。線徑建議0.3平方毫米以上。最長不可以超過100米。屏蔽線接控制器的GND。按鈕到控制器的線，建議采用兩芯線，線徑在0.5平方毫米以上。

按鈕到控制器

可用兩芯網線，線徑建議0.5平方毫米以上。

電鎖到控制器

建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，和；或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。門磁到控制器的線，建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

門禁控制器安裝時要重點注意以下方面：

1、防電磁干擾

對于讀卡器、開門按鈕要特別注意防電磁干擾，特別是照明開關、電動打字機和計算機等的干擾問題。在條件允許的情況下，讀卡器安裝位置應距離強電電源30cm以上。

2、預防傳輸信號的衰減

門禁控制器的安裝要考慮到控制器和讀卡器之間的距離，理想的傳輸距離是100m之內。對于信號傳輸電纜，必須考慮電纜屏蔽和因遠距離傳輸帶來的信衰減，在管路施工過程中，應采用材質為鋼材的線管和電纜橋架，并做好可靠接地。

門禁系統施工中布線需要注意

1、所有走線都必須套管， PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。強烈建議：本系統的所有走線必須同220V強電線分開套管

2、雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

3、建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。

4、請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。

5、不建議您擅自對接其他附加設備，所有非常規的操作，請務必先與我方工程師溝通。

6、用電方面，不要將控制器和其他大電流設備接在同一供電插座上。

7、讀卡器、按鈕的安裝高度距地面1.4米，可以根據客戶的使用習慣，適當增加或者降低。

8、控制器建議安裝在門內側的天花板上或弱電井等便于維護的地點。

9、接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。

10、線與線的連接，最好使用電烙鐵焊接，擰接方式容易造成接觸不良。

二、設備調試

1、系統安裝完成后，先把一路門禁讀卡器信號接入主機，然后單獨檢測該路門禁讀卡器情況，有無漏報、誤報情況發生。這一路檢測沒問題后在接入另一路，如此這樣，把每一路都單獨檢測一遍，確認無誤后再把所有線路接齊。

2、管理人員可以根據使用人員的權限分別授權，如部分人員可以在任意時間進出任意的地點，普通人員只能憑授權卡在授權時間內進出授權范圍。當所有門禁點的正常開啟和非法開啟時，查看控制中心電腦是否有記錄。

3、嘗試中心電腦因故障或其它原因不能和控制器連接，控制器是否可以獨立紀錄所控制門點的相關信息，當中心電腦連接后，所有信息是否可以自動上傳，是否可以保證信息紀錄的完整性。

4、做好調試記錄。

5、最后填寫竣工報告。

三、管線安裝

1、安裝工程布線應符合國家規定“電氣裝置工程施工及驗收規范”及國家頒發的有關規范及規定。在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽內的積水及雜物清除干凈。不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽同一槽孔內。導線在管內或線槽內，不應有接頭或扭結。

導線的接頭，應在接線盒內焊接或用端子連接。小截面系統連接可以絞接，絞接匝數應在五匝以上，然后搪錫，用絕緣帶包扎。管線經過建筑物的變形縫，(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。接線端子箱內的端子宜選擇壓接或帶錫焊接點的端子板，其接線端子上應有對應的標號。

2、門禁控制器應安裝牢固，不得傾斜，并應有明顯標志。安裝在輕質隔墻上，應采取加固措施。引入門禁控制器的電纜或電線，配線應整齊、避免交叉，并應固定牢固電纜芯線和所配導線的部均應標明編號，并與圖紙不易褪色；端子板與每個接線端，接線不得超過二根；電纜芯和導線應留有不小于20cm余量；導線應綁扎成束；導線引入線穿線后，在進線管處應封堵。

3、門禁控制器的主電源引入線應直接與電源連接，嚴禁用電源插頭，主電源應有明顯標志；門禁控制器的接地牢固，并有明顯標志。

4、監控室內接地母線的路由、規格應符合設計要求。施工時應符合下列規：接地母線的表面應完整，無明顯損傷和殘余焊劑渣，銅帶母線光，滑無毛刺，絕緣層不得有老化龜裂現象；接地母線應鋪放在地槽或電纜走道中央，并固定在架槽的外側，母線應平整，不得有歪斜、彎曲。母線與機架或機頂?shù)倪B接應牢固端；電纜走道上的銅帶母線可采用螺絲固定，電纜走道上的銅絞線母線，應綁扎在橫檔上；系統的工程防雷接地安裝，應嚴格按設計要求施工。接地安裝，應配合土建施工同時進行。

四、門禁系統組網方式

1、由于門禁系統屬于安防子系統，一般與視頻監控、停車場系統等安防系統集成，共用安防網絡，所以目前的門禁系統主流為網絡門禁系統。

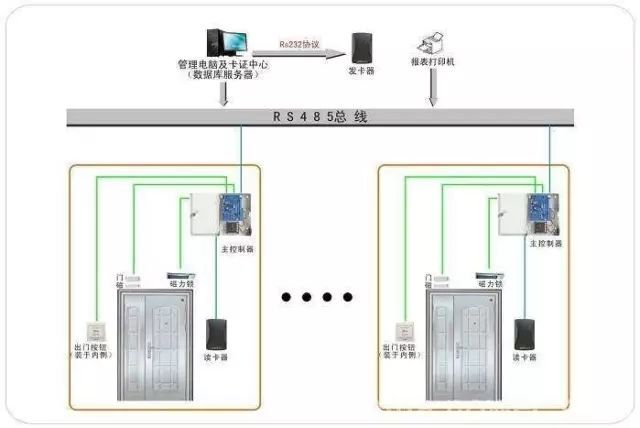

2、RS485總線制門禁系統，一般為手拉手。一般選用RVVP型線纜
