一、光纜的基礎知識
光纖的完整名稱叫做光導纖維英文名是 OPTIC FIBER，是用純石英（玻璃）以特別的工藝?yán)杀阮^發還細中間有介質的玻璃管，可以在很短的時間內傳遞巨大數量的信息。
1、多模光纖和單模光纖
多模光纖
定義：具有大的芯徑(50或62.5μm) ，能夠采用不同的傳輸路徑（多個模式）來傳輸?shù)墓饫w。
優點：容易與光源以及其他光纖進行耦合，光源（發射機）成本低，并且具有簡單的連接與熔接特性。
缺點：具有相對較高的衰減、低帶寬，使得光在多模光纖內的傳輸被限制于短距離。
應用：主要應用在接入網和局域網等短距離場合。
單模光纖
定義：芯徑較?。?um)，只能采用一種傳輸路徑（單個模式）來傳輸?shù)墓饫w。
優點：消除了模式色散，衰減小，傳輸距離遠,大帶寬，能在超長距離上承載10Gbit/s與40Gbit/s信號。
缺點：不能與光源以及其他光纖進行耦合，光源（發射機）成本高。
應用：主要應用在長途骨干網、城域網、接入網等場合。
2、常見光纜結構
光纜是以一根或多根光纖或光纖束制成符合化學、機械和環境特性的結構。不論何種結構形式的光纜，基本上都是由纜芯、加強元件和護層三部分組成。

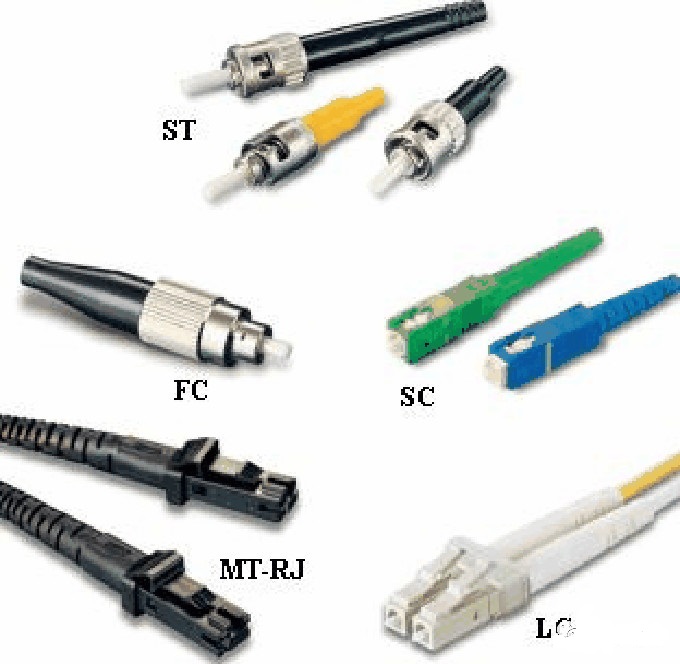

3、光纖接頭類型
單模室內纜通常外護套顏色為黃色。
多模室內纜通常外護套顏色為橙色。

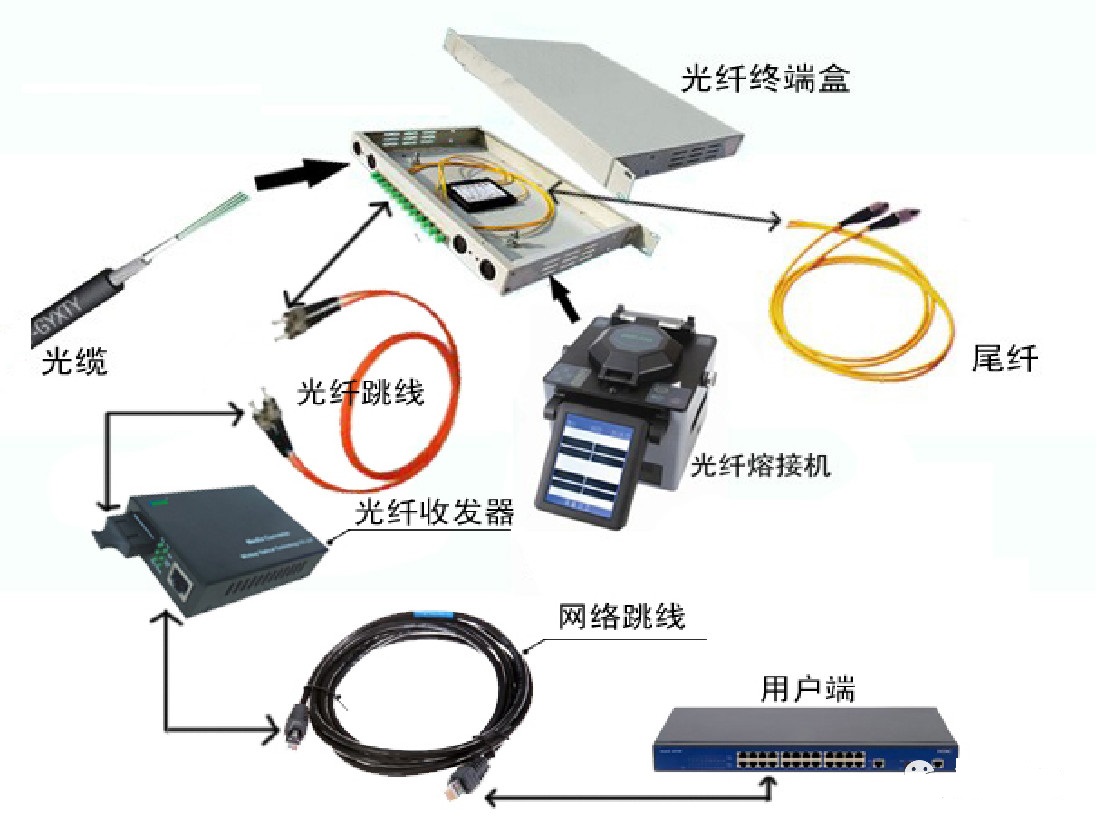

4、常見光纖設備連接方式
二、光纖熔接

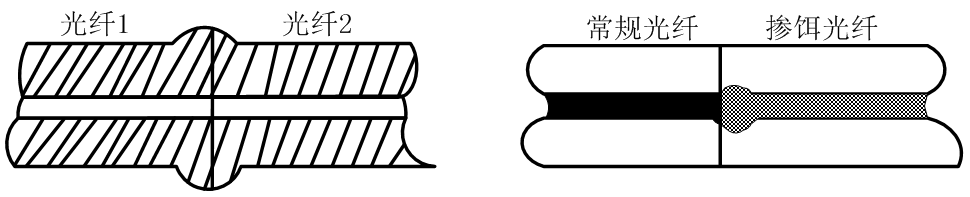

光纖連接采用熔接方式。熔接是通過將光纖的端面熔化后將兩根光纖連接到一起的，這個過程與金屬線焊接類似，通常要用電弧來完成，如下圖所示：

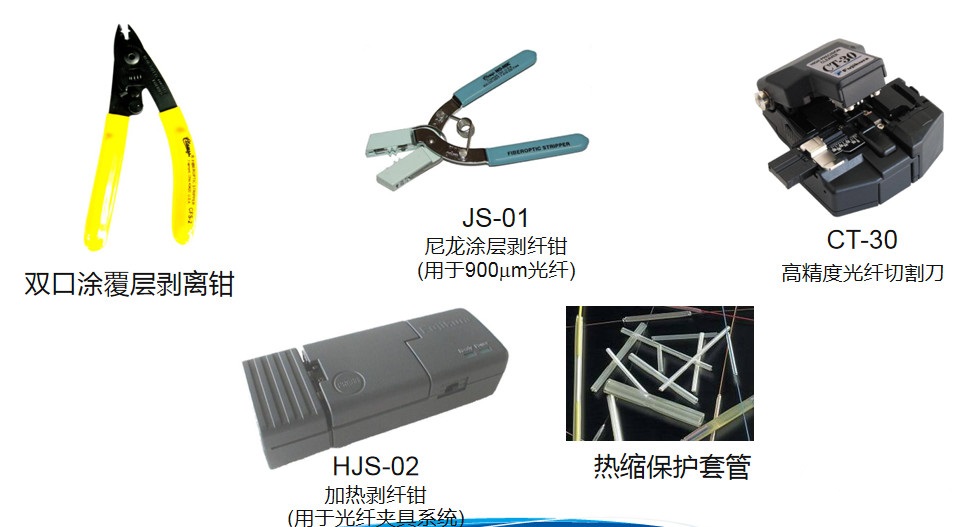

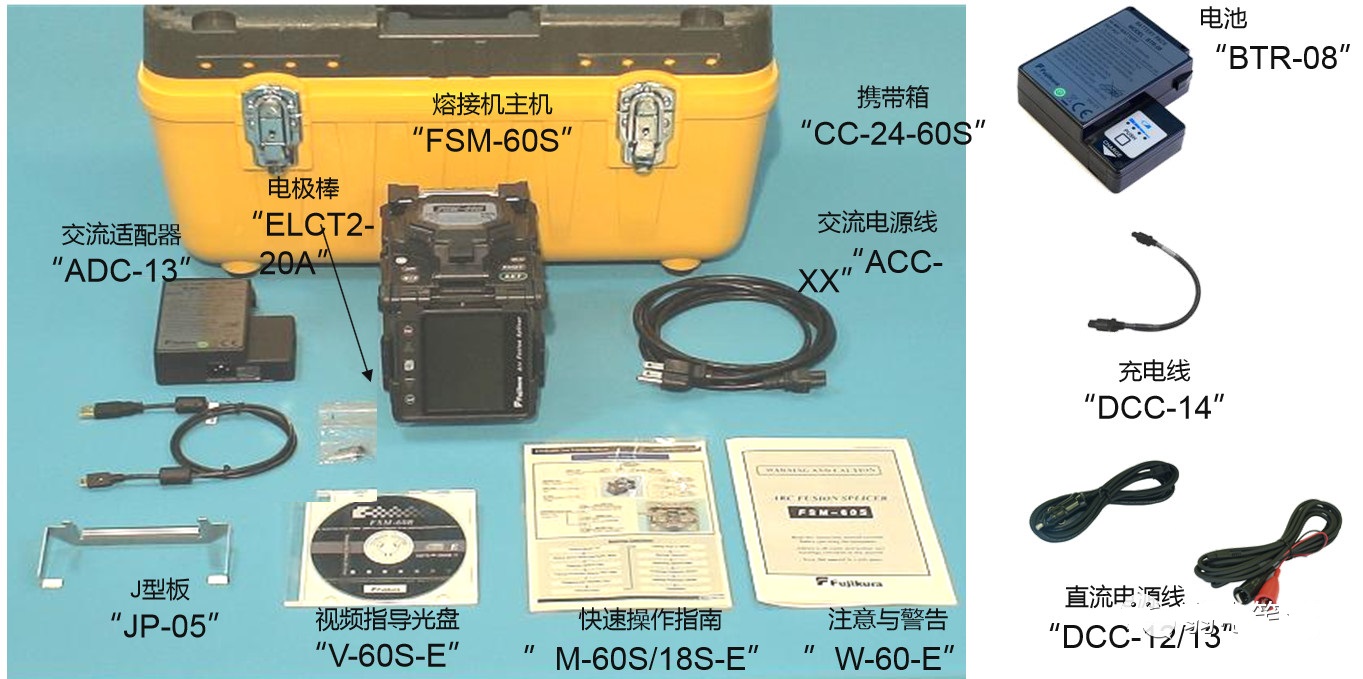

1、光纖熔接設備和工具如下圖所示：
2、光纖熔接的過程和步驟：
（1）開剝光纜，并將光纜固定到接續盒內
在開剝光纜之前應去除施工時受損變形的部分， 使用專用開剝工具，將光纜外護套開剝長度1m左右，如遇鎧裝光纜時，用老虎鉗將鎧裝光纜護套里護纜鋼絲夾住，利用鋼絲線纜外護套開剝，并將光纜固定到接續盒內，用衛生紙將油膏擦拭干凈后，穿入接續盒。固定鋼絲時一定要壓緊，不能有松動。否則，有可能造成光纜打滾折斷纖芯。
（2）分纖
將光纖分別穿過熱縮管。將不同束管，不同顏色的光纖分開，穿過熱縮管。剝?nèi)ネ扛矊拥墓饫w很脆弱，使用熱縮管，可以保護光纖熔接頭。如下圖所示：
（3）準備熔接機
打開熔接機電源，采用預置的程式進行熔接，并在使用中和使用后及時去除熔接機中的灰塵，特別是夾具，各鏡面和V型槽內的粉塵和光纖碎沫。
（4）制做對接光纖端面

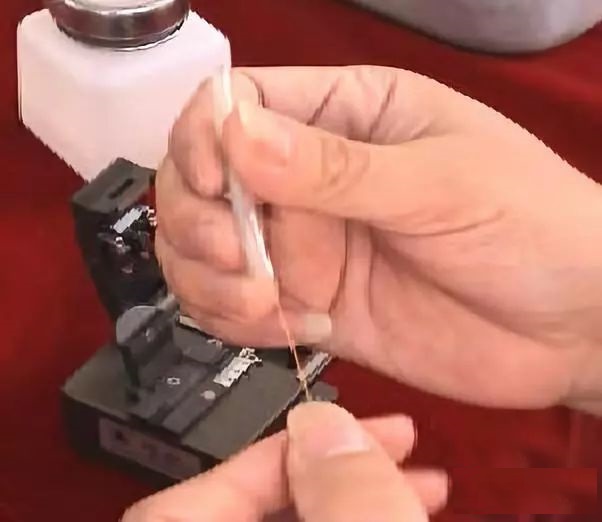

光纖端面制作的好壞將直接影響光纖對接后傳輸質量，所以在熔接前一定要做好被要熔接光纖的端面。首先用光纖熔接機配置的光纖專用剝線鉗剝?nèi)ス饫w纖芯上的涂覆層，再用沾酒精的清潔棉在裸纖上擦拭幾次，用力要適度，如下圖：

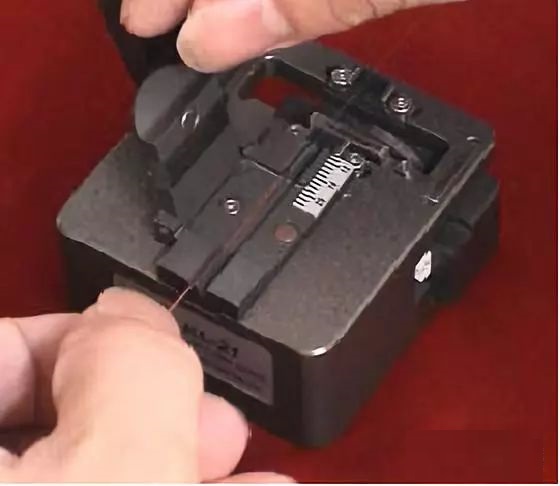

然后用精密光纖切割刀切割光纖，切割長度一般為10mm~15mm，如下圖：
（5）放置光纖

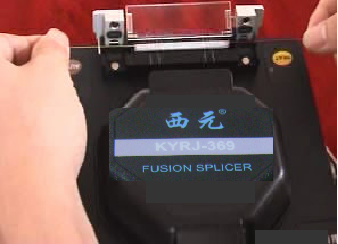

將光纖放在熔接機的V形槽中，小心壓上光纖壓板和光纖夾具，要根據光纖切割長度設置光纖在壓板中的位置，一般將對接的光纖的切割面基本都靠近電極尖端位置。關上防風罩，按“SET”鍵即可自動完成熔接，如下圖：
（6）移出光纖用加熱爐加熱熱縮管
打開防風罩，把光纖從熔接機上取出，再將熱縮管放在裸纖中間，在放到加熱爐中加熱。加熱器可使用20mm微型熱縮套管和40mm及60mm一般熱縮套管，20mm熱縮管需40秒，60mm熱縮管為85秒。如下圖。
（7）盤纖固定
將接續好的光纖盤到光纖收容盤內，在盤纖時，盤圈的半徑越大，弧度越大，整個線路的損耗越小。所以一定要保持一定的半徑，使激光在光纖傳輸時，避免產生一些不必要的損耗。
（8）密封和掛起
如果野外熔接時，接續盒一定要密封好，防止進水。熔接盒進水后，由于光纖及光纖熔接點長期浸泡在水中，可能會先出現部分光纖衰減增加。最好將接續盒做好防水措施并用掛鉤并掛在吊線上。至此，光纖熔接完成。
3、光纜接續質量檢查
在熔接的整個過程中，保證光纖的熔接質量、減小因盤纖帶來的附加損耗和封盒可能對光纖造成的損害，絕不能僅憑肉眼進行判斷好壞：
1）熔接過程中對每一芯光纖進行實時跟蹤監測，檢查每一個熔接點的質量；
2）每次盤纖后，對所盤光纖進行例檢，以確定盤纖帶來的附加損耗；
3）封接續盒前對所有光纖進行統一測定，查明有無漏測和光纖預留空間對光纖及接頭有無擠壓；
4）封盒后，對所有光纖進行最后監測，以檢查封盒是否對光纖有損害。
4、影響光纖熔接損耗的主要因素
影響光纖熔接損耗的因素較多，大體可分為光纖本征因素和非本征因素兩類。
光纖本征因素是指光纖自身因素，主要有四點：
1）光纖模場直徑不一致；
2）兩根光纖芯徑失配；
3）纖芯截面不圓；
4）纖芯與包層同心度不佳。
影響光纖接續損耗的非本征因素即接續技術。
1）軸心錯位：?jiǎn)文９饫w纖芯很細，兩根對接光纖軸心錯位會影響接續損耗。
2）軸心傾斜：當光纖斷面傾斜1°時，約產生0.6dB的接續損耗，如果要求接續損耗≤0.1dB，則單模光纖的傾角應為≤0.3°。
3）端面分離：活動連接器的連接不好，很容易產生端面分離，造成連接損耗較大。
4）端面質量：光纖端面的平整度差時也會產生損耗，甚至氣泡。
5）接續點附近光纖物理變形：光纜在架設過程中的拉伸變形，接續盒中夾固光纜壓力太大等，都會對接續損耗有影響，甚至熔接幾次都不能改善。
其他因素的影響：
接續人員操作水平、操作步驟、盤纖工藝水平、熔接機中電極清潔程度、熔接參數設置、工作環境清潔程度等均會影響到熔接損耗的值。
