我們做弱電工程的都需要規劃?rùn)C(jī)柜內的設備擺放順序，如何做好網格機房機柜、機架內的空間規劃呢?本文的思路大家可以參考一下。

一、規劃說明

網格機房機柜、 機架(以下簡稱機柜)均按照標準的42U機柜考慮。

其中最上方的4U空間為光纖配線架專用，最下方的4U為110配線架專用，這兩種配線架排布和打接時均按由上至下的先后順序排列(如個別機柜中沒有該類配線架則空間預留，不得占用);

另外中間的34U空間為24口模塊式配線架、理線器以及交換機的專用空間，該部分空間中24口模塊式配線架及其相應的理線器占用下半部分，由上至下按照有線網絡、設備管理網絡、無線網絡、有線電話的順序排布;

中間的34U空間的上半部分由交換機及其理線器占用，由上至下按照有線電話、無線網絡、設備管理網絡、有線網絡的順序排布;

其中配線架、交換機以及理線器的具體占用空間和排列由施工單位自行安排，但24口模塊式配線架的最大數量為8個，超出該數量則在下一臺機柜中同步安裝配線架、理線器和交換機。

二、具體設計

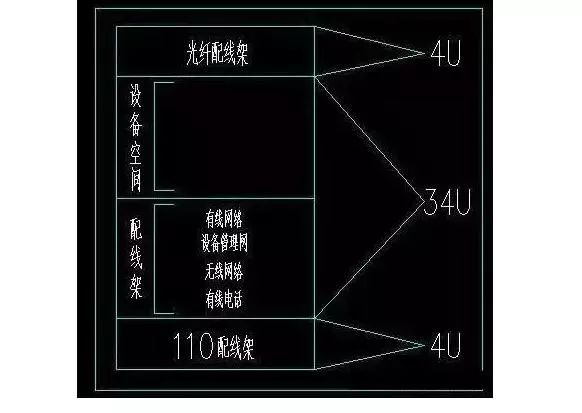

如有一個豎井存在兩個或多個機柜，應將第一個機柜上打齊有線網絡及電話，將設備管理網絡及無線網絡打到第二個機柜上。具體如下圖所示：

豎井內一個機柜的排列

三、網格機房機柜及機架安裝金屬底座及線纜固線方式

機柜采用下進線方式

機柜下方應安裝金屬底座，標準底座尺寸為(600*600*300)mm，要求在金屬底座內預留的線纜應能環繞底座內空間一圈(均為1.5米)。底座邊緣尺寸及顏色應與機柜相同。如下圖所示：

機柜采用上進線方式

由于弱電井內的空間限制及甲方要求不能拆分網格機房的機柜應采用上進線方式。機柜底部不得用金屬底座固定，機柜應平行緊湊放置，不得將機柜左右橫梁固定，應在機柜底部安裝滑輪便于前后移動。每個機柜上空應有獨立的上進線預留空間，預留空間可以自行定制金屬箱體或者安裝寬橋架。機柜上空預留線纜應考慮前后移動機柜的距離，移動時上空線纜應隨動。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈(均為2.0米)。

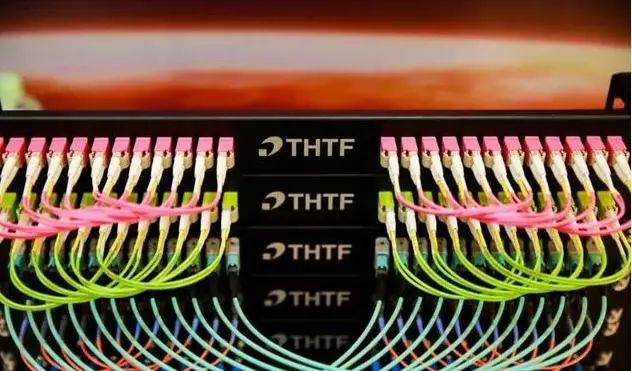

機柜內線纜固線方式

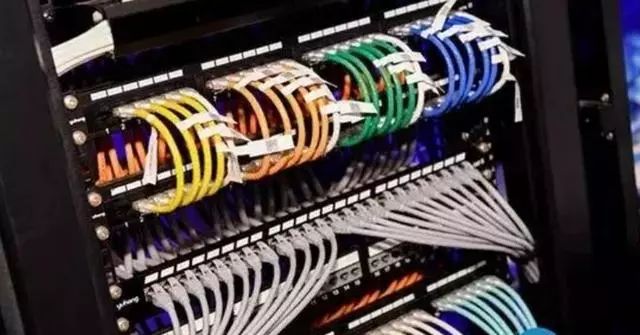

要求所有網格機房?jī)?nèi)的綜合布線線纜應采用固線器方式固定線纜，要求固線器自上而下排線，左右均勻分線。機柜內固線樣板如下圖所示：

開放式機架安裝及固線方式

由于弱電豎井空間的限制，應使用開放式機架。機架應選用落地式，便于左右移動，在網絡機房?jī)?nèi)采用上進線方式，每個機架上空應有獨立的上進線預留空間，預留空間可以自行定制金屬箱體或者安裝寬橋架。機柜上空預留線纜應考慮左右移動機架的距離，移動時上空線纜應隨動。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈(均為2.0米)。配線架線纜應按照以上條款固線。

四、布線需要注意的事項

1、電纜標志內容：在電纜的護套上約以1M的間隔標明生產廠廠名或代號及電纜型號規格，制造年份，電纜長度。

2、塑料線槽及其附件型號規格應符合設計要求，并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度，其阻燃性能氧指數不應低于27%。線槽內外應光滑無棱刺，不應有有扭曲、翹邊等變形現象，并有產品合格證。

3、纜線布放時應有冗余。在機柜處，雙絞線纜預留長度，一般為3~6m；終端處為0.3~0.6m；光纜在設備端預留長度一般為5~10m；有特殊要求的應按設計要求預留長度。

4、設備間鋪設活動地板時，板塊鋪設嚴密堅固，每平方米水平允許偏差不應大于2mm，地板支柱牢固，活動地板防靜電措施的接地應符合設計和產品說明要求。

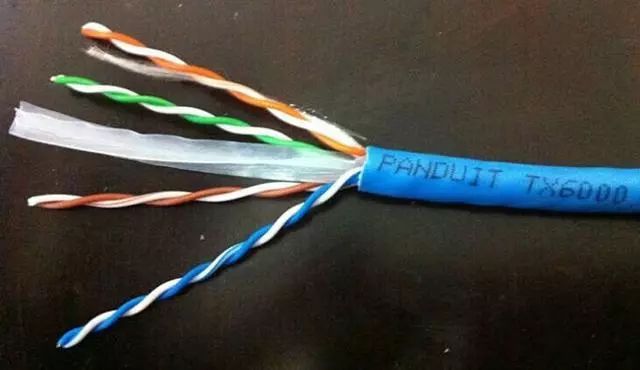

5、每對對絞線應盡量保持扭絞狀態，非扭絞長度不應大于13mm。

6、剝除護套均不得刮傷絕緣層，應使用專用工具剝除。

7、纜線中間不得產生接頭現象。

8、雙絞線最長線距為100米，超過100 米的可用雙絞線中繼器連結加長，每段線路中中繼器的數據不能多于三個。

9、光纖傳輸距離：傳輸速率1Gb/s，850nm，、普通50μm多模光纖傳輸距離550m，普通62.5μm多模光纖傳輸距離275m，新型50μm多模光纖傳輸距離1100m。

10、纜線的彎曲半徑應符合下列規定：

（1）非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。

（2）屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。

（3）主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。

（4）光纜的彎曲半徑應至少為光纜外徑的1.5倍，在施工過程中應至少為20倍。

11、對絞線在信息插座（RJ45）相連時，必須按色標和線對順序進行卡接，插座類型，色標和編號應符T568A、T568B的規定。

12、在制作水晶頭時，電纜的外保護層需要壓在接頭中而不能在接頭外，因?yàn)楫?dāng)電纜受到外界的拉力時受力的是整個電纜，否則受力的是電纜和接頭連接的金屬部分。

13、雙絞線纜與接線模塊（IDC，RJ45）卡接時，應按設計和廠家規定進行操作。

14、屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸，纜線屏蔽層應與接插件屏蔽罩360o圓周接觸，接觸長度不宜小于100mm。

15、每股雙膠線兩端應粘膠標簽并編號，以便于安裝和維護。

16、交接間、設備間提供可靠的施工電源和接地裝置。

17、施工現場臨時電源應有完整的插頭、開關、插座、漏電保護器設置，臨時用電須用電纜。電源線分三種顏色：火線紅色、零線藍色、地線黃綠，所有單向插座應該"左零右火中間地"或"上火下零"連接。

18、電源線管從地面下穿過時，必須使用套管連接緊密，在地面下不允許有接頭，出入地面處必須套用彎頭。地面沒有封閉之前，必須保護好PVC套管，不允許有破裂損傷，鋪地板磚時PVC套管應被覆蓋，釘木地板時，電源線應沿墻角鋪設，以防止電源線被釘子損傷。

19、 電源線走向橫平豎直，不可斜拉，防止被電錘、釘子損傷。

20、各種強弱電插座接口要盡量少。所有插座、開關要高于地面300MM以上，并且不會被推拉門家俱等物遮擋。

21、弱電線路與強電線路不允許共套一管，其間隔距離為0.5m以上。

22、工程中各板塊之間的電源要盡量分開控制，盡量做到單獨供電，互不干憂。

此外，布線的規范還取決于管理人員的嚴格要求以及施工人員的態度。
