對于計算機房，考慮機房設備運行的安全性以及管理的科學性，需要通過現代IT技術將機房分散的設備運行情況實現集中化的管理，對機房內的UPS、精密空調、配電柜、溫濕度點、漏水偵測、氫氣探測點、消防、門禁、視頻安防監控等系統進行集中監視或控制，在機房配置一臺工控機作為現場管理服務器，采集及處理機房的監控數據。
一、系統監控對象說明
本次機房監控系統主要包括以下系統的控制：
1) 機房動力監控
2) 機房環境監控
3) 機房安保監控
被控設備及系統如下：
a) 機房市電接入供電和UPS配電柜。
b) UPS。
c) 精密空調。
d) 消防系統。
e) 門禁系統。
f) 視頻安防系統。
二、系統架構
本系統采用工業控制中的集散控制原理，分散控制、集中管理的設計思想。建立機房三級集中監控架構，即系統由以下3個部分組成：現場設備采集層、現場管理服務器、遠程WEB瀏覽站。

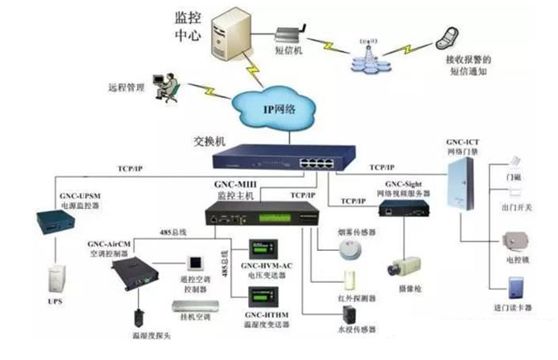

機房監控解決方案拓撲圖如下所示：
三、系統控制功能
在主機房設置一臺現場管理服務器和集中監控管理軟件以實現對機房內所有動力環境及安防系統的監控。主要監控內容包括：機房動力監控、機房環境監控、機房安保監控等三部分監控。
監控對象及內容：
1) 機房動力監控：
配電開關監測：監測重要開關；
配電參數監測：監測市電參數；
UPS監測：監測UPS；
2) 機房環境監控
漏水檢測：1套漏水系統檢測機房內有無漏水；
溫濕度監測：監測機房內的溫度和濕度；
消防監測：監測機房內消防信號；
氫氣監測：監測電池室室內氫氣的濃度；
3) 機房安保監控：
門禁監控：監控所有門禁控制門的人員進出；
視頻監控：集成機房內視頻圖像并實現視頻與其它子系統的聯動；
各監控子系統詳細功能介紹如下：
四、配電監測
1) 監控內容：
對于機房的重要配電開關，監視開關是否跳閘或斷電等狀態，對市電輸入柜Dj上的配電開關進行實時監測。安裝電量儀監測市電進線的電壓、電流、頻率、功率等參數。
2) 工作方式：
采用專用信號處理模塊經完全的光電隔離，將輸入的強電信號經處理轉換為低電平信號，再輸入到智能開關量采集模塊轉換為數據信息，送往現場管理服務器，實現開關狀態的監測。
配電柜的電壓、電流、頻率等參數的監控主要采用三相電量檢測儀，通過電量儀自帶的RS485信號傳輸至多設備驅動板與集中管理服務器相連，實現實時的電壓電流監控。
3) 實現功能：
重要開關檢測功能：可在系統中實時顯示機房重要配電開關的狀態，一旦開關跳閘或斷電可及時報警，并按預先制定的報警策略進行報警，并在界面上顯示異常的開關，并可實現自動報警畫面切換功能。
五、UPS監測
1) 監控內容：
監控1臺UPS，采用UPS提供遠程監控通訊接口與完整準確的通信協議的基礎上，監測協議提供的所有狀態和參數。對UPS的模擬量與數字量進行實時監測。
2) 工作方式：
UPS采用布線的方式，并通過RS232/485轉換模塊將UPS信號直接連接到現場管理服務器上，實現實時的UPS監測。
3) 實現功能：
通過UPS廠家提供的智能通訊接口及通訊協議，實時地監視UPS整流器、逆變器、電池、旁路、負載等各部分的運行狀態與參數。監測參數包括：
模擬量:輸入相電壓，輸出相電壓，旁路相電壓，輸入相電流，輸出相電流，旁路相電流，電池電壓，電池電流，系統頻率，系統負載，電池后備時間。
數字量:輸出電壓超范圍，電池工作模式，旁路工作模式，電池電壓高，電池電壓低，系統報警，系統暫停，電池電壓低報警，旁路電壓超限，主電壓超限。
所有模擬量與數字量的具體情況依據UPS廠家提供的UPS通信協議而定。
六、精密空調監測
1) 監控內容：
實時監測2臺精密空調的運行狀態和參數。在空調廠家提供遠程監控通訊接口與完整準確的通信協議的基礎上，實現對機房精密空調監控，內容包括各部件（壓縮機、風機、加熱器、加濕器、去濕器、濾網等）的運行狀態、參數數值、故障和異常報警，并可遠程修改空調設置參數（溫度和濕度）和進行空調的遠程開關機。
2) 工作方式：
空調采用布線的方式，空調信號經嵌入式工作站轉換成TCP/IP信號后由網絡連接到現場管理服務器上，實現實時的空調監控。
3) 實現功能：
通過空調自帶的智能通訊接口，系統可實時、全面地監控空調各部件（溫度、濕度、溫度設定值、濕度設定值、空調運行狀態、風機運轉狀態、壓縮機運行狀態、加熱器加熱狀態、加濕器加濕狀態、壓縮機高壓報警、風機過載、除濕器溢水、加熱器故障、氣流動故障、過濾器堵塞、制冷失效、加濕電源故障、壓縮機低壓報警、壓縮機高壓報警等）的運行狀態、參數數值、故障和異常報警，并可遠程修改空調設置參數（溫度和濕度）和進行空調的遠程開關機。
七、漏水監測
1) 監控內容：
采用節點式漏水監測系統1套，對精密空調下產生的漏水區進行圍閉監測。
2) 工作方式：
鋪設漏水感應繩，一旦有水泄漏碰到漏水感應繩，漏水控制器即產生漏水信號，并將信號以RS485形式傳輸至多設備驅動板與現場管理服務器相連，實現實時的漏水狀態監測，可確保系統在第一時間報警，使得機房維護人員可及時發現漏水避免發生重要漏水事件造成巨大損失。
3) 實現功能：
將漏水感應繩沿可能產生漏水的地方鋪設，加上漏水控制器實現機房內漏水監控系統。
八、溫濕度監測
1) 監控內容：
在機房安裝溫濕度傳感器進行區域溫濕度監測。
2) 工作方式：
溫濕度探頭將采集的溫濕度值以RS485形式傳輸至現場管理服務器，實現實時溫濕度監控。
3) 實現功能：
在本系統中，溫濕度一體化傳感器將把檢測到的溫濕度值實時傳送到現場管理服務器中，在以電子地圖的方式實時顯示并記錄數據，使用戶直觀查看機房內的溫、濕度參數值。
九、氫氣監測
1) 監控內容：
實時監測位于配電間空氣質量，一旦氫氣在空氣中的含量比例過高時，系統進行報警，提示管理員可能出現了氣體泄露。
2) 工作方式：
氫氣探測器檢測的濃度值傳輸至模擬量采集模塊轉換成數字信號，送往現場管理服務器處理，通過智能通訊接口及通訊協議，在現場管理服務器上統一實時監管。
3) 實現功能：
用戶可根據機房的實際情況，通過監控系統方便地設置氫氣的正常值、報警下限、報警上限等參數。
十、消防監測
1) 監控內容：
對氣體消防報警系統進行監控，實時監測其報警狀態，并與門禁、視頻監控設立聯動。
2) 工作方式：
采用開關量采集模塊將消防探測器的干接點變化信號送到現場管理服務器，實時監測各監測點的消防報警情況。
3) 實現功能：
監控系統一旦監測到有消防報警，監控界面自動切換到消防監測畫面上，同時在該頁面上顯示報警區域，系統進行報警信息提示并發出語音、短信等報警方式，及時通知有關人員排除報警。
十一、門禁監控
1) 監控內容：
對機房區域出入口的管理，并采用單向/雙向刷卡/指紋的進出方式；支持中心發卡模式；刷卡時監控系統可以調用攝像機將刷卡時的圖象進行聯動打開。
2) 工作方式：
門禁通過OPC接口集成到監控平臺，實現實時門禁監控。
3) 實現功能：
監測報警
實時監測門禁系統中各種設備運行狀態以及故障狀態的情況；
自動記錄人員進出情況包括：人名、所進出門區名稱、進出時間等。
日志管理
系統自動記錄門禁系統的操作日志、系統日志、報警日志、通行日志（通行記錄內容包括：時間、區域、人員卡號、進入方式），可實時對日志進行查詢。
入侵檢測報警
有非法入侵情況發生時，門狀態感應器被觸發，控制器會將此報警信息傳送到現場監控服務器，自動彈出相關的報警頁面，并在電子地圖上形象直觀提示發生入侵的地點，同時對外報警；
電子地圖
通過動態的電子地圖不僅實時顯示系統內設備狀態、門的開/關狀態、人員進出情況，還可以對報警情況進行準確的定位與直觀的顯示；
聯動控制
可以與其它系統進行聯動控制，例如：當用戶在機房門進行刷卡操作時，監控系統自動聯動視頻監控系統進行抓拍錄像，便于管理人員進行身份核實。
遠程控制
可通過網絡（包括局域網和互聯網），以WEB方式實現遠程監控，所監控的對象可以和現場管理服務器具有等同的功能，如打開和關閉門。
十二、視頻監控
1) 監控內容：
對出入口和各區域的人員活動情況進行實時視頻監控。視頻監控與動力環境監控系統結合，實現與門禁系統、消防監測系統等的聯動功能。
2) 工作方式：
前端攝像機的硬盤錄像機通過OPC接口集成到監控平臺，實現對視頻服務器中的所有視頻圖像的調用及聯動。
3) 實現功能：
視頻瀏覽：在電子地圖上選擇監控點擊相應的攝像機按鈕，系統就會自動調用視頻查看控件顯示現場的視頻圖像。
聯動功能：當門禁系統發出報警信號時，集中管理服務器及時彈出現場圖像畫面。
