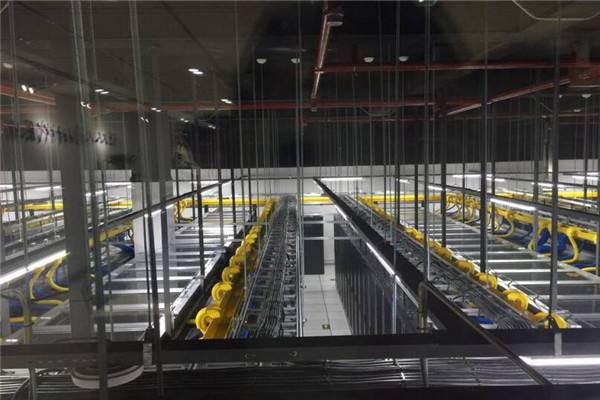

很多朋友提到關于弱電綜合布線系統點位數、線纜用量如何計算，本期我們就來一起看下。

用戶需要提供以下幾點即可：

水平使用哪類線纜？（預算和應用來考慮）

各樓層的數據點數、語音點數；（實際需求）

建筑物的平面圖（CAD圖）；（計算線纜距離）

核心機房在哪棟樓或哪個樓層？（光纖走向和用量）

建筑群使用多少芯數的光纖？（無其它用處，一般使用6芯）

一、工作區子系統

跳線：=數據點數

模塊：=數據點數+語音點數（為方便，用統一的）

面板：

雙口=數據點

單口=數據點數+語音點數

二、水平子系統

首先取線纜平均長度：=(距離機房最遠點+距離機房最近點距離)/2*1.1+6(米)
線纜箱數=水平線平均距離*總點數/(305米/水平線平均距離)*1.2（考慮到線材布放的損耗及留有一定的余量)

注意：總點數=數據+語音

三、垂直子系統

光纖或銅纜使用：=從樓宇的核心機房至各個樓層的距離

大對數電纜：=從樓宇的核心機房至各個樓層的距離

注意：對數的使用多少看樓層內的語音數量

四、管理間子系統

1、數據配線架（包括模塊）：=樓宇數據總點數/24或48

2、110配線架（包括模塊）：=樓宇語音總點數/100

3、理線架：=數據配線架數*2（交換機也要用到）

4、RJ45轉RJ11鴨嘴跳線：=樓宇語音總點數

5、數據跳線：=樓宇數據總點數u光纖配線架：=光纖芯數（一般一個12口ST機架）

6、光纖跳線（ST-LC）：=光纖芯數

7、尾纖（ST）：=光纖芯數

8、耦合器（ST）：=光纖芯數

五、設備間子系統

1、數據配線架（包括模塊）：=機房預留數據總點數/24

2、110配線架（包括模塊）：=機房預留語音總點數/100

3、理線架：=數據配線架數*2（交換機也要用到）

4、RJ45轉RJ11鴨嘴跳線線：=機房預留語音總點數

5、數據跳線：=機房預留數據總點數

核心機房（垂直子系統為銅纜時）：

u數據配線架（包括模塊）：=管理間數/24

u110配線架（包括模塊）：=樓宇語音總點數/100

u理線架：=數據配線架數*2（交換機也要用到）

uRJ45轉RJ11鴨嘴跳線線：=樓宇語音總點數

u數據跳線：=管理間數

核心機房（垂直子系統為光纖時）：

1、光纖配線架：=管理間數*光纖芯數

2、光纖跳線（ST-LC）：=管理間數*光纖芯數

3、尾纖（ST）：=管理間數*光纖芯數

4、耦合器（ST）：=管理間數*光纖芯數

六、建筑群子系統

1、光纖使用量：=各樓宇間距離+適量冗余 （常用重鎧6芯單模）

2、大對數雙絞線使用量：=各樓宇間距離+適量冗余

3、光纖配線架：=樓宇間數*光纖芯數

4、光纖跳線（ST-LC）：=樓宇棟數*光纖芯數

5、尾纖（ST）：=樓宇棟數*光纖芯數

6、耦合器（ST）：=樓宇棟數*光纖芯數
