當前市場上的光模塊通常有MTP和LC兩種接口，對于兩個相同接口的光模塊，我們使用MTP光纖跳線或LC光纖跳線就能基本實現二者的連接；而對于不同接口的光模塊間的連接，我們除了要使用MTP主干光纖跳線、LC雙工光纖跳線外，還需要用到光纖適配器面板、MTP-LC雙工光纖配線盒等其他光纖布線產品。本教程將主要介紹QSFP+光模塊和SFP+光模塊、CFP光模塊和SFP+光模塊的幾種連接解決方案。

MTP接口

1、直連解決方案

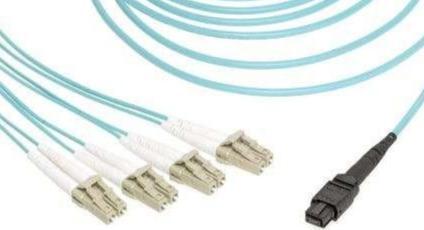

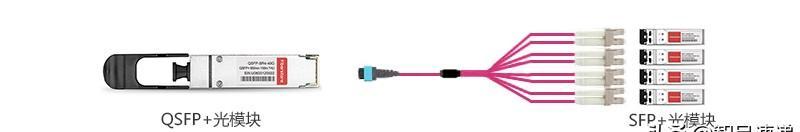

一個8芯MTP接口的QSFP+光模塊和4個雙工LC接口的光模塊進行連接時，我們需要用到一根8芯MTP-LC雙工分支光纖跳線。但這種直連方案僅限于同一機架上的短距離連接。

QSFP+光模塊-SFP+光模塊直連方式

2、互連解決方案

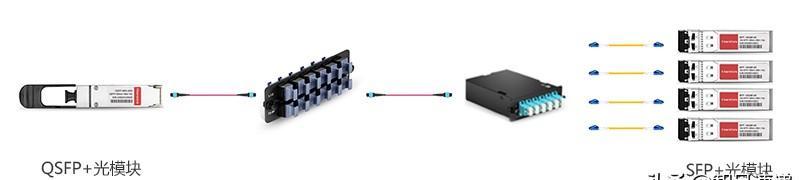

（1）下圖是一個QSFP+光模塊-SFP+光模塊互連方式。兩邊的QSFP+光模塊和SFP+光模塊分別和MTP主干光纖跳線、LC雙工光纖跳線連接。在MTP主干光纖跳線和LC雙工光纖跳線之間則需使用光纖適配器面板、MTP主干光纖跳線和MTP-LC雙工光纖配線盒完成連接。此連接方法允許在光纖鏈路的兩端進行設備的更換。具體的連接方式和所需光纖設備詳見下圖及下表。

QSFP+光模塊-SFP+光模塊互連方式

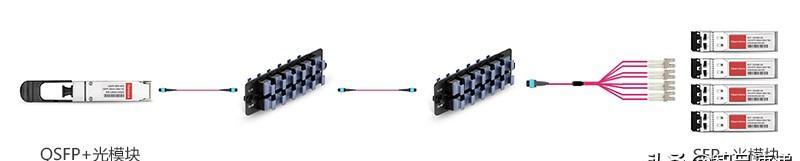

（2）圖片3是另一種QSFP+光模塊-SFP+光模塊的互連方式。這種連接方案不同于上一種連接方案的是，SFP+光模塊這一端的光纖接入設備。其最后主要是通過光纖適配器面板和LC雙工分支光纖跳線與SFP+光模塊進行連接。但由于SFP+光模塊端口必須位于同一個機箱上，所以這種方法的劣勢是SFP+光模塊這一端靈活性的缺失，也就是說，這種連接方案不允許在SFP+光模塊這一端更換光纖接入設備。

QSFP+光模塊-SFP+光模塊互連方式（2）

3、交叉連接解決方案

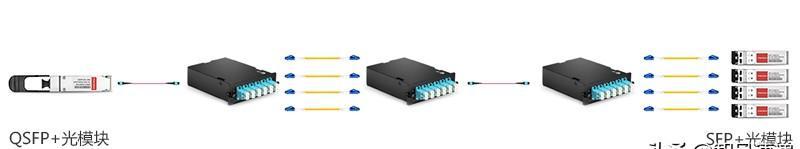

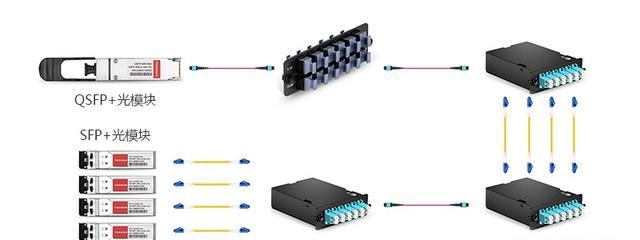

圖4和圖5是兩種可以實現QSFP+光模塊-SFP+光模塊交叉連接的方法。主要區別見圖4和圖5 QSFP+光模塊一側。第一種交叉連接方案主要是通過MTP主干光纖跳線、MTP-LC雙工光纖配線盒及LC雙工光纖跳線完成連接。第二種交叉連接方案較為復雜，除了方案一中所需使用的光纖設備外，其還需使用到光纖適配器面板。這種交叉連接方法更適合（光纜）分布范圍之間距離更長的應用，此時需要確保熔接盤的主干光纜免受損害。

QSFP+光模塊-SFP+光模塊交叉連接方式（1）

圖片5：QSFP+光模塊-SFP+光模塊交叉連接方式（2）

CFP光模塊-SFP+光模塊互連方式

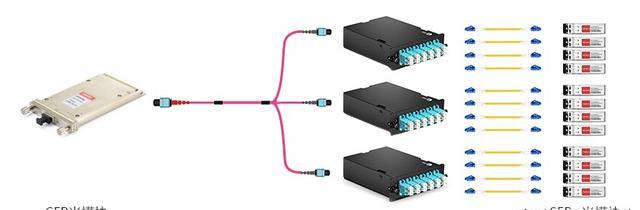

下圖顯示了如何將1個CFP光模塊與10個SFP+光模塊進行連接。CFP光模塊中的光纖被分成三組，通過3個光纖配線盒和10根LC雙工光纖跳線連接SFP+光模塊。

CFP光模塊-SFP+光模塊互連方式
