當電線電纜的內部出現斷線故障時，由于外部絕緣皮的包裹，使斷線的確切位置不易確定，所以需要找出有斷點的一根電線，然后就可以找到確切的斷點了。下面給大家介紹幾種判斷電線電纜斷點的最新檢測方法。

      電線電纜的測試方法如分為三種：第一種是無損傷電線電纜的檢測方法、第二種是有損傷電線電纜的檢測方法、第三種是使用儀器檢測方法。

一、無損傷電線電纜檢測方法

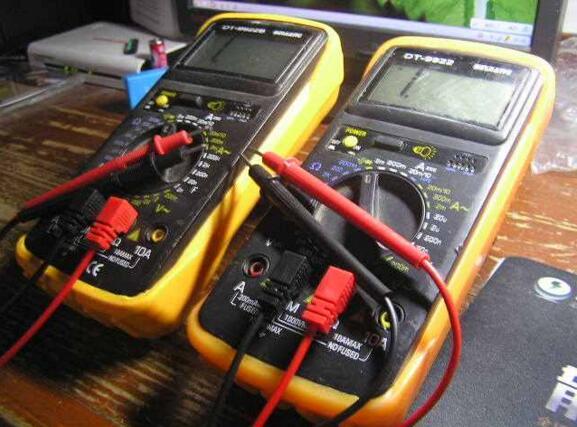

 1、使用數字萬用表檢測法：

      數字萬用表除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外，還可以通過變通使用，使其功能得到進一步拓展，達到一表多用的目的。

用數字萬用表檢測電線電纜斷點的具體方法：

      首先要把有斷點的電線（電纜）一端接在220V市電的火線上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的火線接入端開始，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮慢慢移動，此時顯示屏顯示的電壓值大約為0.445V左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到0.0幾伏（大約是原來電壓的十分之一），從該位置向前（火線接入端）的大約15cm處即是電線（電纜）斷點所在。

      用此法檢查屏蔽線時，如果僅僅是芯線折斷而屏蔽層沒斷，那么該方法不能使用。

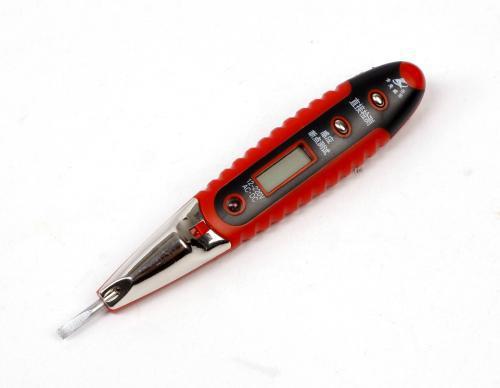

2、使用感應式電筆檢測檢測法：

      首先排除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在火線上，將電筆垂直于導線，按住“感應斷點測試”按鈕在導線上向前緩慢移動，等試電筆檢測的交流信號出現突然消失時，即可判斷斷點在該檢測點處，誤差最多不超過10cm。

       需要注意的是：斷點電線周圍的電纜不能帶有電源。另外要提醒的是，此法不是萬能，短電纜效果明顯，電纜越長越糟糕，是在沒有電纜測斷儀的情況下因陋就簡的方法。

3、折線檢測法

       把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻*200 歐檔。在最有可能斷線的地方（比如經常彎曲點）來回折彎。如萬用表顯示忽通忽斷時，此處即為斷點。還不能判斷，則需從電纜的一端開始折彎，直到找到斷點。 此法適用于較短的電纜。

二、有損傷電線電纜的檢測方法

1、針刺檢測法

      在斷線電纜上分段插入鋼針，用萬用表測量鋼針到電纜端頭的通斷，以判斷電纜的斷點。 正常情況下不建議使用，因?yàn)闀?huì)破壞絕緣層，很容易在后期的電纜使用中，造成其他的問題，尤其是在濕度較大的環境中。這種方法是利用電纜的通斷來排查電纜的斷點所在。

2、拉拔電線檢測法

      用老虎鉗拉拔電纜端頭的斷線，如斷點在電纜端頭附近，則絕緣皮很容易拉斷。此法用于斷點在電纜端頭的附近，例如行車控制按鈕電纜。

三、使用儀器檢測方法

1、音頻探測儀：可探測地下電纜徑路及大致故障點；電纜故障處。

2、電纜故障測試儀：可探測電纜的全長和電纜芯線的斷、短路故障點。
