綜合布線系統就是為了順應發展需求而特別設計的一套布線系統。對于現代化的大樓來說，就如體內的神經，它采用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套標準的布線系統中，將現代建筑的三大子系統有機地連接起來，為現代建筑的系統集成提供了物理介質。

可以說，結構化布線系統的成功與否直接關系到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

綜合布線系統的歷史由來

綜合布線系統是一種在建筑物和建筑群中傳輸信息的網絡系統,1985年由美國電話電報公司(AT&T)貝爾實驗室首先推出,并于1986年通過美國電子工業協會(EIA)和通信工業協會(TA)的認證,得到全球的認同。

它采用模塊化設計和分層的星形拓?fù)浣Y(jié)構,把建筑物內部的語音交換和智能數據處理設備及其他廣義的數據通信設施相互連接起來,并采用必要的設備同建筑物外部的數據網絡、電話網絡和有線電視網絡相連接。

綜合布線系統包括建筑物與建筑群內部所有用以連接以上設備的線纜和相關的布線器件。

綜合布線系統保護的子系統

一、工作區子系統

工作區子系統又稱為服務區子系統，由跳線與信息插座所連接的終端設備組成，其中信息插座包括墻面型、地面型、桌面型等，常用的終端設備包括計算機、電話機、傳真機、報警探頭、攝像機、監視器、各種傳感器件、音響設備等。

二、水平子系統

水平子系統又稱為配線子系統，由工作區信息插座模塊、模塊到樓層管理間連接纜線、配線架、跳線等組成，實現工作區信息插座和管理間子系統的連接，包括工作區與樓層管理間之間的所有電纜，連接硬件(信息插座、插頭、端接水平傳輸介質的配線架、跳線架等)、跳線線纜及附件。

三、垂直子系統

垂直子系統又稱為干線子系統，負責連接管理間子系統到設備間子系統，實現主配線架與中間配線架，計算機、PBX、控制中心與各管理子系統間的連接，該子系統由所有的布線電纜組成，或由導線和光纜以及將此光纜連接到其他地方的相關支撐硬件組合而成。

四、管理間子系統

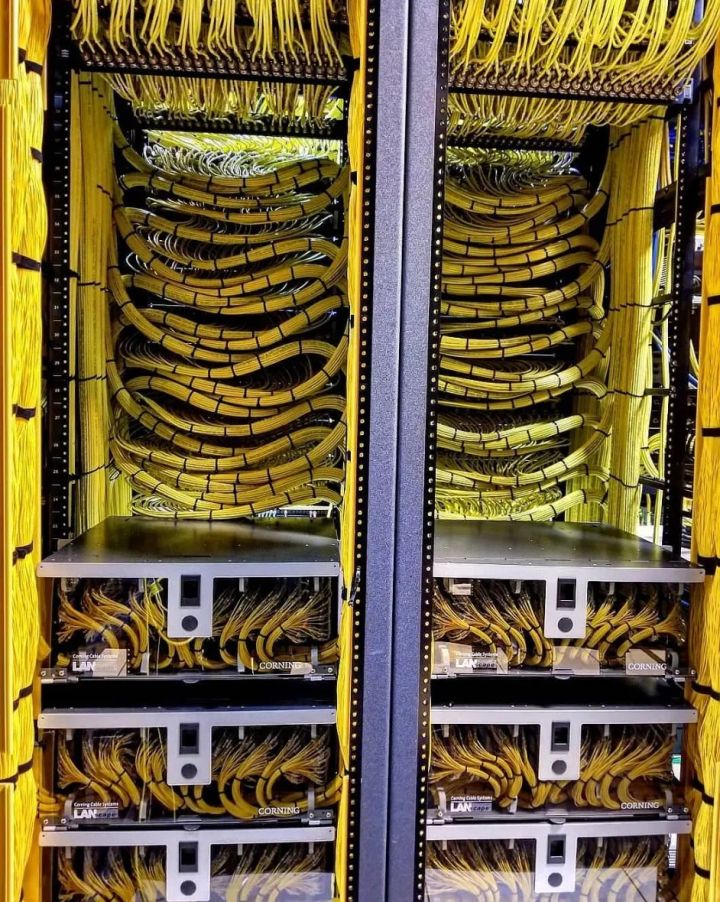

管理間子系統也稱電信間或者配線間，管理間主要安裝樓層機柜、配線架、交換機，是連接垂直子系統和水平干線子系統的設備。

五、設備間子系統

設備間又稱為網絡中心或機房，由電纜、連接器和相關支撐硬件組成，是在建筑物適當?shù)攸c(diǎn)進行網絡管理和信息交換的場地。主要設備有計算機網絡設備、服務器、防火墻、路由器、程控交換機、樓宇自控設備主機等。

六、進線間子系統

進線間是建筑物外部通信和信息管線的入口部位，進線間是GB50311國家標準在系統設計內容中專門增加的。進線間一般通過地埋管線進入建筑內部，宜在土建階段實施。

七、建筑群子系統

建筑群子系統也成為樓宇子系統，包括纜線、端接設備和電氣保護裝置，主要實現樓與樓之間的通信連接。
