我們?yōu)榱颂岣吒咔灞O(jiān)控視頻圖像管理水平和服務水平，各街道紛紛加大信息化系統的部署力度，對指揮中心大屏顯示投入不斷加大，對大屏顯示應用的依賴也越來越強，隨著技術越來越先進，業務越來越豐富，顯示器應用越來越優異。沒有大屏顯示系統的7個街道建設高清圖像拼接管理系統是本次建設方案的核心內容。

    監控?cái)z像機大屏方案根據客戶需求，設計多信號拼接顯示應用系統，對多類型信號進行統一接入管理，相關系統信號接入處理器輸入端，經過圖像處理后輸出到指揮大廳拼接顯示系統，并在拼接顯示單元實現信號開窗、分割、拼接、漫游等功能。在監控?cái)z像機大屏方案設計時充分考慮以后系統擴容的需求，系統不僅體現卓越的性能，同樣具有極高的性價比。

    監控?cái)z像機大屏大屏拼接領域的發展，監控視頻會議等場景信息匯集、處理的關鍵顯示設備，將各類計算機模擬/數字信號、復合監控視頻信號、網絡信號、監控?cái)z像機信號、監控視頻會議信號等在大屏幕上顯示，并實現圖像的拼接、切換、疊加、縮放等功能。大屏幕顯示系統在信息監控?cái)z像機、信息發布及處理中的直觀、靈活、可擴充性、網絡技術適用性等優勢受到指揮中心的肯定和重視。

一，設計原則

監控?cái)z像機大屏拼接系統的建設是一項系統工程，它涉及需求分析、系統規劃、發展考慮、產品選擇、可行性論證、工程施工、人員培訓等多個方面，需要考慮的問題較多。按照用戶實際需求，結合當今流行的技術，在明確建設目標的基礎上，進行全面合理的規劃，因此在系統的建設以及產品選型中應該遵循以下原則：

?  應用先進性

監控系統應采用模塊化系統結構，在滿足各類傳統信號的接入的同時，還可直接接入未來的數字及網絡信號，節約了系統未來升級改造的成本。

? 運行可靠性

監控系統能夠連續長時間不間斷工作，并能在不影響系統運轉的情況下做到設備狀態在線監測。采用高可靠性的產品和技術，充分考慮整個系統運行的安全策略和機制。監控系統的各個模塊以不同的方式實現冗余備份，并具有熱插拔特性，使得系統可在不斷電的情況下更換、升級，同時不影響系統的正常工作，系統支持7×24小時不間斷穩定運行，并能在不影響系統運轉的情況下進行檢測，減輕維護人員的負擔，提高管理人員的決策效率。

? 構建經濟性

合理的性價比是系統設計中應當考慮的重要內容。因此，所選用的設備在兼顧良好性能的基礎上也要考慮經濟性，除考慮系統總體造價外，還應當考慮系統長期運行維護成本。

? 升級擴充性

隨著技術的發展和需求的擴大，系統的擴充是必然的，因而系統設計時應充分考慮未來系統的可擴展性。模塊化插卡式結構及冗余電源的設計更便于系統的升級和維護。

1.1 建設內容

建設7臺兼容高清SDI、高清HDMI、標清Video等信號輸入的高性能拼屏控制器；提供備用板卡；安裝監控?cái)z像機拼接屏控制器及根據業務需求部署應用軟件，調試系統滿足招標單位的項目需求。

根據招標文件要求，每套拼屏控制器的信號接入、輸出能力配置如下：

單臺設備具備14個輸入插槽、5個輸出插槽，共計19個曹位

?  4路SDI高清信號輸入；

?  20路HDMI高清信號輸入；

?  8路Video模擬信號輸入；

?  4路DVI高清信號輸入；

?  16路DVI高清信號輸出；

二，設計依據

系統設計遵循國際以及現行國家有關部委的設計與驗收標準：

中國強制認證制度CCC

國際標準化組織標準ISO

國際電氣電子工程師協會標準IEEE

國際電工委員會標準IEC

中國國家標準GB

中華人民共和國產品質量法

供電電源標準GB2887-82

供配電系統設計規范GB 50052-95

低壓配電設計規范GB 50054-95

高層民用建筑設計防火規范GB50045-95

計算機場地技術要求GBJ45—82

描述的監控?cái)z像機大屏幕顯示系統主要由以下幾部分組成：

?  DB-VWC2拼接處理器

?  DB-VWC2拼接處理器軟件控制系統

1.1 方案設計

本技術方案根據招標文件要求，提供高清晰拼接顯示屏系統。核心的圖像拼接系統采用DB-VWC2拼接處理器，實現整屏超高分辨率的顯示效果，用戶可以將想要顯示的圖文信息、影像信息、數據處理等信息同時顯示在大屏幕上。整套系統實現了多路信號的統一顯示功能，從而為復雜的實際現場應用制訂出了一套完美的顯示系統解決方案。大屏幕顯示系統將硬件拼接技術、多屏圖像處理技術、信號切換技術等完美整合，形成一套尖端拼接顯示系統。

DB-VWC2拼接處理器作可以實現計算機、服務器、監控?cái)z像機、DVD等監控視頻源（包括4K視頻源）的接入，同時將這些信號顯示到監控?cái)z像機大屏顯示系統上（大屏顯示系統可以是LCD拼接屏、DLP拼接屏等），通過控制軟件的操作及控制，實現圖像疊加、圖像分割等顯示效果。

1.1.1 圖像拼接

拼接屏處理器支持大規模多屏拼接，處理能力強，操作簡便，可以實現畫面整屏顯示、分屏顯示，整個顯示范圍畫面穩定無閃爍，畫面可以自由縮放、移動、漫游，不受物理拼縫限制。處理器可以同時實現多路DVI/VGA/HDMI/SDI/YpbPr/CVBS/HDBaseT/DP/IP等信號圖像的開窗顯示，豐富的拼接處理操作包括：開窗、拼接、漫游、疊加、跨屏、縮放、分割等。

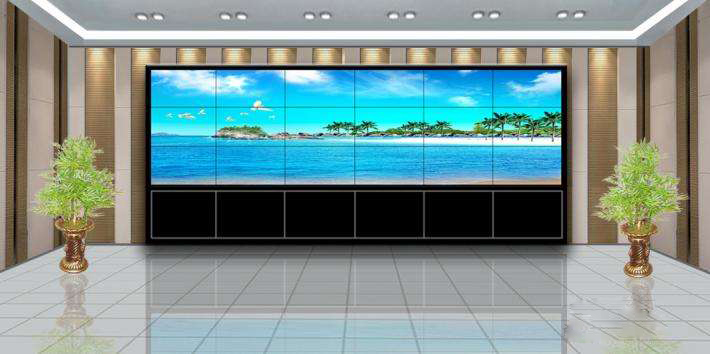

圖像拼接

可在多個顯示屏上拼接顯示任意一個輸入源圖像，輸入源可隨時切換。通過整屏拼接顯示，用戶可實現對局部重點區域信號重點監控的目的。

疊加

可在任意顯示畫面上疊加其它畫面，單屏可實現4個畫面的疊加顯示，畫面間的圖層順序可自定義設置。

畫中畫

可在拼接屏上顯示多個信號源圖像，上一層級圖像整個疊加在下一層級圖像上，形成畫中畫的顯示效果。

1. 窗口布局

VWC2拼接處理器基于網頁界面對大屏拼接形式進行布局操作，其精細的操作界面、合理的功能分組，簡潔利落的操作過程設計，立竿見影的操作成果，讓用戶在輕松簡約的軟件界面中快速準確的完成窗口布局。

2.背板交換架構

監控系統采用先進的背板交換架構，有別于傳統的PCI總線結構，為它的每個外圍槽位提供了高達20Gb/s的傳輸帶寬，外圍的板卡通過先進的背板交換架構進行數據的極速交換，從而確保數據可靠傳輸，提供快速的優質圖像資源被所有的外圍設備分享，從而使系統環境下大量的數據和圖像傳輸不再受到PCI總線結構的帶寬制約?；诮粨Q架構的專用總線設計可以保證每個輸出屏幕都有獨立的專用帶寬，無論系統處理多少路高清信號，拼接多少個單元，都能保證圖像信號清晰、流暢、不丟幀。

3.超高清信號采集

支持4K分辨率采集，相比普通1080P信號源，在拼接墻上的顯示更加清晰細膩。

4.可視化操作

監控系統在整個操作過程中完全可視化，信號源、拼接屏顯示狀態、場景布局等均可在控

制界面中實時顯示，掌控整個系統的運行情況，所見即所得。

在軟件布局完成并投射到大屏后，想要修改大屏布局但又不想大屏顯示布局過程，可通過預布局來實現。在網頁界面關閉實時模式即可放心進行窗口布局操作，前端拼接大屏顯示畫面不受影響。預布局完成后，可直接應用到大屏，拼接屏迅速切換為新的布局，也可將預布局保存為場景，待需要時調用.

5.場景應用

在很多情況下，大屏的顯示布局不是一成不變的，想要切換大屏布局但是又需要時間去進行布局，對于用戶來說不僅浪費時間精力，也有可能因布局時間限制而影響大屏的下一個顯示狀態。本系統支持提前將大屏布局保存為場景，待需要時一鍵切換，省時省力有保障?？芍С稚锨€(gè)場景的保存，可自定義場景名稱，最大化方便用戶操作。
