出入口控制管理設備安裝施工流程

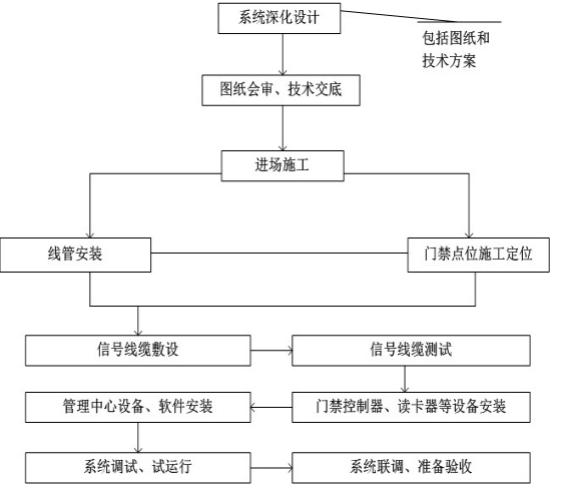

施工方法

門禁管理系統施工主要包括三個階段:施工前準備，設備安裝，完成調試階段。

施工前準備

安裝前要清理施工現場,施工現場清潔,確保有施工面,并做好施工記錄。

在安裝過程中,應輕拿輕放,不得碰撞、刮劃之行為,保證質量符合要求,凡在安裝過程中造成損壞的,應立即更換，不得用于工程中。

參考點/參考線設定，準確定位門禁一卡通控制器、讀卡器、開門按鈕、電控鎖，為全面安裝提供條件。

設備安裝

讀卡器設備安裝

遠離有較強振動，電磁干擾的區域；安裝于人員通道門口，距離門開啟邊200～300mm,距地面1.2～1.4m高度；如果在同一個出入口處安裝2臺進、出門讀卡器時，為防止讀卡器發射磁場相互影響，2臺讀卡器的安裝距離應大于50cm；

讀卡器盡可能不要安裝在金屬面上，安裝在金屬表面,會使讀卡距離大大衰減,甚至?xí)x不到卡。

如果一定要安裝在金屬表面上，就要用膠皮,墊高讀卡器1～2厘米。雙向讀卡器須距離50cm(避免背靠背水平安裝）。避免雙向讀卡器的距離過近，使讀卡器讀卡不靈敏；

讀卡器到控制器的線，采用6芯屏蔽多股導線。線徑在0.5平方毫米以上。一般讀卡器至控制器之間連線最長不可以超過50米。若使用485讀卡器時，讀卡器至控制器之間連線最長不可以超過500米。讀卡器至控制器之間連線，其屏蔽線接控制器的GND。做到接線可靠、安裝牢固。

開門按鈕安裝

遠離有較強振動，電磁干擾的區域；

安裝于人員通道門口，距離門開啟邊200～300mm,距地面1.2～1.4m高度；

按鈕到控制器的線，采用兩芯RVV線，線徑在1.0平方毫米以上；

電鎖的安裝

安裝前確定方向：向內、向外、平移、上下

數量：單扇、雙扇

門框：有無、材質

門型：材料，外形

規格間距：門板到門框的間距

用途：防火、倉庫、通道、辦公室進出形式：刷卡進門按鈕出門、刷卡進門刷卡出門以及其他

其他：是否有無特殊要求、信號輸出、時間延遲、報警聯動

安裝方法

根據說明書及安裝接線圖安裝。

保證安裝位置妥當、牢固。避免出現鎖舌不到位情況，鎖體發熱，鎖的壽命急劇減少。

電鎖的開鎖方式應符合消防要求。具體表現為系統與消防火災系統聯動時，當接受到火災報警信息時，所有與之逃生相關的門禁一卡通全部打開放行。

電鎖到控制器的線，要求使用四芯電源線,截面積1.0平方毫米以上。如果超過50米或者兩把鎖并接，則要使用更粗1.5mm2的線。

控制器的安裝

控制器應按照設計安裝于弱點間等便于維護的地點。

管線嚴格按照強、弱電分開原則。信號線不能與大功率電力線平行，更不能穿在同一管內。如因環境所限，要平行走線，要遠離50CM以上；配線在建筑物內安裝要保持水平或垂直。配線應加套管保護。

接駁處可用金屬軟管，但需固定穩妥美觀。

控制器到控制器之間，是TCP/IP星型總線，采用雙絞網線連接。

屏蔽措施及屏蔽連接：在施工前的考察中如果發現布線環境的電磁干擾比較強烈，在設計施工方案時必須考慮對數據線進行屏蔽保護。當施工現場有比較大的輻射干擾源或與大電流的電源成平行布置等，則須進行全面的屏蔽保護。屏蔽措施一般為：最大限度的遠離干擾源，并使用金屬線槽或鍍鋅金屬鋼管，保證數據線的屏蔽層和金屬槽或金屬管的連接可靠接地，強調：屏蔽體只有連續可靠的接地才能取得屏蔽效果。

控制箱的安裝

控制箱的安裝應符合技術說明書的要求。

控制箱的固定應不少于三個螺絲，保證牢固。位置的選擇避免電磁干擾，便于維護的環境安裝；控制箱應安裝防拆功能，任何時候被拆都應報警。

控制箱的交流電應不經開關引入，如要用開關，則應安裝在控制箱里面，交流電源線應單獨穿管走線，嚴禁與其他導線穿在同一管內。

電源箱的安裝要高于地面2.6米以上，要牢固、美觀、保證安全。

檢測調試階段

門禁一卡通系統的檢測必須在系統連續試運行至少半個月后進行。檢測前必須提供單體設備的測試記錄、系統調試報告和試運行記錄與報告；檢測時先進行現場單體設備安裝質量和性能抽查；然后進行系統功能調試。

清潔：移交前完成清理、清潔工作。

保護措施：門禁一卡通系統安裝完成后做好保護措施。
