停車場管理系統相對比較簡單，準備一兩個方案素材就可以了，這次分享一套簡單實用的車牌識別系統設計方案，僅供參考學習。
停車場子系統
1 系統概述
隨著經濟建設和社會建設等快速發展，人們的生活方式發生著深刻的變化。機動車輛和城市的人口大量增加，在諸多因素影響下，導致出入口、停車場管理混亂，違法案例呈上升趨勢，社會公共安全形勢面臨著嚴峻的挑戰，這種挑戰迫使人們?nèi)ふ腋呒夹g(shù)的有效手段去解決突出的問題。停車場管理系統就是順應這一時代需求的高技術產物。他不僅可以有效地解決出入口、停車場的交通混亂，同時也盡可能地減少車主車輛被盜、物品被盜的憂慮。另外，在技術方面，其高技術性匹配于現有其他智能化系統，具有很好的開放性，易于與其它安防子系統組合成更強大的綜合系統，適應多種綜合方式的高級管理。

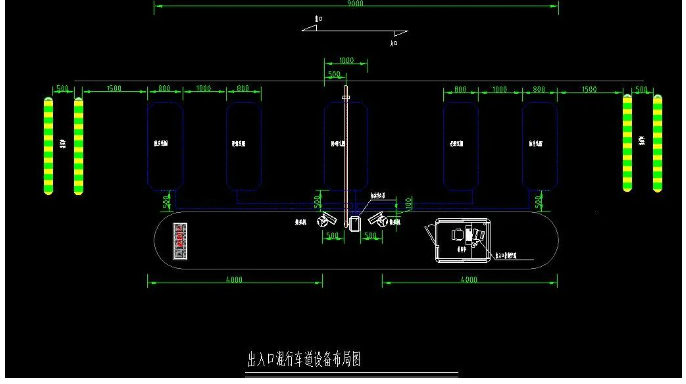

根據大樓現場實際情況，分別在地下停車場和地面停車場的出入口分別搭建一套車輛管控系統。
2 車牌識別系統
車牌識別系統利用電動擋車器、出入口控制終端、車牌識別、線圈檢測器等出入口設備做連動整合，對于每輛車停車時間亦可計算或限制，更加強防盜/防弊功能，使對通過出入口的車輛能更有效的辨識和管理。
3 系統架構
車牌識別系統由前端子系統、傳輸子系統、中心子系統組成，實現對車輛的24小時全天候監控覆蓋，記錄所有通行車輛，自動抓拍、記錄、傳輸、處理，同時系統還能完成車牌與車主信息管理等功能。

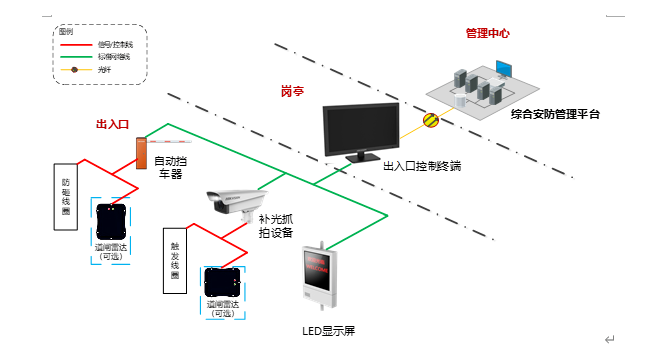

圖1.車牌識別系統架構示意圖
1）前端子系統
負責完成前端數據的采集、分析、處理、存儲與上傳，負責車輛進出控制，主要電動擋車器模塊、車牌識別模塊等相關模塊組件構成。主要設備如下：
電動擋車器模塊：
?電動擋車器
手動按鈕能作 “開閘”、“常開”及“關閘” 操作；
支持軟件控制“開閘”、 “常開”及“關閘” 操作；
停電自動解鎖、停電后可用搖把手動抬桿；
具有便于維護與調試的“常開模式”；
配備車輛檢測器，具有“車過自動落閘”、“防砸車”功能；
可選配路閘及通道兩對紅綠燈；
具備豐富的底層控制及狀態返回指令，使電腦可對電動擋車器作最完備的控制；
可根據需要增加其它特殊功能。
?車輛檢測器
用于防砸線圈檢測。
?雷達檢測器
用于雷達防砸檢測。
車牌識別模塊：
?出入口補光抓拍單元
出入口補光抓拍單元是由防護罩、抓拍機及補光燈組成，包含LED高亮補光燈，采用高清晰逐行掃描CMOS，具有清晰度高、照度低、幀率高、色彩還原度好等特點。
?車輛檢測器
系統采用線圈觸發方式，由前端車輛檢測器來檢測進出通行車輛，可與防砸線圈車輛檢測器共用。
?出入口控制終端
出入口控制終端負責進行前端數據采集、處理、上傳后端平臺，可實現實時視頻、抓拍圖片顯示、進出抓拍圖片關聯、實時報警信息顯示、系統日志顯示、軟件開/關閘、高峰期鎖閘、設備連接狀態顯示、報警聯動等功能。
2）傳輸子系統
負責完成數據、圖片、視頻的傳輸與交換。其中前端主要由交換機、光纖收發器等組成；中心網絡主要由接入層交換機以及核心交換機組成。
3）中心子系統
平臺完成數據信息的接入、比對、記錄、分析與共享。由以下軟件模塊組成，包括：數據庫服務器、數據處理服務器、Web服務器。其中數據庫服務器安裝數據庫軟件保存系統各類數據信息；數據處理服務器安裝應用處理模塊負責數據的解析、存儲、轉發以及上下級通訊等；Web服務器安裝Web Server負責向B/S用戶提供訪問服務。
4 系統優勢
1）車輛快速通行
系統采用具有極高的車牌識別率的高清車牌識別技術，可確保固定車輛準確識別、快速通行，提高出入口控制系統工作效率和提高固定用戶體驗感。
2）高清圖像
系統采用高分辨率抓拍攝像機，解決傳統模擬車牌識別攝像機圖像清晰度不高、監控視場太小的問題。
3）查找車輛記錄更快捷
系統可通過車輛信息（車牌號碼、車輛類型等）快速查找進出車輛信息，可導出記錄完整的報表。
4）無牌車管理
對于異無牌車，系統提供異常車牌車輛掃微信二位碼入場的功能來進行管理。當車主掃微信二位碼入場時，系統自動將車主的微信號作為該車本次出入場的憑證。出場時車主亦可掃出口處微信二維碼自行繳費后出場。
5）解決跟車不開閘問題
系統支持排隊模式，可以解決車輛跟車時，道閘無法正常開砸的問題。
6）支持嵌套車庫
系統支持一個停車場有多個停車庫的場景，并可以對每個車庫進行單獨管理。
7）系統結構簡單穩定
系統前端主要設備全部采用標準化的IP接口，使用網線便能完成通訊，同時也容易與其它設備連接。后端平臺可對前端設備狀態、使用情況，提供統一的管理，有利于整個系統維護保養。
8）支持脫機運行
由于網絡故障等原因，導致崗?fù)た蛻舳颂幱诿摍C(jī)離線狀態時，系統仍然可以對離線前已入場的車輛正常放行。
9）支持緩存補錄
當網路出現故障時，出入口控制終端可以將此期間的過車記錄、照片、收費記錄等進行緩存，當網絡恢復后數據將重新上傳平臺，以保證數據完整。
