什么是配線架？

配線架，也稱為插孔面板或插孔場，是一種面板，前面有一組以太網或其他端口，背面有裸線，每個端口都映射到打孔裸線背面，并且在前面板上，每個端口都標有一個用于識別目的的數字。

通常，接線板用作電纜的集中連接點，允許工程師進行電纜跳線以快速連接設備，當您的設備需要頻繁切換時，配線架將使您的工作變得異常輕松。

在工程實踐中，配線架的種類很多，常見的有電話配線架、光纖配線架、以太網配線架等。

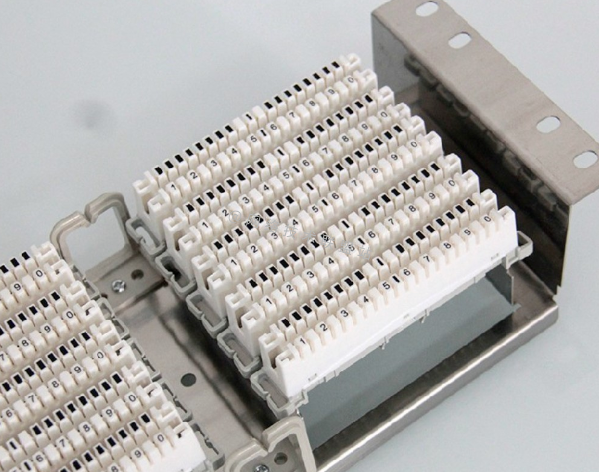

電話配線架

在今天，固定電話不再常見，除了一些特定的場合，然而，當固定電話成為主流時，電話配線架非常普遍。

在固定電話網絡中，干線電纜從服務提供商的核心機房部署到小區，然后將整個小區的固定電話從這個連接點分開。該連接點被部署為電話配線架。

每條電話線都用打孔器壓入相應編號的連接器中，從而連接到電話網絡。

顯然，電話配線架在固網電話分配中起著舉足輕重的作用，它允許電信公司預埋多余的電纜，以便在添加新用戶時可以輕松地將新用戶連接到電話網絡。

光纖面板

隨著光纖技術的發展，傳統的銅纜逐漸被光纖所取代。因此，電話配線架也逐漸消失。取而代之的是光纖面板。

通常，光纖面板主要用于光纖熔接、光纜固定和保護，當然，光纖板也可以部署在服務器機房或接入用戶處，但對于配線架的那部分，我們通常有一個更專業的名稱，即ODF（光配線架）。與光纖面板相比，ODF 通常在結構上更大，ODF 的一端連接到固定的光纜，并為前面板中的每個纖芯提供接口，就像電話配線架一樣，干線電纜從電纜改為光纖，接口也相應改變。

按接口分類，光纖面板可分為

SC光纖接線板

LC光纖接線板

FC光纖接線板

ST光纖接線板等。

此外，您可能已經注意到，光纖面板和光纖適配器有些相似，但是，它們是兩種不同類型的設備。光纖適配器往往兩端有不同的接口，主要用于不同光纖連接器的轉換。此外，一些光纖適配器還在連接器中包含一個光衰減消耗器，它可以在發射功率過高時降低設備的接收功率值，減少設備燒毀的機會。

以太網配線架

就像光纖面板可以按接口劃分一樣，以太網配線架也可以按接口類型劃分為CAT5E以太網配線架、CAT6以太網配線架、CAT6A以太網配線架等，另外，因?yàn)橹挥幸粋€以太網接口，所以也就是RJ45接口，以太網配線架前面板上的所有接口都是RJ45接口。您可以通過以太網配線架前面板上的RJ45連接器快速連接網線，或者環回兩個網口，檢測骨干網線中的網線是否正常。

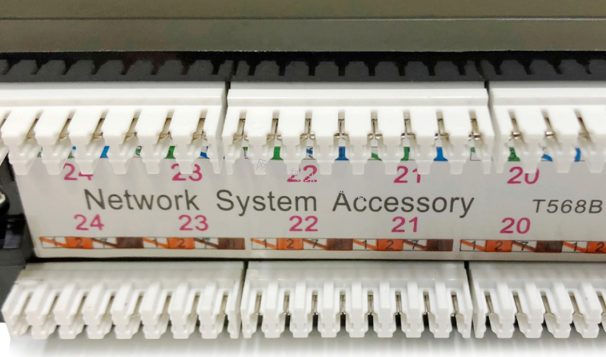

在以太網配線架的背面，通常與電話配線架相同的是壓接端子，可以通過預先壓接以太網電纜，然后在前面板上連接RJ45網線來快速實現網絡部署。

當然，也有以太網配線架，前面板和后面板都是 RJ45 接口，可以快速連接兩根網線。

配線架與交換機，我應該選擇哪一個？

雖然以太網配線架和交換機都提供了大量的 RJ45 接口，而且外觀看起來非常相似，但是，它們確實是完全不同的設備。以太網配線架只是提供快速連接以太網線的一種方式，您可以在建網初期預先埋好多余的線，從而為后期建立以太網連接提供快速接口，管理員只需將將網絡電纜插入以太網接線板前面板上的 RJ45 連接器。

相反，交換機僅用于擴展網絡連接，例如當只有一根網線，但需要同時接入多個終端時，此外，交換機還具有許多高級功能，例如通過劃分 VLAN 減少廣播域，通過配置其他訪問控制功能來控制對網絡的訪問等。

雖然交換機還可以擴展連接數量，但多個設備共享一根網線會減少每個設備的可用帶寬。在大帶寬的情況下，這顯然沒有意義。

以太網配線架的優缺點 優點

以太網配線架無需額外配置，只需在布線時預留額外的線纜即可，當網絡稍后出現故障時，您可以通過斷開/更換可能出現故障的設備來快速確定故障點。

當您需要在網絡上添加或更換設備時，您可以通過以太網配線架快速添加或更換它，當然，最好將以太網配線架到終端設備的線整理好，否則絞合線會讓你發瘋！

在大中型網絡中，以太網配線架的應用可以降低故障電纜的更換成本，例如，如果某條網線出現故障需要更換，則在不使用以太網配線架時，您可能需要更換整條網線。但是當使用以太網配線架時，您可能可以只更換以太網配線架到終端的電纜，這將大大降低使用網線的成本。

以太網配線架是一種無源設備，這意味著它只需要安裝，不需要額外的電源輸入，大大降低了它的使用成本。

以太網配線架前面板上有很多空白標簽，您可以標記每個接口要連接的位置，方便后期管理。

缺點

一旦部署了以太網配線架的主干，就很難添加新電纜。因此，當您要部署以太網配線架時，最好預留足夠的主干電纜。

由于交換機還可以擴展連接數量，因此在家庭網絡等非大帶寬場景中，以太網接線板沒有任何優勢。
