防盜報警系統的設備一般分為：前端探測器，報警控制器。報警控制器是一臺主機（如電腦的主機一樣），用來控制包括有線/無線信號的處理，系統本身故障的檢測，電源部分，信號輸入，信號輸出，內置撥號器等這幾個方面，一個防盜報警系統中報警控制器是必不可少的。前端探測器包括有：門磁開關、玻璃破碎探測器、紅外探測器和紅外/微波雙鑒器、緊急呼救按鈕。

一、有線報警的系統原理

安防主要分監控、報警、門禁控制三大塊。今天跟大家嘮嘮報警。我們常見的安防報警系統主要分為有線和無線兩種。無線的報警系統因為安裝方便，沒有線纜束縛，也不破壞家居的整體環境風格，因此深受家庭用戶喜歡。小戶型、公寓式智能家居安防產品主要以無線報警為主也就是這個主要原因。

但是在工程項目、大別墅、庭院、商業環境中，或者叫系統工程中無線的劣勢就出現了。因此有線防盜報警器因為穩定，價格實惠，所以受到大部分智能集成商的信賴， 但是對于一般不是專業的人員來說，似乎連接有線探測器和防盜報警主機有點困難。這讓我想起來第一次用報警主機（DS7400XI）的時候的情景，又是說明書，又是電阻、又是繼電器的挨個琢磨的場景。

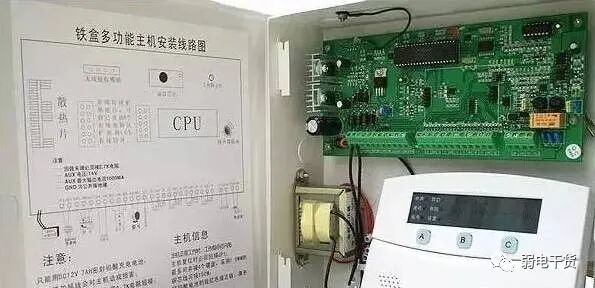

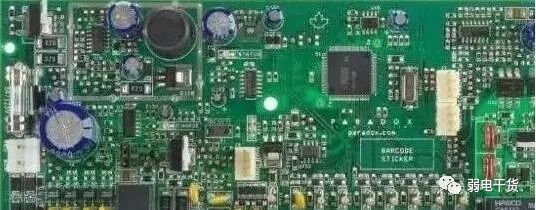

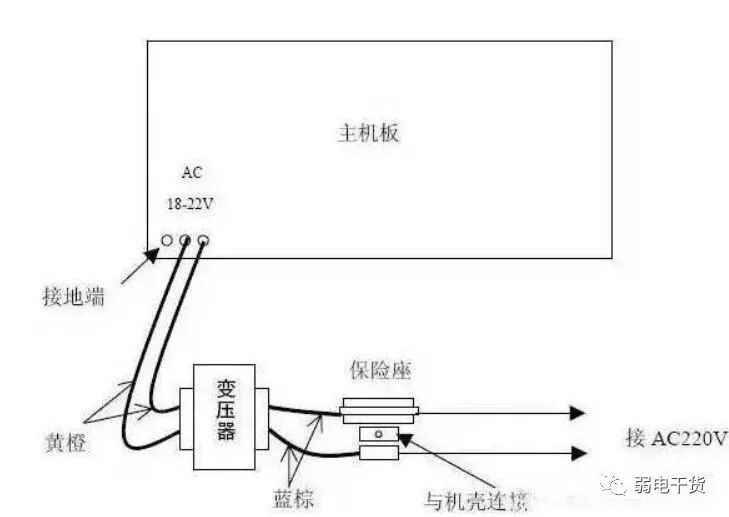

我們知道一個典型的防盜報警系統主要部件是由：報警主機板、前端探測器和警訊發送裝置（聯網報警通訊和現場聲光報警）三部分組成的。

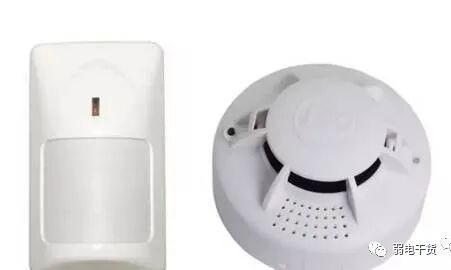

前端探測器又包括了被動紅外、紅外加微波雙鑒、紅外對射、紅外護欄、手動報警、火宅探測、玻璃破碎等等，根據不同的功能適用于不同的環境。

前端探測器是報警系統的傳感器，報警系統對外界警情的偵測就是通過前端探測器來完成的。就前端探測器和報警主機間的聯系、信號傳遞，說到底就是一個開關量信號的傳送和接收過程。所謂開關量信號，就是一個電氣回路的開路和短路過程。

以常規報警系統一般采用常閉工作模式為例，系統加電正常工作時，如果探測器失電或被警情觸發，探測器內的繼電器發出動作，將觸點由閉合狀態改變?yōu)閿嚅_狀態，當報警主機偵測到對應防區端口的這一變化時，就會根據當前的狀態設置采取相應的反應（包括忽略、報警、信號輸出等）。

其實報警主機及報警探測器的工作原理很簡單，但是為什么在實際中有好多人不能正確配置與使用呢，其實就是一些關鍵的基礎知識沒怎么明白而已。今天跟大家一起聊聊有線防區及有線探測器與報警系統之間的連接。

基礎知識不能少：什么是線末電阻。

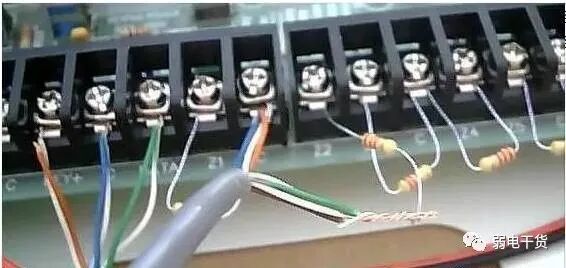

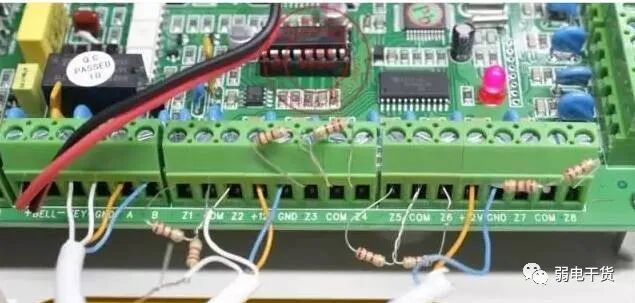

線尾電阻（或者線末電阻）英文EOL Resistor: 線尾阻（EOL，End of Line）回路，電路特點是回路終端接入電阻，回路對地短路會觸發電路接點動作，如在系統布防時，回路斷線或短路均會觸發報警。學名稱為線尾電阻，線末電阻的具體規格不同品牌型號的報警主機有各自的規范，各個廠家的阻值不一樣，常用的有1KΩ、2.2KΩ、4.7KΩ、5.6KΩ、6.8KΩ，安在各種探測器上，也就是線路的末端。

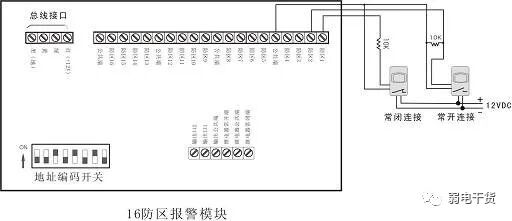

用常閉量串接在電路中，用常開量并聯在電路中，報警時，主機會檢測到電阻值的改變，換句話說，只要探測器輸出到主機的電阻不是標稱的電阻值時（比如4.7KΩ），就會報警。任務是防破壞用，你剪斷線或者短路也會報警。

說的很明白了，線末電阻有兩種方式：一種串聯、一種并聯。

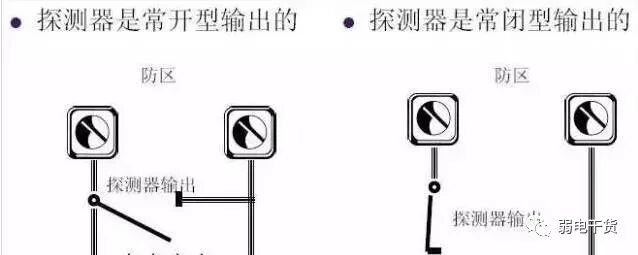

常閉回路（NC）： 短路正常，斷路報警。這種電路形成的缺點是：若有人對線路短路，該探頭就失去作用。報警主機就無法識別是人為的短路。

常開回路（NO）： 短路報警，斷路正常。這種電路形成的缺點是：若有人對線路斷路（剪斷信號線），該探頭失去作用。報警主機就無法識別是人為的段路。

線尾阻EOL：短路正常，斷路報警。這種電路形成的優點是：若有人破環線路（短路回斷路），報警主機都能報警。短路報警，斷路故障，阻值為（比如4.7KΩ）為正常。這種電路形式的優點是：對短路和斷路作出不同的反應，特別是適合煙感探頭和緊急按紐，如果是老鼠咬段或因幫東西而扯斷，報警主機認為該回路故障。

因此在實際應用中，不通過線末電阻的檢測而只是簡單的連接常閉、常開回路，有很大的報警安全隱患。

報警主機AUX，Z-， Z+ 的含義：

不同于無線探測器使用電池供電， 通常有線探測器使用直流電壓供電，報警主機的AUX為探測器電源輸出端向有線探測器提供電源。通常報警主機AUX輸出的電壓值為DC12V，DC14V。

Z-  表示的是有線防區的負極，一般Z-接地（GND）， Z+ 表示的是有線防區的正極，通常帶有一定的電壓。

二、報警探測器的常見連接

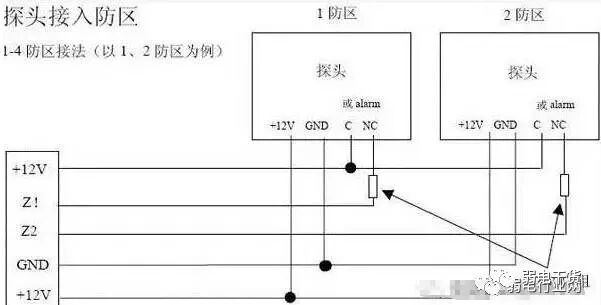

前端探測器的引線端口一般有六個：電源+（一般標記為+）、電源-（一般標記為-）、報警信號常閉輸出（一般標記為NC或ALARM）、報警信號公共端（一般標記為C或ALARM）和兩個拆信號輸出口（一般標記為T或TAMPER），我們可以通過不同的線路接線和電阻配接，來達到不同的防拆功能和報警效果。

1、無防拆接線

不啟用探測器的防拆功能，報警系統無法感知探測器是否遭到破壞，這種方式的接線在報警主機不設置單獨的防拆防區或防拆設置，探測器的信號線材只需四芯。其接線方式最為簡單、可靠，但安全性差。在這種接線方式下，報警主機只能感知探測器是否被警情觸發，而無法探測到其它諸如盒蓋被打開，線路被破壞（當線路被短路報警系統依然認為探測器工作正常，而當線路被剪斷或探測器失電則報警系統認為警情發生）。

2、單獨防拆防區接線

采用將探測器防拆端口信號專門接入報警主機專用的防拆防區，這種方式的接線可靠、簡單，通過報警主機對防拆防區單獨編程達到設備、線路防拆。因為需要額外的線路傳遞防拆信號，因此探測器的線材選擇必須選用六芯以上。在這種接線方式下，當出現探測器盒蓋被打開，線路被剪斷或探測器失電時，無論報警系統是否處于布防狀態，報警主機對應的防拆防區將被觸發發出設備被拆動報警，但這種方式對探測器防拆接口或線路被短路時不會有報警觸發，具有一定的局限性。

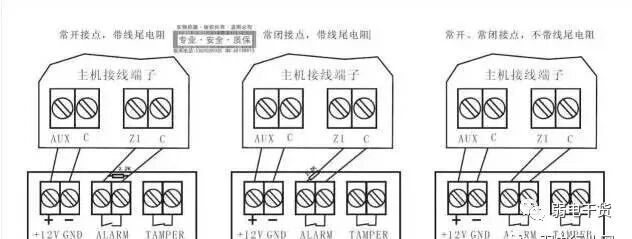

3、單線末電阻接線

這種接線方式具備了基礎的設備防拆識別，且無需在報警主機設置單獨的防拆防區，探測器的信號線材也只需四芯即可，只需要將探測器對應的防區設置為單線末防區。在這種接線方式下，報警主機通過對探測器信號線不同狀態輸出的不同電阻值來判斷所發生的警情是何種警情。

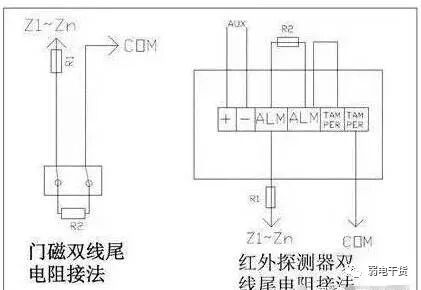

4、雙線末電阻

這種接線方式具備了最強的設備防拆識別，且無需在報警主機設置單獨的防拆防區，探測器的信號線材也只需四芯即可，只需要將探測器對應的防區設置為雙線末電阻防區。在這種接線方式下，報警主機通過對探測器信號線不同狀態輸出的不同電阻值來判斷所發生的警情是何種警情。

舉個例子：

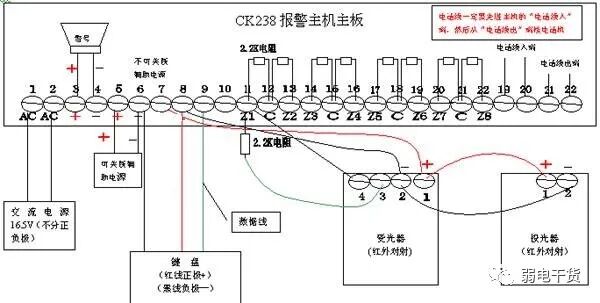

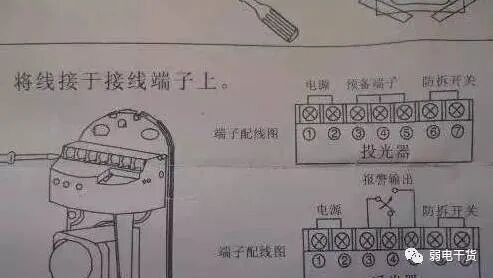

有線紅外對射探測器常見連接方法：
