一、背板帶寬

背板帶寬也稱交換容量，是交換機接口處理器或接口卡和數據總線間所能吞吐的最大數據量，就像是立交橋所擁有的車道的總和。由于所有端口間的通信都需要通過背板完成，所以背板所能提供的帶寬，就成為端口間并發通信時的瓶頸。

帶寬越大，提供給各端口的可用帶寬越大，數據交換速度越大；帶寬越小，給各端口提供的可用帶寬越小，數據 交換速度也就越慢。也就是說，背板帶寬決定著交換機的數據處理能力，背板帶寬越高，所能處理數據的能力就越強。若欲實現網絡的全雙工無阻塞傳輸，必須滿足最小背板帶寬的要求。

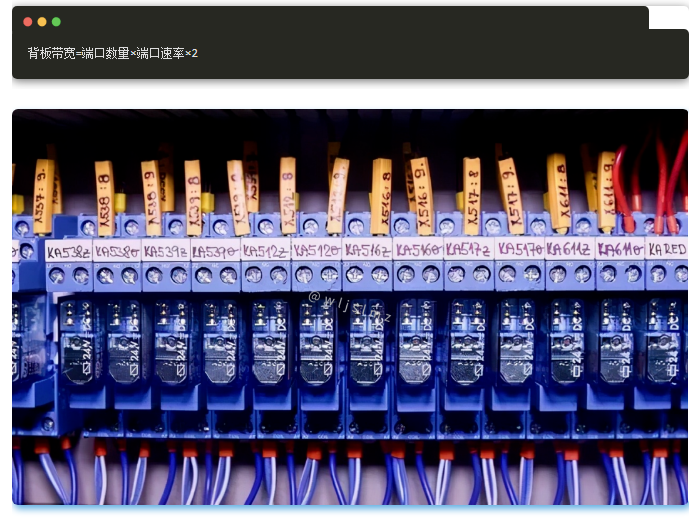

計算公式如下

提示：對于三層交換機而言，只有轉發速率和背板帶寬都達到最低要求，才是合格的交換機，二者缺一不可。

例如，

如何一款交換機有24個端口，

二、二層三層的包轉發率

網絡中的數據是由一個個數據包組成，對每個數據包的處理要消耗資源。轉發速率（也稱吞吐量）是指在不丟包的情況下，單位時間內通過的數據包數量。吞吐量就像是立交橋的車流量，是三層交換機最重要的一個參數，標志著交換機的具體性能。如果吞吐量太小，就會成為網絡瓶頸，給整個網絡的傳輸效率帶來負面影響。交換機應當能夠?qū)崿F(xiàn)線速交換，即交換速率達到傳輸線上的數據傳輸速度，從而最大限度地消除交換瓶頸。對于三層核心交換機而言，若欲實現網絡的無阻塞傳輸，這個速率能≤標稱二層包轉發速率和速率能≤標稱三層包轉發速率，那么交換機在做第二層和第三層交換的時候可以做到線速。

那么公式如下

算出的吞吐如果小于你交換機的吞吐量的話，那就可以做到線速。

這里面萬兆位端口與百兆端口如果有就算上去，沒有就可以不用算。

對于一臺擁有24個千兆位端口的交換機而言，其滿配置吞吐量應達到24×1.488 Mpps=35.71 Mpps，才能夠確保在所有端口均線速工作時，實現無阻塞的包交換。同樣，如果一臺交換機最多能夠提供176個千兆位端口，那么其吞吐量至少應當為 261.8 Mpps（176×1.488 Mpps=261.8 Mpps），才是真正的無阻塞結構設計。

那么，1.488Mpps是怎么得到的呢?

包轉發線速的衡量標準是以單位時間內發送64byte的數據包(最小包)的個數作為計算基準的。對于千兆以太網來說，計算方法如下：1，000，000，000bps/8bit/(64+8+12)byte=1,488,095pps 說明：當以太網幀為64byte時，需考慮 8byte的幀頭和12byte的幀間隙的固定開銷。故一個線速的千兆以太網端口在轉發64byte包時的包轉 發率為1.488Mpps?？焖僖蕴W(wǎng)的統速端口包轉發率正好為千兆以太網的十分之一，為148.8kpps。

• 對于萬兆以太網，一個線速端口的包轉發率為14.88Mpps。
• 對于千兆以太網，一個線速端口的包轉發率為1.488Mpps。
• 對于快速以太網，一個線速端口的包轉發率為0.1488Mpps。

這個數據我們能用就行。

所以說，如果能滿足上面三個條件（背板帶寬、包轉發率）那么我們就說這款核心交換機真正做到了線性無阻塞。

一般是兩者都滿足的交換機才是合格的交換機。

背板相對大，吞吐量相對小的交換機，除了保留了升級擴展的能力外就是軟件效率/專用芯片電路設計有問題;背板相對小。吞吐量相對大的交換機，整體性能比較高。不過背板帶寬是可以相信廠家的宣傳的，可吞吐量是無法相信廠家的宣傳的，因?yàn)楹笳呤莻€(gè)設計值，測試很困難的并且意義不是很大。

三、可擴展性

可擴展性應當包括兩個方面：

1、插槽數量：插槽用于安裝各種功能模塊和接口模塊。由于 每個接口模塊所提供的端口數量是一定的，因此插槽數量也就從根本上決定著交換機所能容納的端口數量。另外，所有功能模塊(如超級引擎模塊、IP語音模塊、 擴展服務模塊、網絡監控模塊、安全服務模塊等)都需要占用一個插槽，因此插槽數量也就從根本上決定著交換機的可擴展性。

2、模塊類型：毫無疑問，支持的模塊類型(如LAN接口模塊、WAN接口模塊、ATM接口模塊、 擴展功能模塊等)越多，交換機的可擴展性越強。僅以局域網接口模塊為例，就應當包括RJ-45模塊、GBIC模塊、SFP模塊、10Gbps模塊等，以適 應大中型網絡中復雜環境和網絡應用的需求。

四、四層交換

第四層交換用于實現對網絡服務的快速訪問。在四層交換中，決定傳輸?shù)囊罁?jù)不僅僅是MAC地址(第二層網橋)或源/目標地址(第三層路由)，而且包括 TCP /UDP(第四層)應用端口號，被設計用于高速Intranet應用。四層交換除了負載均衡功能外，還支持基于應用類型和用戶ID的傳輸流控制功能。此 外，四層交換機直接安放在服務器前端，它了解應用會話內容和用戶權限，因而使它成為防止非授權訪問服務器的理想平

五、模塊冗余

冗余能力是網絡安全運行的保證。任何廠商都不能保證其產品在運行的過程中不發生故障。而故障發生時能否迅速切換就取決于設備的冗余能力。對于核心交換機而 言，重要部件都應當擁有冗余能力，比如管理模塊冗余、電源冗余等，這樣才可以在最大程度上保證網絡穩定運行。

六、路由冗余

利用HSRP、VRRP協議保證核心設備的負荷分擔和熱備份，在核心交換機和雙匯聚交換機中的某臺交換機出現故障時，三層路由設備和虛擬網關能夠快速切換，實現雙線路的冗余備份，保證整網穩定性。
