雙回路供電是指二個變電所或一個變電所二個倉位出來的同等電壓的二條線路。當一條線路有故障停電時，另一條線路可以馬上切換投入使用。
雙電源供電和雙回路供電，人們一般都認為是一碼事，互相混叫。但是本人認為是有一些區別的。雙電源供電當然是引自兩個電源（性質不同），饋電線路當然是兩條；一用一備如果指的是電源，那它就是雙電源供電。
一用一備如果指的是饋電線路，就不能稱之為雙電源供電了。但是不是應該稱之為雙回路供電呢，我本人也覺得有些不妥，具體應該怎樣稱呼我也說不好。規范對雙回路的供電不是這樣解釋的，雙電源比雙回路可靠，但對建筑單體來說，兩者看起來好象沒有什么區別，但是事實上是有很大區別的。
一、雙電源供電
雙電源供電當然是引自兩個電源（性質不同），饋電線路當然是兩條；一用一備如果指的是電源，那它就是雙電源供電。
一般情況下，具備下列條件之一者，可批準雙電源供電：
（1）重要的黨、政、軍機關，國防、科研重點工程項目，由于電源中斷，將會造成嚴重后果的。
（2）重要的新聞、廣播中心、交通通訊樞紐，公共事業、醫療衛生單位，由于電源中斷，將會造成嚴重后果的。
（3）軍工單位、工廠企業由于電源中斷將會造成人身和設備事故，原料大量損失，產品大量報廢，停產停工，長期不能恢復。
（4）重要的公共場所。
（5）根據生產的特點，對供電的連續性有特殊要求的。
二、雙回路供電
雙回路供電是指二個變電所或一個變電所二個倉位出來的同等電壓的二條線路。當一條線路有故障停電時，另一條線路可以馬上切換投入使用。多用于學校企事業單位，方便快捷。
例如：武漢輕軌有兩個獨立電站輸電，采用“雙回路”供電系統，即使遇到停電，也能保證其正常運營。
一用一備如果指的是饋電線路，就不能稱之為雙電源供電了。雙電源比雙回路可靠，但對建筑單體來說，兩者看起來好象沒有什么區別，很多情況下都是兩路進線。
雙電源有一種情況是這樣的：兩路進線接自不同的區域變電站；而對應，雙回路有一種情況是這樣的：兩路進線接自同一區域變電站的不同母線。
所以，“雙回路”中的這個回路指的是區域變電站出來的回路。雙電源是電源來源不同，相互獨立，其中一個電源斷電以后第二個電源不會同時斷電，可以滿足一二級負荷的供電。而雙回路一般指末端，一條線路故障后另一備用回路投入運行，為設備供電。兩回路可能是同一電源也可能是不同電源。
三、雙電源供電與雙回路供電的區別
PG电子官方网站

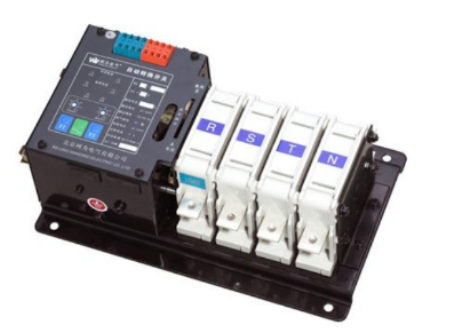

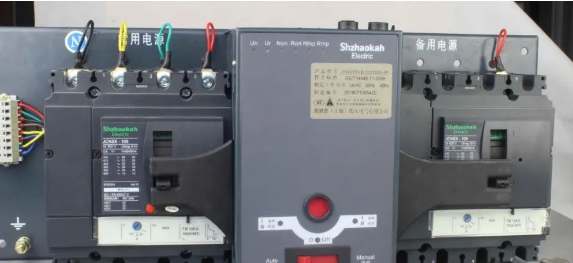

（1）雙電源：一種由微處理器控制，用于電網系統中網電與網電或網電與發電機電源啟動切換的裝置，可使電源連續源供電。二路電源來自不同的變電所（或一路電源一路發電機）。PG电子官方网站
（2）雙回路：一個負荷有兩個供電電源的回路。兩路電源來自同一變電所且不同段母線（有時因倒負荷，可能二段母線并
列）。
首先，根據GB50052-2009，雙電源現在的標準說法叫雙重電源：一個負荷的電源是由兩個電路提供的，這兩個電路就安全供電而言是互相獨立的。其次，雙電源的電源，應該是電業的變電所，而不是項目?jī)?nèi)部的變電所（項目整體作為負荷來考慮）。再次，電源的變壓器必須是引自不同的母線段。有些地區變電所是有2臺變壓器，但兩臺變壓器均由一段母線配出，采用的是單母線或者單母線分段的接線方式，是不能作為雙電源來處理的。因此，雙重電源應該是引自電業變電所的由其中不同母線段分別配出一路電源而組成的供電電源。而對于雙回路就沒有這個要求了。由一臺變壓器配出的2個回路或者環網、由同一母線段的2臺變壓器配出的2路電源都可以作為雙回路考慮。雙回路電源只能確保二級及以下負荷的供電需要。雙電源供電方式是由兩個獨立變電所引來兩路電源，或者由一個變電所兩臺變壓器的兩段母線上分別各引一路電源，這樣引來的兩路電源能夠保證各路電源的獨立性，當一路電源因故障停電時，另一路電源還能保證建筑物的可靠供電。雙回路供電的供電方式可以是雙電源供電，也可以是單電源雙回路供電。在單電源雙回路供電時，當供電電源或母線發生故障時整個建筑的供電電源將會中斷。
綜上所述：以及結合國內用電負荷的使用經驗。雙回路主要用于對用電要求比較高的二級負荷，如醫院、銀行等部門，常常在線路設計時做兩路回路供電，在一路電源出現故障的情況下，另外一路電源有效保證了用電的連續性和可靠性。
由此可見雙回路的用電電源僅為一個，雙電源則是兩個獨立的電源供電，在線路發生故障及有需求時，切換到另一路電源進行供電。雙電源主要應用于要求更高的一級負荷。PG电子娱乐，是一家專業信息技術服務公司，主要從事企事業單位IT外包、計算機軟硬件產品代理銷售；智能化建設：消防工程、安防監控、門禁考勤、網絡綜合布線、電話程控交換、入侵報警、視頻會議、公共廣播、智能停車等專業化的一站式服務商——【咨詢熱線：18818116008】。
