UPS如何標準施工？施工前需要準備什么？不少朋友關于ups系統的施工有諸多疑問，本期我們通過這個機房UPS系統施工方案，來詳細了解關于ups系統的施工方案。

一、工程概述

機房改造項目的新UPS系統安裝調試工作。為了高標準、高質量、高效率地做好機房系統的正常運行，在施工前一定要做好周密的計劃，并嚴格按照標準和規范組織施工，為了方便以后的維護和擴展，施工中要仔細做好記錄，施工后向用戶提供詳細和規范的文檔報告。在施工過程中要嚴把質量關，按照ISO9000的要求進行施工全過程的質量管理，爭創優良工程。

二、編制依據

經甲方審批的施工方案

引用標準和規范

《電子信息系統機房設計規范》（GB50174）

《電子信息系統機房施工和驗收規范》（GB50462）

《數據中心電信基礎設施標準》（TIA-942）

《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168）。

UPS系統用戶手冊

《不間斷電源設備》（GB7260）

三、施工組織方案

一、人員配置情況

項目經理

具有大中型供配電系統工程項目的管理與實施經驗，監督整個工程項目的實施，對工程項目的實施進度負責；負責組織本項目實施方案設計，以及現場組織、實施、協調和管理工作；負責工程整體指導工作，定期、不定期檢查工程項目進展情況，并根據工程項目的需要，及時調用后備資源支援工作；負責協調解決工程項目實施過程中出現的各種問題。負責與甲方及相關人員的協調工作。

總工程師

具有大中型供配電系統工程項目設計、實施經驗，技術知識、技能全面，負責組織本工程項目的，設計和現場工程技術。

工程技術人員

具有豐富工程施工經驗，作為主要人員參加過大中型供配電系統工程的實施，對項目實施過程中出現的進度等問題，及時上報項目經理。

質量員

熟悉供配電系統工程的工程特點、技術特點及產品特點，并熟悉相關技術執行標準及驗收標準，負責協調系統設備檢驗與工程驗收工作。

項目管理人員

具有工程項目管理方面的工作經驗及責任心，協助項目經理負責組織工程項目方案的實施、協調和管理工作。

材料設備管理員

熟悉工程所需的材料、設備規格，負責材料、設備的進出庫管理和庫存管理，保證庫存設備的完整。

資料員

具有行政管理，標案管理方面的工作經驗及責任心，負責日常行政事務工作，負責信息（含資料，工程檔案）收集、整理、歸檔、借閱等方面管理工作，以及和本工程項目有關的合同文件及相關協議的收集、整理、歸檔、借閱等管理工作。

安全員

要求具有很強的責任心，負責巡視日常工作安全防范。

四、施工工具及材料

根據某機房改造項目本次工程施工特點，本工程施工主要有新UPS系統安裝調試（主機、電池）等。

五、施工技術與施工方法

某機房改造項目本次項目主要施工工序：安裝新UPS系統、設備開機調試、供配電線路切換等。

一、施工準備工作：

1、到達施工現場后與業主有關人員進行協調，接受安全監督的安全教育，與專業監督對施工現場進行勘察，落實施工內容和施工步驟。

2、施工前辦理齊全相關的工作票（冷工工作票、電氣隔離工作票），施工負責人與電氣師共同確認將要進行斷電的電源控制開關并由電氣專業人員進行斷電掛牌隔離上鎖及完工后的解除隔離鎖定等工作。

4、負責人在施工前向所有施工人員講解此次施工內容及施工步驟，以及施工中的注意事項。

5、將施工所需材料工具、儀器設備等擺放到位，熟悉作業環境。

二、安裝前的設備檢驗

施工前應對所安裝的設備外觀、型號規格、數量、標志、標簽、產品合格證、產地證明、說明書、技術文件資料進行檢驗，檢驗設備是否選用廠家原裝產品。

1、實施安裝電池的技術人員應提前到機房現場勘查，和用戶方的管理人員進行相關工作的溝通：電池到貨、驗收情況、電池?cái)[放位置等相關情況。

2、對機房?jī)?nèi)UPS主機和電池組的位置進行勘察，對UPS不間斷電源主機、電池組、UPS主機配電系統等進行技術性的數據登記。了解UPS不間斷電源系統的相關技術數據情況，有助于安裝工作。

3、根據勘查的現場情況，安排好電池更換實施工程師和協助人員的工作，同時準備施工需要的工具如螺絲套、活動扳手、快速扳手、電工絕緣膠布、搬運小拖車、萬用表等相關的工具。

三、安裝步驟

1、將UPS放置在指定位置，鋪設UPS系統輸入、輸出連接線，由現場工程技術人員監督確認輸入、輸出線序是否正確，線纜連接是否牢固；

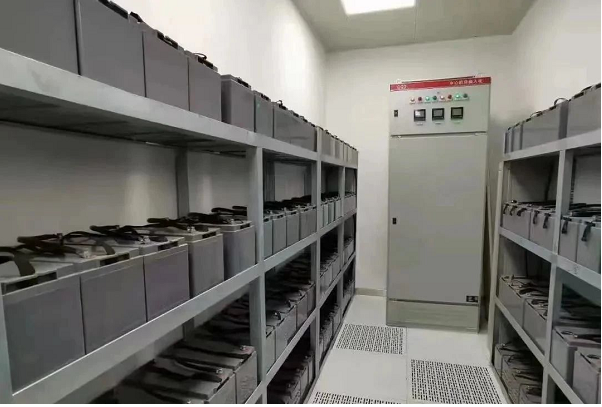

3、組裝電池柜，組裝新電池組，電池組按照UPS產品要求進行連接，連接完畢后由工程技術人員監督復查連接情況，連接完成后，測量整組電池電壓是否達到要求值；

4、連接MCCB和UPS主機的電池連線，接線完畢后由廠家工程師進行新UPS系統的開機、調試、校正、測試工作，測試正常后再進行市電斷電模擬和恢復檢測；

4、初次送電前的檢查，在系統各項電氣性能全部符合規范要求，安全措施齊全，各用電裝置處于斷開狀態的情況下。

四、新UPS系統安裝

施工要點

1、請將UPS放置于用戶設備附近的水平地面上。

2、UPS的后面板及側板應與墻壁或相鄰設備間保持200mm以上的距離，同時請勿用物品遮蓋前面板的進風口，以免阻礙UPS風機排氣孔的排氣，造成UPS內部溫度升高，影響UPS的壽命。

3、請保持UPS安裝環境的通風良好，避免安裝在過熱或濕度過高的環境中，遠離水、可燃性氣體或腐蝕劑，遠離發熱源，避免陽光直射，盡量保持進/出風口無灰塵。

4、請避免在有粉塵、揮發性氣體、鹽份過高，有腐蝕性物質的環境中使用。

5、即使在關機狀態UPS內也有可能有危險電壓，非專業人員不可打開機殼，否則會有觸電危險。

6、三相市電輸入火線上須安裝大于250A三極聯動斷路器，以便緊急情況時能迅速切斷電源，使用三極聯動斷路器時，零線與UPS的輸入零線端子直接連接，不可通過斷路器。

7、為防止UPS在使用過程中發生移動，使用前務必將可調地腳轉下，使設備位置固定。

8、UPS可用于阻容性（如計算機）阻性和微感性負載，不宜用于純感性和純?nèi)菪载?fù)載（如電動機、空調和復印機等），而且也不能接半波整流型負載。

9、UPS的輸出應通過開關配電柜分配到負載，以減小某個負載對其它負載的供電影響。

9、采用正確的配電方式，保證UPS及用房設備的安全。

五、施工安裝流程

一、新UPS系統安裝

※UPS主機進場報驗

※電池組進場報驗

※相關材料配件進場報驗

※UPS系統安裝施工

※UPS系統檢測、記錄和驗收

二、電纜鋪設

※線纜材料進場報驗

※線纜鋪設

※線纜檢測、記錄和驗收

三、完工階段

※系統調試

※竣工資料整理及交付

※系統自檢及整改

※竣工驗收、交付使用

3.施工質量保證程序及目標

六、施工要求

電氣檢修作業安全要求

1、操作電氣設備時，不得用濕手和臟手套接觸開關；

2、電氣作業至少兩人進行，一人操作，一人監護；

3、除不能斷電部位外，一律不準帶電作業；

4、必須帶電作業時，應經電氣主管人員批準，并采取有效可靠的安全措施，作業人員和監護人員應由帶電作業工作經驗的人員擔任；

5、停電、放電、驗電和檢修作業，必須由負責人指派有經驗的人員擔任監護，否則不準進行作業；

6、架設臨時線路要嚴格按有關規定辦理，220伏及380伏絕緣良好的橡皮臨時線懸立假設距地面室內2.5米，室外3.5米。

7、對有兩個以上供電電源的線路檢修時，必須采取可靠的措施，防止誤送電；

8、電氣設備和電氣線路檢修完畢送電前，必須有專人檢查線路上是否有人工作，是否有遺漏的檢修工具，所封掛的地線是否拆除，確認無誤后方可送電；

9、作業完成后要對現場進行清理，恢復移動或臨時搭設的線路及設施，做好環境保護工作；

10、施工過程中發生電氣火災時，要迅速切斷電源，使用專用滅火器滅火；

11、施工過程中發生觸電事故時，要認真組織現場搶救，并及時與醫務人員聯系，進行搶救。

七、應急預案

一、目的

當出現應急情況時，及時采取相應措施，避免、減少人員傷亡和財產損失。

二、適用范圍

適用于在施工過程中遇到下列任一應急情況：火災、觸電、高空墜落和打擊等。

三、職責

1、人員到達施工現場后，認真學習業主相關規章制度，熟悉應急措施及逃生路線，知道各自的應急部署職責；

2、開工前，我公司成立以現場第一負責人為首的應急小組，建立應急搶險隊伍并服從業主制定執行的應急措施，聽從業主的應急小組的指揮。

3、施工過程中發生電氣火災時，要迅速切斷電源，使用專用滅火器滅火。

4、施工過程中發生觸電事故時，要認真組織現場搶救，并及時與醫務人員聯系，進行搶救。

5、在施工中發生緊急情況時，各負責人要積極承擔起應急指揮責任，組織現場施工人員履行各自職責。

6、啟動應急方案時，所有人員要有組織的行動，不可慌亂、盲目行動，要在最短的時間內上報業主。

7、項目經理、領隊在施工現場出現應急事件時，為現場（代表公司或本部）的第一負責人。

8、在業主現場執行任務時，發生應急事件，一切聽從業主現場指揮和管理，全體作業人員聽從業主的調遣，執行業主的應急預案。

五、暫停施工

在下列情況應立即下令部分或全部暫停作業：

1)附近發生火災或出現可能發生火災的因素時；維修項目組認為有必要停止作業的情況時；當上述事件處理完畢，接到有關人員指令后方可恢復工作。

六、突發事件處理

1、UPS突然發生故障不能供電，例如：新UPS主機無法正常開機為負載設備供電情況？

本次UPS所選新UPS為英威騰系列模塊化UPS，該款UPS采用模塊化設計，功率模塊和控制模塊都有冗余設計，如果某個模塊在開機過程中發生故障，其他相同功能的模塊也可以正常啟動，并不會影響到UPS主機的加電測試和調試，而且機器本身自帶維修旁路，如果機器整個系統出現問題無法開機，可以使用外部維修旁路供電。

2、施工中電纜和輔料出現問題？

做好充分的施工前期準備，對于所用到的電纜、輔料等多準備一部分帶到現場，如果現場施工時發現問題立即使用備用材料進行調換，可以充分保障施工工作的正常進行。

八、工程驗收

當UPS系統全部安裝完畢，運行情況良好后，甲方和我方檢驗人員共同對整個工程進行最終驗收。
