電子圍欄在弱電施工中也是常做項目，那么本期我們也一起來了解關于電子圍欄系統安裝施工流程等方面的知識。

考察電子圍欄裝設地點的設置：要求電子圍欄與地下、空中等方位的電線、管道無沖突；圍欄附近的范圍內無雜物；圍欄裝置裝設地點附近是否存在強干擾源（如發射臺等高頻設備），若有，則在施工圖中標明信號線必須采用屏蔽雙絞線。

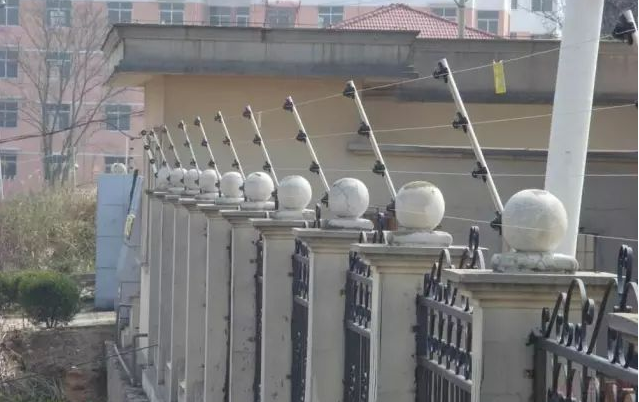

　根據現場的情況及甲方要求確定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）。

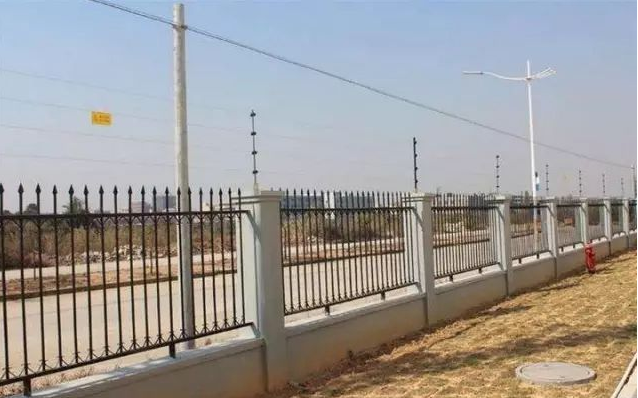

　　根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝；根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。

1、將承力桿絕緣子用自攻型螺絲固定在承力桿上，注意方向一致。

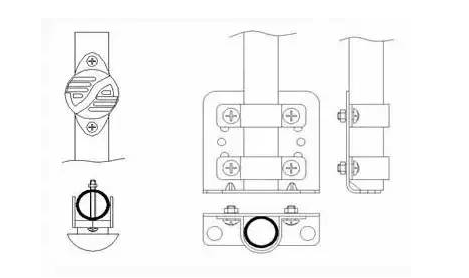

2、如圖：用螺絲將承立柱固定在萬向底座上萬向底座分為16個孔可根據孔位調整安裝角度。(注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求)。

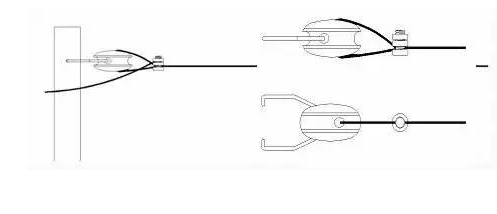

1、將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。在拐彎或落差時要巧妙運用終端桿絕緣子及終端桿。

2、 用螺栓將終端桿固定在兩個萬向底座之間。

3、有圍欄控制器的地方應在終端桿頂部加入一條或兩條(相互垂直)避雷器固定件。

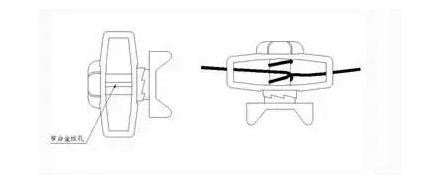

中間收緊器是一直掛在前端圍欄上的，安裝合金絲時，把合金絲從中間緊線器側面的圓孔穿入，再對準并穿過其中間的中縫，最后通過另一側面的圓孔穿出。

1、確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。

2、每隔5米放置一根中間承力桿，或其它有必要的位置加裝中間承力桿。

3、每個拐角處以及防區的兩端，不大于100米時或者其他拉力比較大而有必要的位置裝置終端桿,分區處應從兩個方向安裝絕緣子。

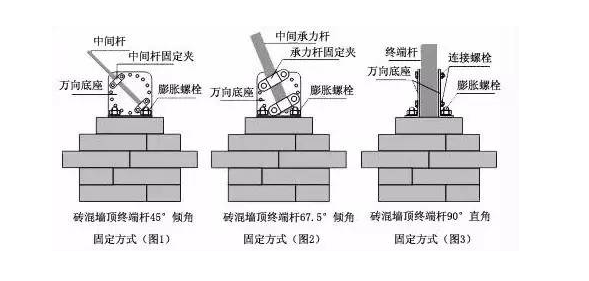

終端桿組裝安裝示意圖

避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在脈沖主機的上方，每一個防區安裝一對避雷器。

　1、原則：

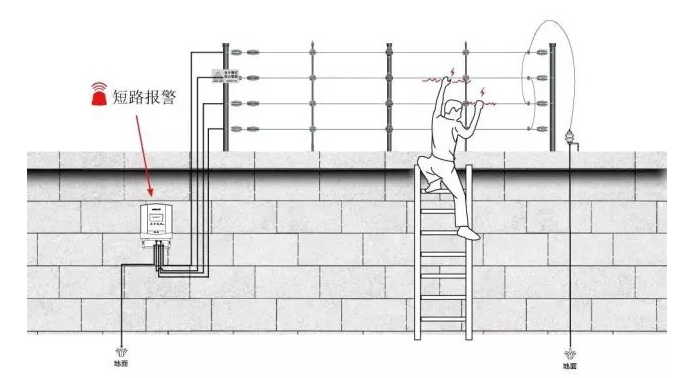

　　1)一個防區為一個串聯回路，自主機到電子圍欄必須串聯，不得并聯。導線跨接處，必須使用耐高壓導線連接，以免造成間隙不夠大或短路等現象。

　　2) 接地的原則，接地點一般選擇在電子圍欄的末端，但是，當防區加入避雷器時，避雷器的接地點應在電子圍欄的始端。

　　3) 強電及避雷器必須有良好接地，接地電阻<10Ω。

　　4) 強電與弱電接地必須分開并≥4m 。

2、安裝要點：

　　1) 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。

　　2) 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象?？梢运母瑫r展放，但注意不要交叉。

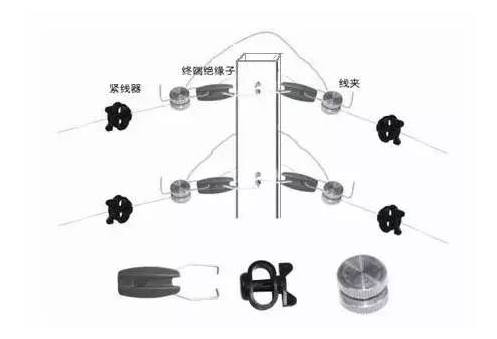

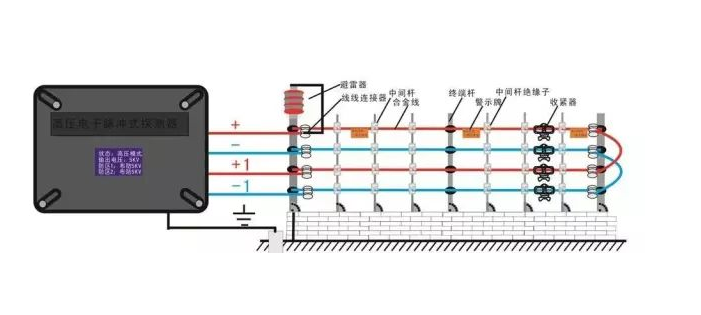

　　3) 緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。

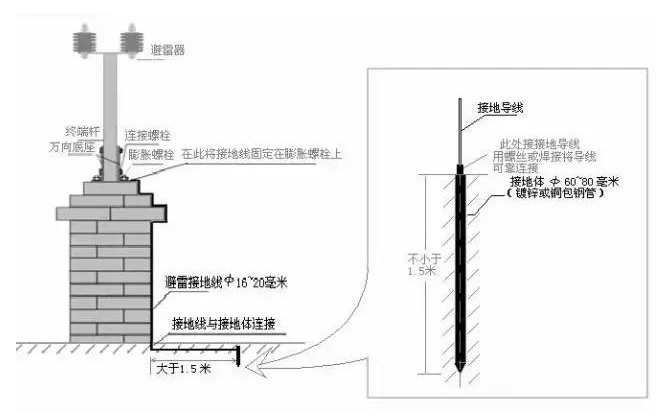

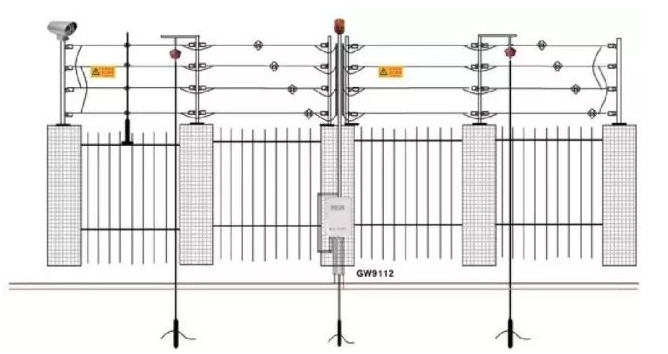

　每個主機下必須打入一個接地體，每隔100m設置一接地體，接地體標準：大于40×40×4×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、升壓器接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離。

若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVSP2×0.75mm?圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線徑）。

安裝“電子圍欄 禁止攀登”警告標識牌一塊，可以用合金線固定在圍欄線上。

1、將圍欄控制器安裝于圍欄下方、圍欄分區處（圖紙中標定的位置），使圍欄控制器與圍欄間隔為40cm左右，用膨脹螺栓固定于墻上。

2、將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。

3、將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）可靠連接。

4、RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。

5、將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）。

主機與鍵盤間用RVSP2*1.0線攬連接既可。
