綜合管路系統

主干橋架與分支管線的施工是最影響工程工期的關鍵工序。因此必須先期定貨先期施工，以保證在吊頂龍骨安裝前施工結束。

在樓層吊頂設備層內，除智能化系統的主干橋架與分支管線外，還有強電部分的供電橋架、空調系統的通風管道、給排水系統的上下水管道、消防工程的主干管道等等。因此在進行該項施工時，必須與其它施工單位密切配合、相互協調，盡量避免“管線打架”相互扯皮，而造成返工。根據小讓大的原則，智能化系統的主干線的主干橋架最好在上述管道基本完成后再進行(可分區進行)。

1施工工藝流程

測量定位→橋架安裝→分支管路安裝。

2橋架安裝

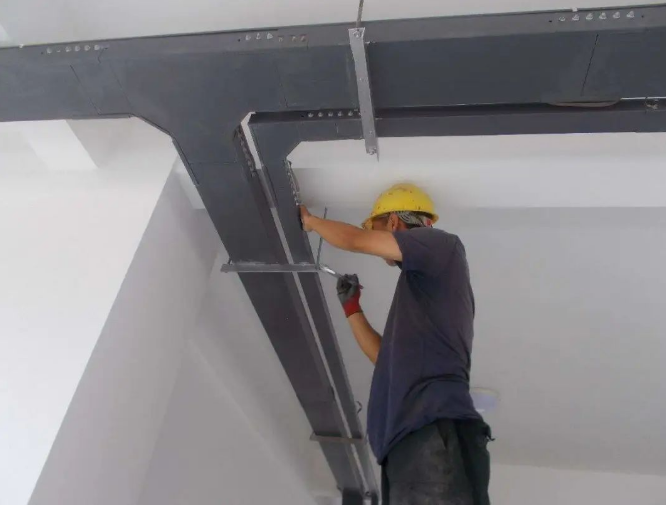

主干橋架的施工要嚴格按照設計要求和施工規范進行，在開始敷設前要進行放線定位，其走向應與建筑物軸線平行。主干橋架的安裝方式，吊頂內宜采用倒龍吊架和Ф10—12mm圓鋼，沿墻采用三角型支架。吊架或支架的間距一般為2000mm?？紤]到橋架在調整、布線及今后檢修維護過程中可能會上人蹬踏，必須有一定的承載能力，因此倒龍門吊架每隔6—8米應采用角鋼制作?？紤]到吊頂內還有燈具(嵌入式)的安裝，主干橋架與分支管線的最低安裝高度應高于吊頂200mm。

1、橋架施工內容應包括：

（1）確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路由。在室內,盡可能與強電地槽分開架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

（2）荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

（3）確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格, 托臂的長度,支柱的長度、間距,橋架的寬度和層數。

（4）確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選相應的蓋板。

（5）繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

2、橋架接地

1）橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。

2）當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.0033 歐姆，接地孔應清除絕緣涂層。在1KV 及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

3）沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。

4）對于振動場所，在接地部位的連接處應裝置彈簧圈。

5）弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。

3、橋架的安裝要求

1）電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

2）兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

3）在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更精確。

直線段：注明全長、橋架層數、標高、型號及規格。

拐彎點和分支點:注明所用轉彎接板的型號及規格。

升降段：注明標高變化,也可用局部大樣圖或剖面圖表示。

4）橋架支撐點, 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

5）電纜引下點位置及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管,注明引下方式即可。

6）電纜橋架宜高出地面2.2 米以上,橋架頂部距頂棚或其它障礙物不應小0.3 米,橋架寬度不宜小于0.1 米,橋架內橫斷面的填充率不應超過50%。

7）電纜橋架內纜線垂直敷設時,在纜線的上端和每間隔1.5 米處應固定在橋架的支架上,水平敷設時, 在纜線的首、尾、轉彎及每間隔3~5 米處進行固定。

8）在吊頂內設置時,槽蓋開啟面應保持80 毫米的垂直凈空,線槽截面利用率不應超過50%。

9）布放在線槽的纜線可以不綁扎,槽內纜線應順直,槽內纜線應順直,盡量不交叉,纜線不應溢出線槽,在纜線進出線槽部位, 轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5 米固定在纜線支架上。

10）在水平、垂直橋架和垂直線槽中敷設線時,應對纜線進行綁扎。4 對線電纜以24 根為束,25 對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5 米,扣間距應均勻,緊適度。

11）橋架水平敷設時,支撐間距一般為1.5-3m,垂直敷設時固定在建筑物構體上的間距宜小于2m。

12）金屬線槽敷設時,在下列情況下設直至架或吊架：線槽接頭處；間距3m；離開線槽兩端口0.5m 處。

   4、橋架的安裝注意事項

支架安裝應注意以下要點：

?在金屬結構上，采用焊接方法固定；

?在混凝土結構上，采用膨脹螺栓固定；

?支架必須固定牢固，整齊美觀，支架間距要保持均勻；

?支架不得安裝在具有較大震動、熱源、腐蝕性液滴的位置，也不得安裝在具有高溫、高壓、腐蝕性及易燃易爆等介質的設備、管道以及能移動的構筑物上。

為了保證智能化系統的可靠接地，橋架的節間除用連接板連接外，還應用等電位銅帶作連接。等電位銅帶每隔20—30米還應與大樓聯合接地系統引出的接地點可靠連接，以保證整個智能化系統的接地電阻不大于1Ω。在橋架的交插、轉彎、分層、分支部位，應保證各段橋架之間接地的連續性。工程實路證明，良好的接地系統是智能化系統中各類電子設備正常工作的可靠保證。

3分支管路施工

本工程中采用KBG鋼管及PVC管。分支管線的施工敷設在墻體內、地面內和吊頂內三種方式。在墻體內、地面內的敷設應與土建、裝修工程密切配合，須追蹤相關專業的施工進度，協調埋管線問題并相應做好管線敷設及出口保護問題。在吊頂內安裝的分支管線采用吊桿固定。吊桿采有8—10mm圓鋼，吊桿固定角鋼為30×30×3mm、長度60mm，用膨脹螺栓加以固定。

鍍鋅鋼管由橋架側面引出，端部采用端接頭，并用鎖母固定。采用鋼管的分支管線與橋架連接時，還應在連接處用不小于6mm黃綠雙色接地線與等電位銅帶連接。

KBG管要用專用螺絲刀將直接頭、螺接頭側頂螺絲必須擰斷，管路連接后，要做防水處理，在連接處用防水膠布纏繞。

鋼管管口銼光滑平整，接頭處牢固緊密，被連接管管口應對嚴，連接時，管箍選用與KBG鋼管相適配。

當不同用途的鋼管在同一吊桿上安裝時，按以下要求實施：

?電源線管(安裝在上層)，與中層間距250—300mm；

?控制線管(安裝在中層)，與下層間距250—300mm；

?信號線管(安裝在下層)，與中層間距250—300mm。

管路超過一定長度需加裝接線盒，其位置便于穿線，需加接線盒的情況：

?無彎曲，管路長度超過30m；

?有一個彎曲，管路長度超過20m；

?有二個彎曲，管路長度超過15m；

?有三個彎曲，管路長度超過8m。

分支管線的施工除符合上述要求外，其路由、焊接、除銹、彎曲半徑、與分支線盒的連接等還應符合設計要求和有關施工規范的要求。

對于室內管道：

（1）各房間內按需預埋鋼管，同時要適當預留一些備用走線管。走線管與水平橋架連接
