交換機的配置一直是弱電人的難點，尤其是在大型網絡中，前面我們曾提到關于華為、h3c、銳捷等品牌交換機基本配置，本期我們將通過一個大型網絡的實際案例，來詳細了解清楚交換機的vlan創建以及不同vlan間的通信。

這個實例基本包括了交換機在配置vlan過程中的大部分問題，了解清楚了，基本上能夠解決大部分項目配置，以華為交換機為例。

配置步驟如下：

1、配置接入交換機ACC1

# 創建VLAN。

<HUAWEI> system-view     //進入配置視圖
[HUAWEI] sysname ACC1   //修改設備的名稱為ACC1，便于識別
[ACC1] vlan batch 10         //批量創建VLAN 10

# 將接口加入相應VLAN。

[ACC1] interface gigabitethernet 1/0/1      //進入端交換機ACC1的1/0/1端口

[ACC1-GigabitEthernet1/0/1] port link-type access     //將與用戶相連接口的接口類型設置為access

[ACC1-GigabitEthernet1/0/1] port default vlan 10     //將用戶劃分到VLAN 10

[ACC1-GigabitEthernet1/0/1] quit

[ACC1] interface gigabitethernet 1/0/2          //進入端交換機ACC1的1/0/2端口

[ACC1-GigabitEthernet1/0/2] port link-type trunk    //將與匯聚交換機相連接口的接口類型設置為trunk

[ACC1-GigabitEthernet1/0/2] port trunk allow-pass vlan 10   //透傳VLAN 10到匯聚交換機AGG

[ACC1-GigabitEthernet1/0/2] quit

2、配置接入交換機ACC2

# 創建VLAN。

<HUAWEI> system-view

[HUAWEI] sysname ACC2    //修改設備的名稱為ACC2

[ACC2] vlan batch 20       //批量創建VLAN 20

# 將接口加入相應VLAN。

[ACC2] interface gigabitethernet 1/0/1       //進入端交換機ACC2的1/0/1端口

[ACC2-GigabitEthernet1/0/1] port link-type access    //將與服務器相連接口的接口類型設置為access

[ACC2-GigabitEthernet1/0/1] port default vlan 20  //將用戶劃分到VLAN 20

[ACC2-GigabitEthernet1/0/1] quit

[ACC2] interface gigabitethernet 1/0/2      //進入端交換機ACC2的1/0/2端口

[ACC2-GigabitEthernet1/0/2] port link-type trunk  //將與核心交換機相連接口的接口類型設置為trunk

[ACC2-GigabitEthernet1/0/2] port trunk allow-pass vlan 20  //透傳VLAN 20到核心交換機

[ACC2-GigabitEthernet1/0/2] quit

3、配置匯聚交換機AGG

# 創建VLAN。

<HUAWEI> system-view

[HUAWEI] sysname AGG  //修改設備的名稱為AGG

[AGG] vlan batch 10 30  //批量創建VLAN 10和VLAN 30

# 將接口加入相應VLAN。

[AGG] interface gigabitethernet 1/0/2

[AGG-GigabitEthernet1/0/2] port link-type trunk      //將接口類型設置為trunk

[AGG-GigabitEthernet1/0/2] port trunk allow-pass vlan 10   //透傳用戶的VLAN 10

[AGG-GigabitEthernet1/0/2] quit

[AGG] interface gigabitethernet 1/0/3

[AGG-GigabitEthernet1/0/3] port link-type trunk      //將接口類型設置為trunk

[AGG-GigabitEthernet1/0/3] port trunk allow-pass vlan 30   //透傳和核心交換機互連的VLAN 30

[AGG-GigabitEthernet1/0/3] quit

# 創建VLANIF10并配置對應的IP地址，作為用戶的網關。

[AGG] interface vlanif 10       //創建VLANIF10接口

[AGG-Vlanif10] ip address 10.1.1.1 24     //配置IP地址，此IP地址是用戶的網關地址

[AGG-Vlanif10] quit

# 創建VLANIF30和對應的IP地址。

[AGG] interface vlanif 30  //創建VLANIF30接口

[AGG-Vlanif30] ip address 10.10.30.1 24  //配置互連的IP地址，此IP地址不能和用戶、服務器的IP地址沖突

[AGG-Vlanif30] quit

# 配置靜態路由，使用戶PC可以訪問服務器。

[AGG] ip route-static 192.168.1.0 255.255.255.0 10.10.30.2

//目的IP是192.168.1.0/24網段的報文，轉發下一跳是核心交換機VLANIF30的IP地址10.10.30.2

4、配置核心交換機CORE

# 創建VLAN。

<HUAWEI> system-view

[HUAWEI] sysname CORE  //修改設備的名稱為CORE

[CORE] vlan batch 20 30  //批量創建VLAN 20和VLAN 30

# 將接口加入相應VLAN。

[CORE] interface gigabitethernet 1/0/2

[CORE-GigabitEthernet1/0/2] port link-type trunk  //將接口類型設置為trunk

[CORE-GigabitEthernet1/0/2] port trunk allow-pass vlan 20  //透傳服務器的VLAN 20

[CORE-GigabitEthernet1/0/2] quit

[CORE] interface gigabitethernet 1/0/3

[CORE-GigabitEthernet1/0/3] port link-type trunk  //將接口類型設置為trunk

[CORE-GigabitEthernet1/0/3] port trunk allow-pass vlan 30  //透傳和匯聚交換機互連的VLAN 30

[CORE-GigabitEthernet1/0/3] quit

# 創建VLANIF20并配置對應的IP地址，作為服務器的網關。

[CORE] interface vlanif 20  //創建VLANIF20接口

[CORE-Vlanif20] ip address 192.168.1.1 24  //配置IP地址，此IP地址是服務器的網關地址

[CORE-Vlanif20] quit

# 創建VLANIF30和對應的IP地址。

[CORE] interface vlanif 30  //創建VLANIF30接口

[CORE-Vlanif30] ip address 10.10.30.2 24  //配置互連的IP地址

[CORE-Vlanif30] quit

# 配置靜態路由，使服務器和訪問用戶PC。

[CORE] ip route-static 10.1.1.0 255.255.255.0 10.10.30.1

//目的IP是10.1.1.0/24網段的報文，轉發下一跳是匯聚交換機VLANIF30的IP地址10.10.30.1

5、檢查配置結果

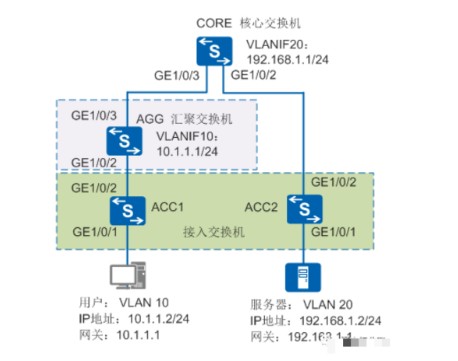

在VLAN 10中的用戶PC上配置IP地址為10.1.1.2/24，缺省網關為VLANIF10接口的IP地址10.1.1.1。

在VLAN 20中的服務器上配置IP地址為192.168.1.2/24，缺省網關為VLANIF20接口的IP地址192.168.1.1。

配置完成后，VLAN 10內的用戶PC與VLAN 20內的服務器能夠相互訪問。

整體的思路就是，將相連的交換機之間，創建了多個vlanif（三層接口），相當于橋梁，便于vlan10與vlan20之間的通信。這種思路在大型網絡通信中會頻率的用到。

這里面補充下：

什么是vlanif？它與vlan的區別？

vlanif就是創建三層接口時來用的，它是虛接口，可以配置IP地址；而vlan就是純屬二層vlan ID標識符，相當于對數據打標簽。

劃分VLAN后，同一VLAN內的用戶可以互相通信，但是屬于不同VLAN的用戶不能直接通信。為了實現VLAN間通信，可通過配置邏輯的三層接口（VLANIF接口）來實現。

當交換機需要與網絡層的設備通信時，可以在交換機上創建基于VLAN的VLANIF接口，用于通信，所以文中配置了多個vlanif，可以把vlanif想象成路由器的一個端口就更加容易理解了。
