前面我們說過，要逐步帶著大家理清網絡基礎知識，因為現在安防和網絡已經密不可分，所以必要的網絡原理還是需要掌握的，可能對你做安防工程或者相關工作沒有直接的實際作用，但是可以讓你變得有技術底蘊和底氣，況且知其然知其所以然，總是沒有壞處。

前面介紹了，以太網和以太網交換機的概念。

交換機通常是運行在網絡OSI七層模型的第二層數據鏈路層，如圖中，第三層網絡層通常是路由器運行在該層，那么三層交換機就是說明交換機具有了路由器的某些功能，但是三層交換機是不能替代路由器的（這個后面有機會我們會詳細說）。

今天我們來看看，交換機的工作轉發原理是什么樣的。

交換機既然是利用端口進行網絡數據傳輸，那么它是如何識別數據是誰給誰的呢？

其實交換機通電后會自動建立一個端口地址表，也叫MAC地址表它會記錄每個設備的MAC地址機和哪個端口連接的，它會有自動學習功能，一開始如果沒有地址，每次經過交換機的信息，它都會讀取并記錄下送信息過來的設備端口MAC地址，如果下次有其他設備送信息給該設備，就直接送達了。

最普遍的情況下，轉發原則是這樣的：交換機收到一個以太幀數據，它自己會比對交換機已經學習到的端口地址表，如果表里存在端口地址，直接在對應的端口轉發出去。如果表里不存在，則會向剩下的每個端口（除送信息過來的端口）廣播發送一條相同的信息。

這是我能用自己的話把我所理解的交換機轉發原理盡力展示給大家了，中間已經省掉一些沒必要糾纏的專業術語了。

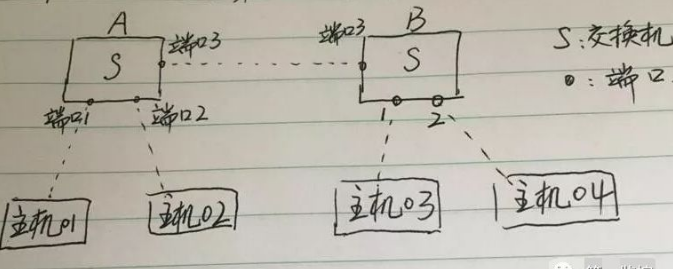

為了方便大家理解，手動圖：

交換機A和交換機B，現在如果從主機01發一個數據到主機03，設定的前提是，交換機A和B的地址表都是空白。

那么首先，從主機01發數據到交換機A，交換機A在收到數據以后，先識別出主機的MAC地址是01（假設是01因為每臺設備都是16進制的唯一地址），端口號是1。

交換機A查找自己MAC地址表，發現沒有（如果有就直接轉發），交換機A向其他的所有端口廣播。

交換機B收到數據信息后，識別并學習源地址和過來的端口號。

交換機B查看地址表，發現沒有，記錄并向除了端口3以外的兩個端口發送廣播包。

最后的情況是，主機02會收到數據一次，不是自己的，丟棄數據；主機03收到數據一次，正好是自己的，接收數據；主機04也收到一次，丟棄。

整個轉發過程就是這樣了。
