系統概述

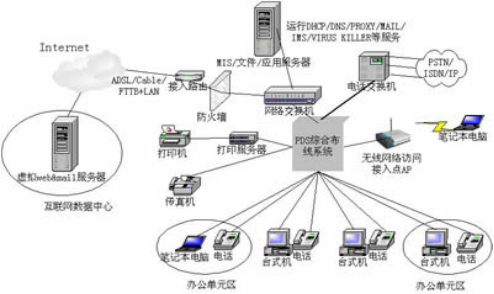

本綜合布線系統（Premises Distributed System，簡稱PDS）采用模塊化設計和分層星形拓樸結構。PDS是一種集成化通用傳輸系統，在樓宇和園區范圍內，利用雙絞線或光纜來傳輸信息，可以連接電話、計算機、會議電視和監視電視等設備的結構化信息傳輸系統。PDS使用標準的雙絞線和光纖，支持高速率的數據傳輸。PDS使用物理分層星型拓?fù)浣Y(jié)構，積木式、模塊化設計，遵循統一標準，使系統的集中管理成為可能，也使每個信息點的故障、改動或增刪不影響其它的信息點，使安裝、維護、升級和擴展都非常方便，并節省了費用。

工作區子系統

工作區子系統是指從信息插座到工作設備之間的布線子系統，即從標準的RJ45型信息插座延伸到各個具有非標準的或標準接口的工作設備之間的布線系統，由連線和信息插座所組成。信息插座選用符合EIA/TIA 568標準的信息插座。

水平子系統

水平子系統主要是由超五類/六類8芯非屏蔽雙絞線（UTP）組成，水平子系統將干線子系統線路延伸至用戶工作區，并端接在信息插座上，在施工完成后，水平子系統也相對固定。因此，這要求我們?cè)谠O(shè)計時需考慮以下幾個方面：

水平線纜的類型──使用高性能超五類/六類非屏蔽雙絞線（UTP），不僅支持語音還支持100/1000Mbps及以上高速數據傳輸?shù)榷嗝襟w應用。

水平線纜的長度──根據貴方提供的建筑物信息及現場探測，考慮建筑物特點及美觀等因素，由以下公式：[0.65×(最遠點＋最近點)×信息點數]÷305+適量冗余＝所需箱數

水平線纜的敷設──在布線系統中，在管溝或墻內埋管或敷設橋架或穿線管，容納水平線纜。

垂直干線子系統

垂直干線子系統部分提供了建筑物中主設備間與分設備間的干線電纜、光纜，及其路由。

管理子系統

管理子系統包括用于連接主干的配線架、UTP跳線、光纖跳線以及用于本地的布線設備。

應對樓層設備機柜、各單體建筑機柜 （IDF）和工作區的配線設備、線纜、信息插座等設施，按一定的模式進行標識和記錄，需滿足以下功能：

1）綜合布線的每條電纜、光纜、配線設備、端接點均應給定唯一的標志。標志中包括名稱、顏色、編號、字符串或其他組合；

2）配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并有詳細的書面記錄和圖紙資料；

3）電纜和光纜的兩端均標明相同的編號：

4）樓層設備機柜、各單體建筑機柜（IDF）的配線設備采用統一的色標區別各類用途的配線區。

綜合布線分節點根據建筑區域分布一般設在辦公樓。

設備間子系統

設備間子系統的計劃與裝置，必須確保信號衰減及串?dāng)_降到最低，在編排方面，務求井井有條，一目了然，令用戶可容易管理。機柜的前/后應留有足夠空間，以供開/關機柜門。因?yàn)樵O(shè)備間集中大量的線纜，同時為了日后管理及添加線纜上的方便，一般都考慮安裝防靜電地板，線纜從底部進入設備間，走在防靜電地板之下，再?gòu)臋C(jī)柜的底部直伸出防靜電地板，直接進入機柜。

3.1.6建筑群子系統

建筑群子系統由連接各建筑物之間的線纜、建筑物入口布線設備和相關跳線等組成。它將一個建筑物中的通信電纜延伸到建筑群中另外建筑物內的通信設備和裝置上。它包括地下電纜管道（或直埋）敷設的通訊電纜和光纜。

3.2需求分析

◆ 采用超五類非屏蔽系統，本次布線只考慮網絡布線，不包括電話，原有布線系統保留，作為語音通信及應急備用電路。

◆ 按照房間面積布置信息點，每個標準房間布2個信息點點，主辦公樓東西長****米，寬****米，層高****米，共****層，****大樓東西長****米，寬****米，層高****米，共****層，具體估算主辦公樓信息點約****個，交易中心樓信息點待定為****個，合計共有信息點約****個。

◆ 建筑為老式框架結構，樓道有吊頂，吊頂內有強弱電橋架，所有布線均走吊頂內弱電橋架，房間內采用走明槽明盒的布線方式，布線中采用隔壁房間打過墻洞的方式，最大限度的保護原有裝修的設施不被破壞。

◆ 機房設置在****房間，位置比較靠近弱電井，采用分層匯聚，每層線路匯聚到本層弱電井內，弱電井內設有專用網絡吊裝小機柜，機房出線只到樓層小網絡機柜。

◆ 為保證綜合布線系統的穩定性，垂直系統采用多模室內光纖進行鋪設。

3.3線材及配件選型

本系統采用****網絡布線產品，該公司是全國較大的電子、電氣連接件制造及供應商，在全國各地設銷售部門及售后服務部門，產品在通信、器件及布線產品領域處于領先地位，為整套綜合布線系統提供各類模塊和雙絞線產品和全面服務。

3.4網絡結構

本方案在信息機房?jī)?nèi)設置核心交換機，主樓各樓層設置樓層交換，樓層交換與核心交換間選用室內多模光纖連接，各樓層房間終端信息點匯聚至樓層網絡機柜內；****大樓、****大樓通過多模室外光纖由核心機房引出至相應機房。

3.5系統主要設備技術參數

超五類四對非屏蔽雙絞線

超五類雙絞線采用獨特的生產工藝技術，提高了超五類電纜的同芯度，銅導體的直徑公差在0.0002mm以內，絕緣外徑偏差在0.01mm以內，同芯度達到96%以上，提高了電纜的回波損耗性能。超五類雙絞線實心裸銅導體直徑為24AWG。

超五類信息插座

TCL超五類信息插座 超過 TIA/EIA-568A以及 ISO/IEC 11801 超五類模塊性能要求。TCL超五類信息插座符合諸如千兆以太網、100BASE-Tx、155 Mbps ATM, 100 Mbps TP-PMD, ISDN, 模擬 (寬帶, 基帶) 及數字圖象、模擬或數字語音VoIP)等所有目前和擬議中的網絡應用的性能要求。清華同方超五類信息插座可采用T568A 或T568B 任一接線方式進行端接。

超五類配線架

本方案推薦采用TCL超五類配線架，信息模塊和配線架框體獨立分開，既方便檢修，又可按照實際數量增減信息模塊，節約成本，保證了快速端接，運用通用標簽支持T568A和T568B端接線序，50um鍍金層，保證其多次插拔后的良好導通性，用于19"標準機柜，高度1Ｕ。

超五類跳線

為保證系統連路的超五類傳輸，數據跳線我們選用TCL超五類機制高速跳線。

性能穩定，插拔跳線更容易，同時支持5類和5e類解決方案，符合ISO/IEC11801及TIA/EIA－568B超五類標準，長度可供選擇：1m/2m/3m/5m。
